Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
DEREK | Каталог DEREK 2017 Инструмент режущий и оснастка (Всего 496 стр.) |
|||||
140 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B28 |
|||||

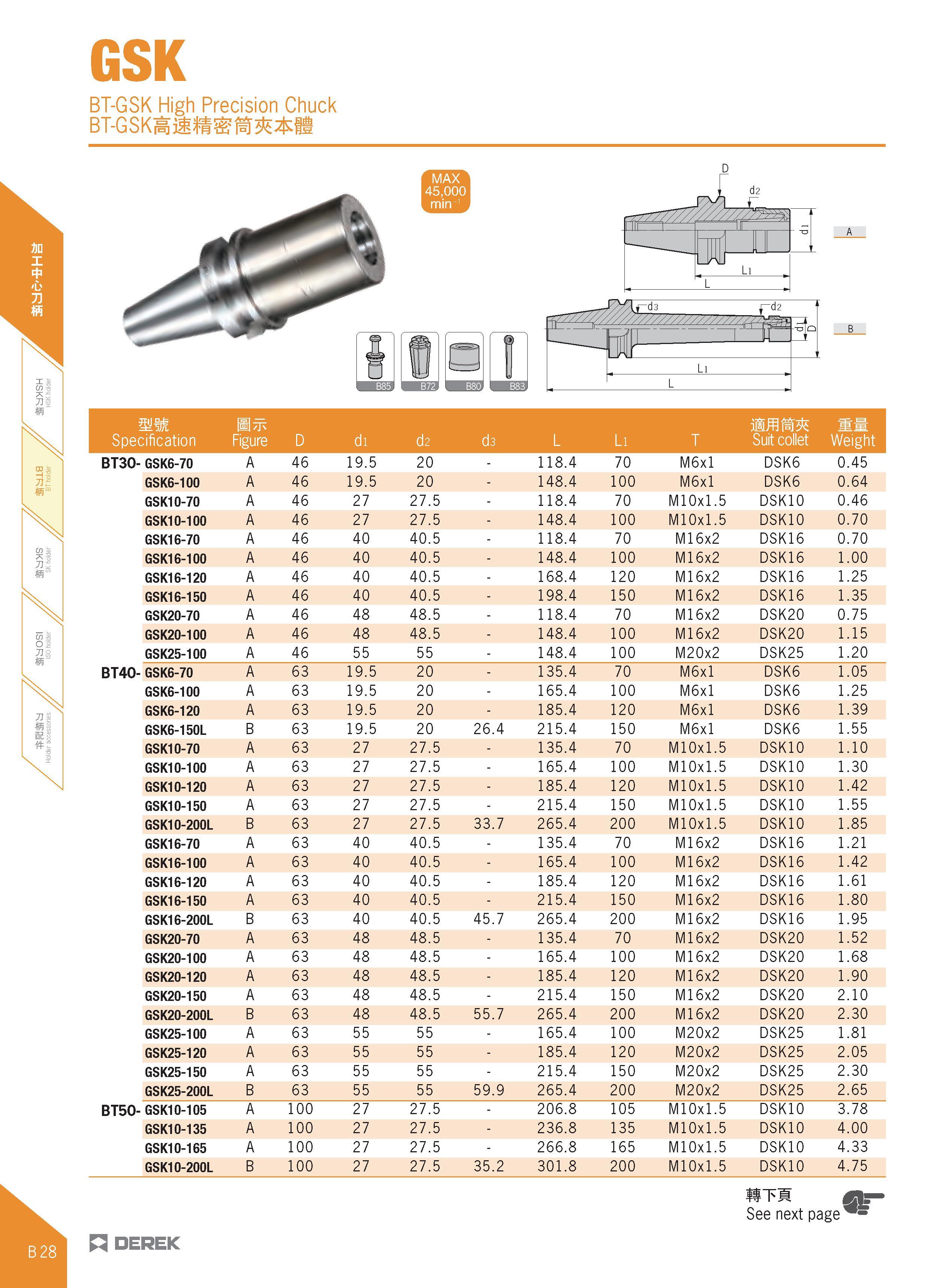

Каталог DEREK 2017 Инструмент и оснастка для станков Стр. B28 0140 Lab2u GSK BT-GSK High Precision Chuck BT-GSKEi£ ffi fi mill d2 JL- I w . TD Mi Li L mm Specification Bttc Figure D di d2 d3 L Li T Suit collet Weight BT30- GSK6-70 A 46 19.5 20 - 118.4 70 M6xl DSK6 0.45 GSK6-100 A 46 19.5 20 - 148.4 100 M6xl DSK6 0.64 GSK10-70 A 46 27 27.5 - 118.4 70 M10xl.5 DSK10 0.46 GSK10-100 A 46 27 27.5 - 148.4 100 M10xl.5 DSK10 0.70 GSK16-70 A 46 40 40.5 - 118.4 70 Ml 6x2 DSK16 0.70 GSK16-100 A 46 40 40.5 - 148.4 100 Ml 6x2 DSK16 1.00 GSK16-120 A 46 40 40.5 - 168.4 120 Ml 6x2 DSK16 1.25 GSK16-150 A 46 40 40.5 - 198.4 150 Ml 6x2 DSK16 1.35 GSK20-70 A 46 48 48.5 - 118.4 70 Ml 6x2 DSK20 0.75 GSK20-100 A 46 48 48.5 - 148.4 100 Ml 6x2 DSK20 1.15 GSK25-100 A 46 55 55 - 148.4 100 M20x2 DSK25 1.20 BT40- GSK6-70 A 63 19.5 20 - 135.4 70 M6xl DSK6 1.05 GSK6-100 A 63 19.5 20 - 165.4 100 M6xl DSK6 1.25 GSK6-120 A 63 19.5 20 - 185.4 120 M6xl DSK6 1.39 GSK6-150L B 63 19.5 20 26.4 215.4 150 M6xl DSK6 1.55 GSK10-70 A 63 27 27.5 - 135.4 70 M10xl.5 DSK10 1.10 GSK10-100 A 63 27 27.5 - 165.4 100 M10xl.5 DSK10 1.30 GSK10-120 A 63 27 27.5 - 185.4 120 M10xl.5 DSK10 1.42 GSK10-150 A 63 27 27.5 - 215.4 150 M10xl.5 DSK10 1.55 GSK10-200L B 63 27 27.5 33.7 265.4 200 M10xl.5 DSK10 1.85 GSK16-70 A 63 40 40.5 - 135.4 70 Ml 6x2 DSK16 1.21 GSK16-100 A 63 40 40.5 - 165.4 100 Ml 6x2 DSK16 1.42 GSK16-120 A 63 40 40.5 - 185.4 120 Ml 6x2 DSK16 1.61 GSK16-150 A 63 40 40.5 - 215.4 150 Ml 6x2 DSK16 1.80 GSK16-200L B 63 40 40.5 45.7 265.4 200 Ml 6x2 DSK16 1.95 GSK20-70 A 63 48 48.5 - 135.4 70 Ml 6x2 DSK20 1.52 GSK20-100 A 63 48 48.5 - 165.4 100 Ml 6x2 DSK20 1.68 GSK20-120 A 63 48 48.5 - 185.4 120 Ml 6x2 DSK20 1.90 GSK20-150 A 63 48 48.5 - 215.4 150 Ml 6x2 DSK20 2.10 GSK20-200L B 63 48 48.5 55.7 265.4 200 Ml 6x2 DSK20 2.30 GSK25-100 A 63 55 55 - 165.4 100 M20x2 DSK25 1.81 GSK25-120 A 63 55 55 - 185.4 120 M20x2 DSK25 2.05 GSK25-150 A 63 55 55 - 215.4 150 M20x2 DSK25 2.30 GSK25-200L B 63 55 55 59.9 265.4 200 M20x2 DSK25 2.65 BT50- GSK10-105 A 100 27 27.5 - 206.8 105 M10xl.5 DSK10 3.78 GSK10-135 A 100 27 27.5 - 236.8 135 M10xl.5 DSK10 4.00 GSK10-165 A 100 27 27.5 - 266.8 165 M10xl.5 DSK10 4.33 GSK10-200L B 100 27 27.5 35.2 301.8 200 M10xl.5 DSK10 4.75 IITM See next page n DEREK |
|||||
