142 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B30

Каталог DEREK 2017 Инструмент и оснастка для станков Стр. B30 0142 Lab2u

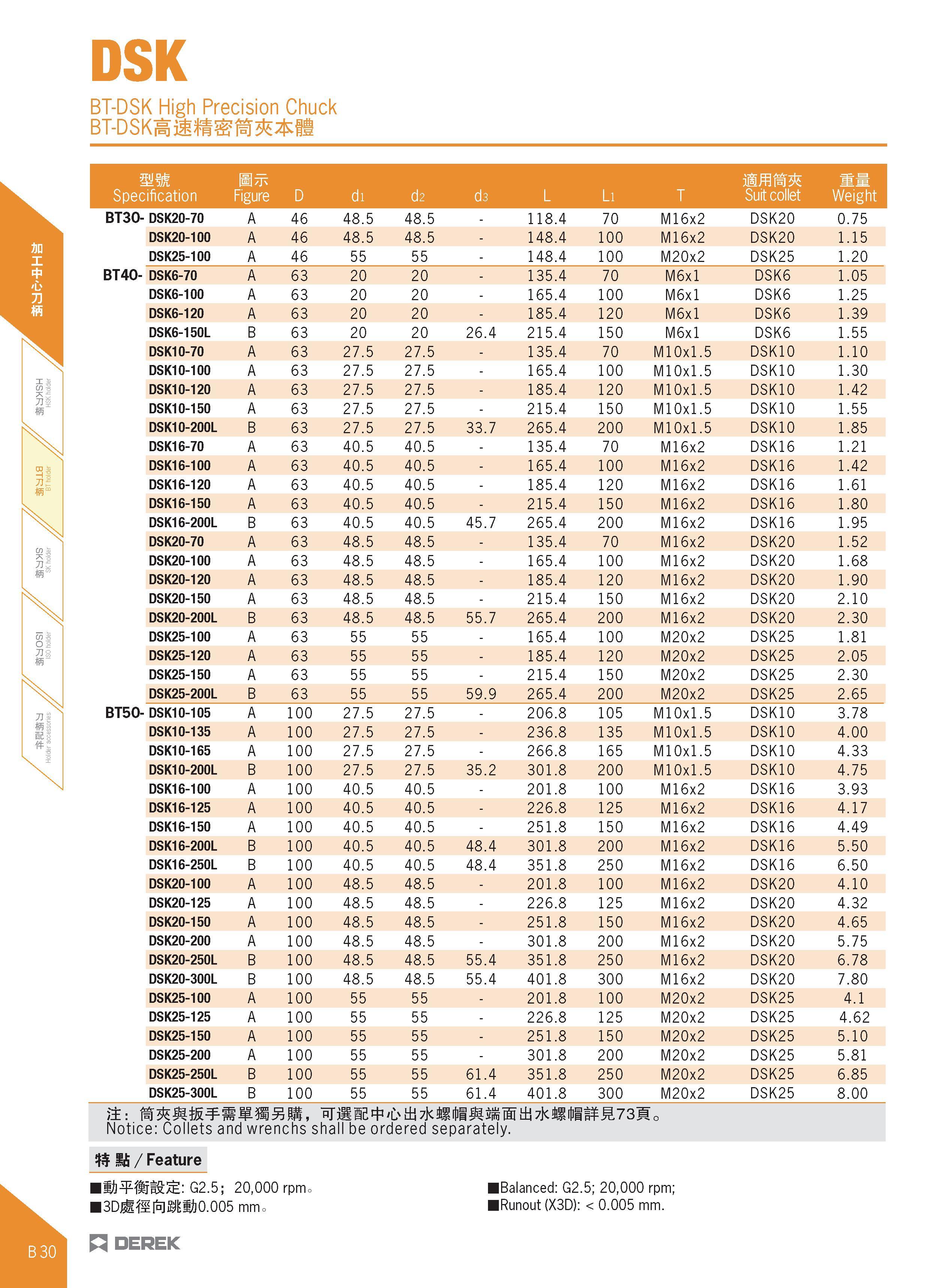

DSK BT-DSK High Precision Chuck BT-DSK iilS M il mm Specification Figure D di d2 d3 L Li T jam Suit collet Weight BT30- DSK20-70 A 46 48.5 48.5 - 118.4 70 M16x2 DSK20 0.75 DSK20-100 A 46 48.5 48.5 - 148.4 100 M16x2 DSK20 1.15 DSK25-100 A 46 55 55 - 148.4 100 M20x2 DSK25 1.20 BT40- DSK6-70 A 63 20 20 - 135.4 70 M6xl DSK6 1.05 DSK6-100 A 63 20 20 - 165.4 100 M6xl DSK6 1.25 DSK6-120 A 63 20 20 - 185.4 120 M6xl DSK6 1.39 DSK6-150L B 63 20 20 26.4 215.4 150 M6xl DSK6 1.55 DSK10-70 A 63 27.5 27.5 - 135.4 70 M10xl.5 DSK10 1.10 DSK10-100 A 63 27.5 27.5 - 165.4 100 M10xl.5 DSK10 1.30 DSK10-120 A 63 27.5 27.5 - 185.4 120 M10xl.5 DSK10 1.42 DSK10-150 A 63 27.5 27.5 - 215.4 150 M10xl.5 DSK10 1.55 DSK10-200L B 63 27.5 27.5 33.7 265.4 200 M10xl.5 DSK10 1.85 DSK16-70 A 63 40.5 40.5 - 135.4 70 M16x2 DSK16 1.21 DSK16-100 A 63 40.5 40.5 - 165.4 100 M16x2 DSK16 1.42 DSK16-120 A 63 40.5 40.5 - 185.4 120 M16x2 DSK16 1.61 DSK16-150 A 63 40.5 40.5 - 215.4 150 M16x2 DSK16 1.80 DSK16-200L B 63 40.5 40.5 45.7 265.4 200 M16x2 DSK16 1.95 DSK20-70 A 63 48.5 48.5 - 135.4 70 M16x2 DSK20 1.52 DSK20-100 A 63 48.5 48.5 - 165.4 100 M16x2 DSK20 1.68 DSK20-120 A 63 48.5 48.5 - 185.4 120 M16x2 DSK20 1.90 DSK20-150 A 63 48.5 48.5 - 215.4 150 M16x2 DSK20 2.10 DSK20-200L B 63 48.5 48.5 55.7 265.4 200 M16x2 DSK20 2.30 DSK25-100 A 63 55 55 - 165.4 100 M20x2 DSK25 1.81 DSK25-120 A 63 55 55 - 185.4 120 M20x2 DSK25 2.05 DSK25-150 A 63 55 55 - 215.4 150 M20x2 DSK25 2.30 DSK25-200L B 63 55 55 59.9 265.4 200 M20x2 DSK25 2.65 BT50- DSK10-105 A 100 27.5 27.5 - 206.8 105 M10xl.5 DSK10 3.78 DSK10-135 A 100 27.5 27.5 - 236.8 135 M10xl.5 DSK10 4.00 DSK10-165 A 100 27.5 27.5 - 266.8 165 M10xl.5 DSK10 4.33 DSK10-200L B 100 27.5 27.5 35.2 301.8 200 M10xl.5 DSK10 4.75 DSK16-100 A 100 40.5 40.5 - 201.8 100 M16x2 DSK16 3.93 DSK16-125 A 100 40.5 40.5 - 226.8 125 M16x2 DSK16 4.17 DSK16-150 A 100 40.5 40.5 - 251.8 150 M16x2 DSK16 4.49 DSK16-200L B 100 40.5 40.5 48.4 301.8 200 M16x2 DSK16 5.50 DSK16-250L B 100 40.5 40.5 48.4 351.8 250 M16x2 DSK16 6.50 DSK20-100 A 100 48.5 48.5 - 201.8 100 M16x2 DSK20 4.10 DSK20-125 A 100 48.5 48.5 - 226.8 125 M16x2 DSK20 4.32 DSK20-150 A 100 48.5 48.5 - 251.8 150 M16x2 DSK20 4.65 DSK20-200 A 100 48.5 48.5 - 301.8 200 M16x2 DSK20 5.75 DSK20-250L B 100 48.5 48.5 55.4 351.8 250 M16x2 DSK20 6.78 DSK20-300L B 100 48.5 48.5 55.4 401.8 300 M16x2 DSK20 7.80 DSK25-100 A 100 55 55 - 201.8 100 M20x2 DSK25 4.1 DSK25-125 A 100 55 55 - 226.8 125 M20x2 DSK25 4.62 DSK25-150 A 100 55 55 - 251.8 150 M20x2 DSK25 5.10 DSK25-200 A 100 55 55 - 301.8 200 M20x2 DSK25 5.81 DSK25-250L B 100 55 55 61.4 351.8 250 M20x2 DSK25 6.85 DSK25-300L B 100 55 55 61.4 401.8 300 M20x2 DSK25 8.00 j±: Wills'll' Notice: Collets and wrenchs shall be ordered separately. O S li / Feature G2.5; 20,000 rpmo BBalanced: G2.5; 20,000 rpm; 3Dj MS)0.005 mm. Runout (X3D): < 0.005 mm. ZZ DEREK
