136 Каталог DEREK 2017 Режущий инструмент и оснастка инструментальная для станков Стр.B24

Каталог DEREK 2017 Инструмент и оснастка для станков Стр. B24 0136 Lab2u

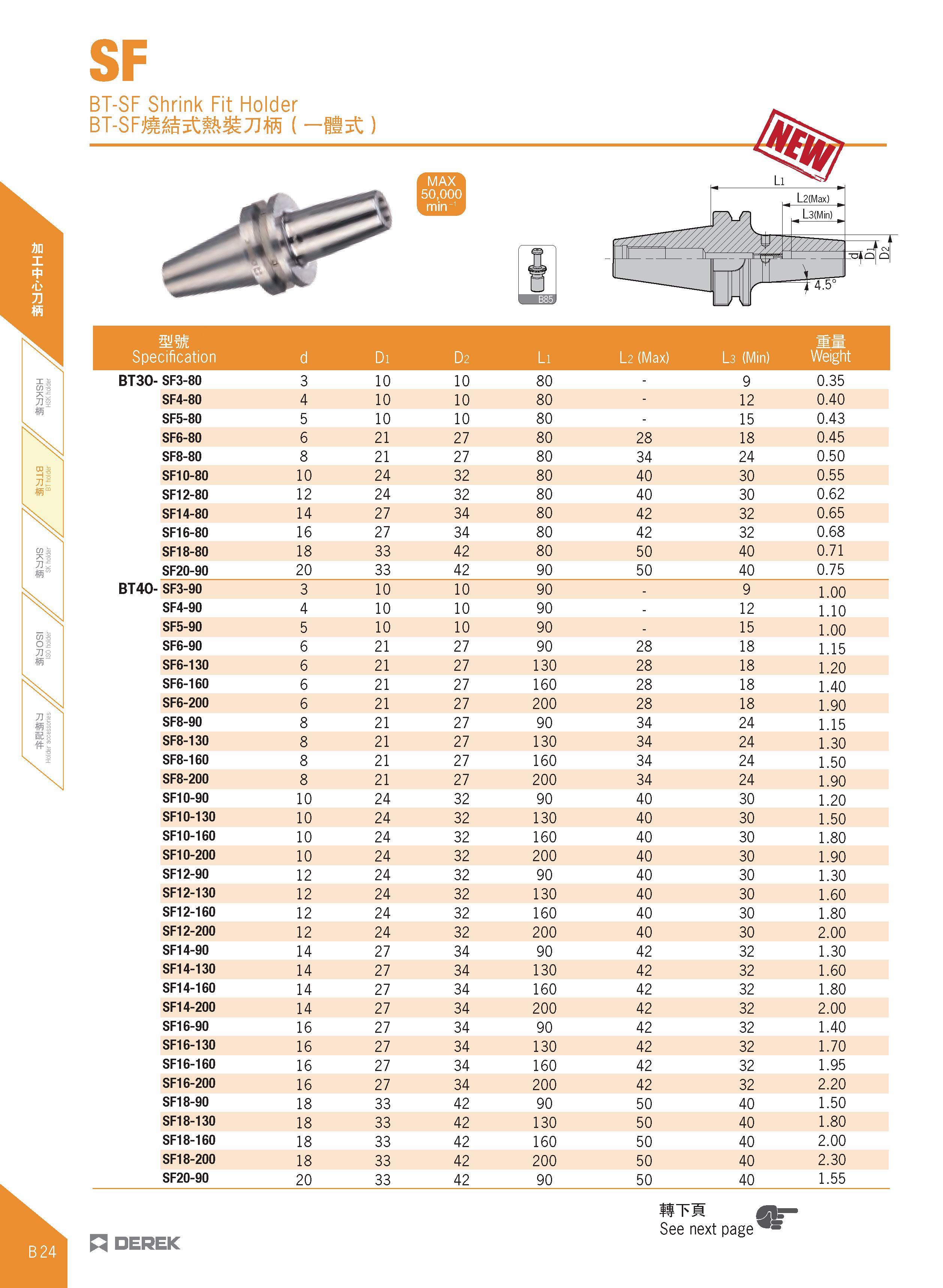

SF BT-SF Shrink Fit Holder BT-SFil stMtTIffi ( -fist) illXlIUll Specification d Di D2 Li l 2 (Max) l 3 (Min) Ww Weight BT30- SF3-80 3 10 10 80 - 9 0.35 SF4-80 4 10 10 80 - 12 0.40 SF5-80 5 10 10 80 - 15 0.43 SF6-80 6 21 27 80 28 18 0.45 SF8-80 8 21 27 80 34 24 0.50 SF10-80 10 24 32 80 40 30 0.55 SF12-80 12 24 32 80 40 30 0.62 SF14-80 14 27 34 80 42 32 0.65 SF16-80 16 27 34 80 42 32 0.68 SF18-80 18 33 42 80 50 40 0.71 SF20-90 20 33 42 90 50 40 0.75 BT40- SF3-90 3 10 10 90 - 9 1.00 SF4-90 4 10 10 90 - 12 1.10 SF5-90 5 10 10 90 - 15 1.00 SF6-90 6 21 27 90 28 18 1.15 SF6-130 6 21 27 130 28 18 1.20 SF6-160 6 21 27 160 28 18 1.40 SF6-200 6 21 27 200 28 18 1.90 SF8-90 8 21 27 90 34 24 1.15 SF8-130 8 21 27 130 34 24 1.30 SF8-160 8 21 27 160 34 24 1.50 SF8-200 8 21 27 200 34 24 1.90 SF10-90 10 24 32 90 40 30 1.20 SF10-130 10 24 32 130 40 30 1.50 SF10-160 10 24 32 160 40 30 1.80 SF10-200 10 24 32 200 40 30 1.90 SF12-90 12 24 32 90 40 30 1.30 SF12-130 12 24 32 130 40 30 1.60 SF12-160 12 24 32 160 40 30 1.80 SF12-200 12 24 32 200 40 30 2.00 SF14-90 14 27 34 90 42 32 1.30 SF14-130 14 27 34 130 42 32 1.60 SF14-160 14 27 34 160 42 32 1.80 SF14-200 14 27 34 200 42 32 2.00 SF16-90 16 27 34 90 42 32 1.40 SF16-130 16 27 34 130 42 32 1.70 SF16-160 16 27 34 160 42 32 1.95 SF16-200 16 27 34 200 42 32 2.20 SF18-90 18 33 42 90 50 40 1.50 SF18-130 18 33 42 130 50 40 1.80 SF18-160 18 33 42 160 50 40 2.00 SF18-200 18 33 42 200 50 40 2.30 SF20-90 20 33 42 90 50 40 1.55 n DEREK IITM See next page r
