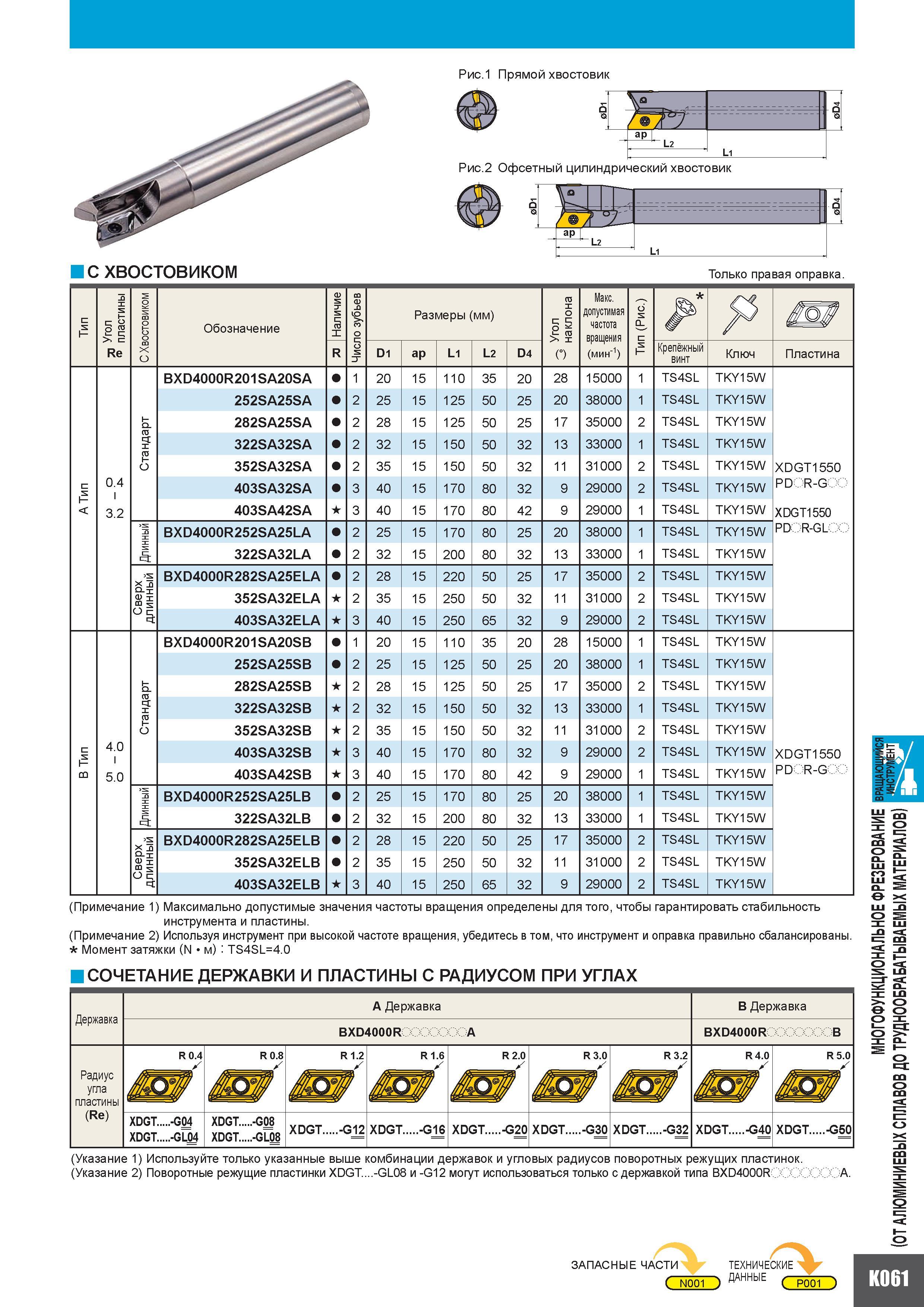

991 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K061

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K061 0991 Lab2u

Обозначение Наличие Число зубьев Размеры (мм) Угол наклона Макс. допустимая частота вращения (мин-1) .с и и Т R D1 ap L1 L2 D4 Крепёжный винт Ключ Пластина BXD4000R 201SA20SA 1 20 15 110 35 20 28 15000 1 TS4SL TKY15W 252SA25SA 2 25 15 125 50 25 20 38000 1 TS4SL TKY15W Стандарт 282SA25SA 2 28 15 125 50 25 17 35000 2 TS4SL TKY15W 322SA32SA 2 32 15 150 50 32 13 33000 1 TS4SL TKY15W 352SA32SA 2 35 15 150 50 32 11 31000 2 TS4SL TKY15W XDGT1550 A Тип 0.4 1 403SA32SA 3 40 15 170 80 32 9 29000 2 TS4SL TKY15W PDOR-GOO 3.2 403SA42SA 3 40 15 170 80 42 9 29000 1 TS4SL TKY15W XDGT1550 s о BXD4000R 252SA25LA 2 25 15 170 80 25 20 38000 1 TS4SL TKY15W PDOR-GLOO 322SA32LA 2 32 15 200 80 32 13 33000 1 TS4SL TKY15W Сверх длинный BXD4000R282SA25ELA 2 28 15 220 50 25 17 35000 2 TS4SL TKY15W 352SA32ELA 2 35 15 250 50 32 11 31000 2 TS4SL TKY15W 403SA32ELA 3 40 15 250 65 32 9 29000 2 TS4SL TKY15W BXD4000R 201SA20SB 1 20 15 110 35 20 28 15000 1 TS4SL TKY15W 252SA25SB 2 25 15 125 50 25 20 38000 1 TS4SL TKY15W тр С 282SA25SB 2 28 15 125 50 25 17 35000 2 TS4SL TKY15W 322SA32SB 2 32 15 150 50 32 13 33000 1 TS4SL TKY15W 352SA32SB 2 35 15 150 50 32 11 31000 2 TS4SL TKY15W B Тип 4.0 1 403SA32SB 3 40 15 170 80 32 9 29000 2 TS4SL TKY15W XDGT1550 5.0 403SA42SB 3 40 15 170 80 42 9 29000 1 TS4SL TKY15W PDOR-GOO Длинный BXD4000R 252SA25LB 2 25 15 170 80 25 20 38000 1 TS4SL TKY15W 322SA32LB 2 32 15 200 80 32 13 33000 1 TS4SL TKY15W Сверх длинный BXD4000R 282SA25ELB 2 28 15 220 50 25 17 35000 2 TS4SL TKY15W 352SA32ELB 2 35 15 250 50 32 11 31000 2 TS4SL TKY15W 403SA32ELB 3 40 15 250 65 32 9 29000 2 TS4SL TKY15W (Примечание 1) Максимально допустимые значения частоты вращения определены для того чтобы гарантировать стабильность инструмента и пластины. (Примечание 2) Используя инструмент при высокой частоте вращения убедитесь в том что инструмент и оправка правильно сбалансированы. Момент затяжки (N/м) TS4SL4.0 СОЧЕТАНИЕ ДЕРЖАВКИ И ПЛАСТИНЫ С РАДИУСОМ ПРИ УГЛАХ Державка A Державка B Державка BXD4QQQROOOOOOOA BXD4000ROOOOOOOB Радиус угла пластины (Re) R 0.4 R 0.8 R 1.2 R 1.6 R 2.0 R 3.0 R 3.2 R 4.0 R 5.0 ШШ щш щш XDGT -G04 XDGT -GL04 XDGT -G08 XDGT -GL08 XDGT -G12 XDGT -G16 XDGT -G20 XDGT -G30 XDGT -G32 XDGT -G40 XDGT -G50 (Указание 1) Используйте только указанные выше комбинации державок и угловых радиусов поворотных режущих пластинок. (Указание 2) Поворотные режущие пластинки XDGT -GL08 и -G12 могут использоваться только с державкой типа BXD4000ROOOOOOOA. ЗАПАСНЫЕ ЧАСТИ С N001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ ( P001 ) МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ ВРАЩАЮЩИЙСЯ (ОТ АЛЮМИНИЕВЫХ СПЛАВОВ ДО ТРУДНООБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ) ИНС ЕНТ
