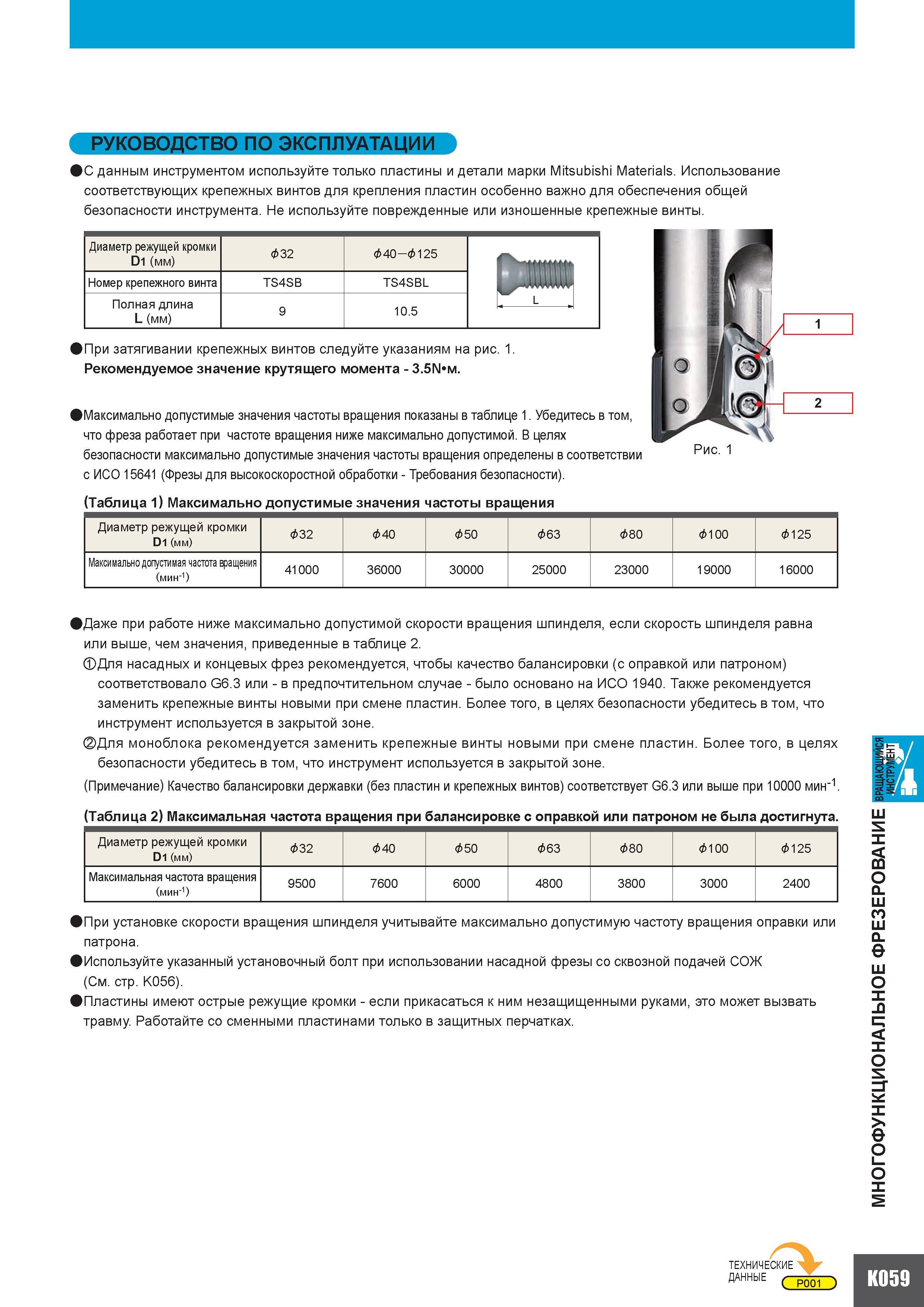

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ С данным инструментом используйте только пластины и детали марки Mitsubishi Materials. Использование соответствующих крепежных винтов для крепления пластин особенно важно для обеспечения общей безопасности инструмента. Не используйте поврежденные или изношенные крепежные винты. Диаметр режущей кромки D1 (мм) 32 40 - 125 Номер крепежного винта TS4SB TS4SBL Полная длина L (мм) L 9 10.5 При затягивании крепежных винтов следуйте указаниям на рис. 1. Рекомендуемое значение крутящего момента - 3.51Ч м. Максимально допустимые значения частоты вращения показаны в таблице 1. Убедитесь в том что фреза работает при частоте вращения ниже максимально допустимой. В целях безопасности максимально допустимые значения частоты вращения определены в соответствии с ИСО 15641 (Фрезы для высокоскоростной обработки - Требования безопасности). Таблица 1) Максимально допустимые значения частоты вращения Рис. 1 Диаметр режущей кромки D1 (мм) &32 40 50 &63 80 100 125 Максимально допустимая частота вращения (мин-1) 41000 36000 30000 25000 23000 19000 16000 Даже при работе ниже максимально допустимой скорости вращения шпинделя если скорость шпинделя равна или выше чем значения приведенные в таблице 2. Для насадных и концевых фрез рекомендуется чтобы качество балансировки (с оправкой или патроном) соответствовало G6.3 или - в предпочтительном случае - было основано на ИСО 1940. Также рекомендуется заменить крепежные винты новыми при смене пластин. Более того в целях безопасности убедитесь в том что инструмент используется в закрытой зоне. Для моноблока рекомендуется заменить крепежные винты новыми при смене пластин. Более того в целях безопасности убедитесь в том что инструмент используется в закрытой зоне. (Примечание) Качество балансировки державки (без пластин и крепежных винтов) соответствует G6.3 или выше при 10000 мин-1. Таблица 2) Максимальная частота вращения при балансировке с оправкой или патроном не была достигнута. Диаметр режущей кромки D1 (мм ) &32 40 50 &63 &80 100 125 Максимальная частота вращения (мин-1) 9500 7600 6000 4800 3800 3000 2400 При установке скорости вращения шпинделя учитывайте максимально допустимую частоту вращения оправки или патрона. Используйте указанный установочный болт при использовании насадной фрезы сквозной подачей СОЖ (См. стр. K056). Пластины имеют острые режущие кромки - если прикасаться к ним незащищенными руками это может вызвать травму. Работайте сменными пластинами только в защитных перчатках. qS о X X О
