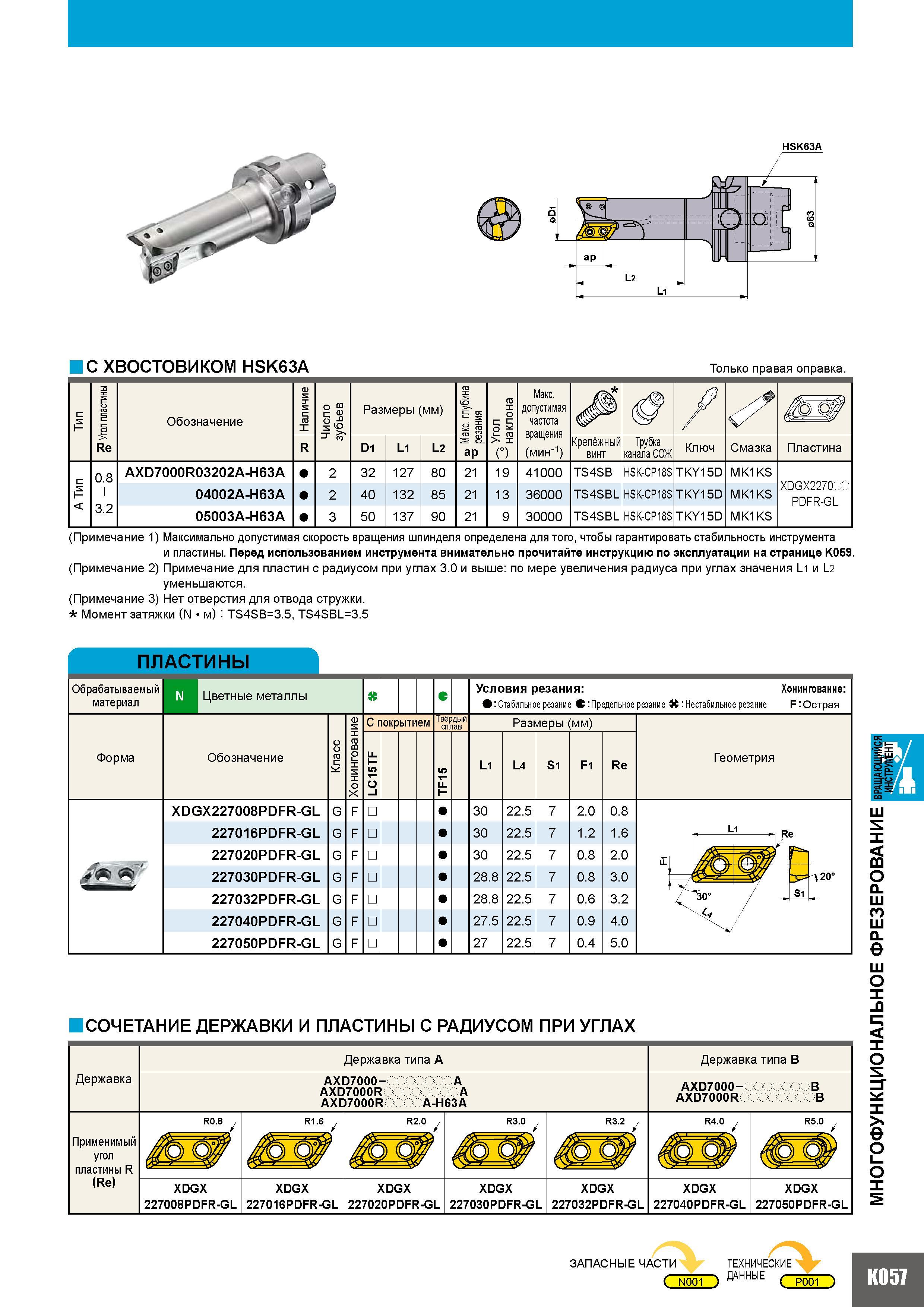

С ХВОСТОВИКОМ HSK63A Только правая оправка. Обозначение Re ов - (О Размеры (мм) D1 L1 L2 ap () Макс. допустимая частота вращения (мин-1) Крепёжный винт Трубка канала СОЖ Ключ Смазка Пластина 0.8 3.2 AXD7000R03202A-H63A 04002A-H63A 05003A-H63A 32 40 50 127 132 137 80 85 90 21 21 21 19 13 9 41000 36000 30000 TS4SB TS4SBL TS4SBL HSK-CP18S HSK-CP18S HSK-CP18S TKY15D TKY15D TKY15D MK1KS MK1KS MK1KS XDGX22700' PDFR-GL (Примечание 1) Максимально допустимая скорость вращения шпинделя определена для того чтобы гарантировать стабильность инструмента и пластины. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице K059. (Примечание 2) Примечание для пластин с радиусом при углах 3.0 и выше по мере увеличения радиуса при углах значения L1 и L2 уменьшаются. (Примечание 3) Нет отверстия для отвода стружки. Момент затяжки (N/м) TS4SB3.5 TS4SBL3.5 ПЛАСТИНЫ Обрабатываемый материал Форма Цветные металлы Обозначение С покрытием Твёрдый сплав Условия резания Хонингование в Стабильное резание С Предельное резание Нестабильное резание F Острая Размеры (мм) L1 L4 S1 F1 Re Геометрия XDGX227008PDFR-GL 227016PDFR-GL 227020PDFR-GL 227030PDFR-GL 227032PDFR-GL 227040PDFR-GL 227050PDFR-GL 30 30 30 28.8 28.8 27.5 27 22.5 22.5 22.5 22.5 22.5 22.5 22.5 2.0 1.2 0.8 1.6 0.8 2.0 0.8 3.0 0.6 0.9 3.2 4.0 0.4 5.0 S20 СОЧЕТАНИЕ ДЕРЖАВКИ И ПЛАСТИНЫ С РАДИУСОМ ПРИ УГЛАХ Державка Державка типа А Державка типа В AXD7000-0000000A AXD7000R A AXD7000R0000A-H63A AXD7000- B AXD7000R B Применимый угол пластины R (Re) R0.8- R1.6- R2.0 R3.0- R3.2- R4.0- R5.0- A w XDGX 227008PDFR-GL XDGX 227016PDFR-GL XDGX 227020PDFR-GL XDGX 227030PDFR-GL XDGX 227032PDFR-GL XDGX 227040PDFR-GL XDGX 227050PDFR-GL N ЗАПАСНЫЕ ЧАСТИ ( N001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ K057
