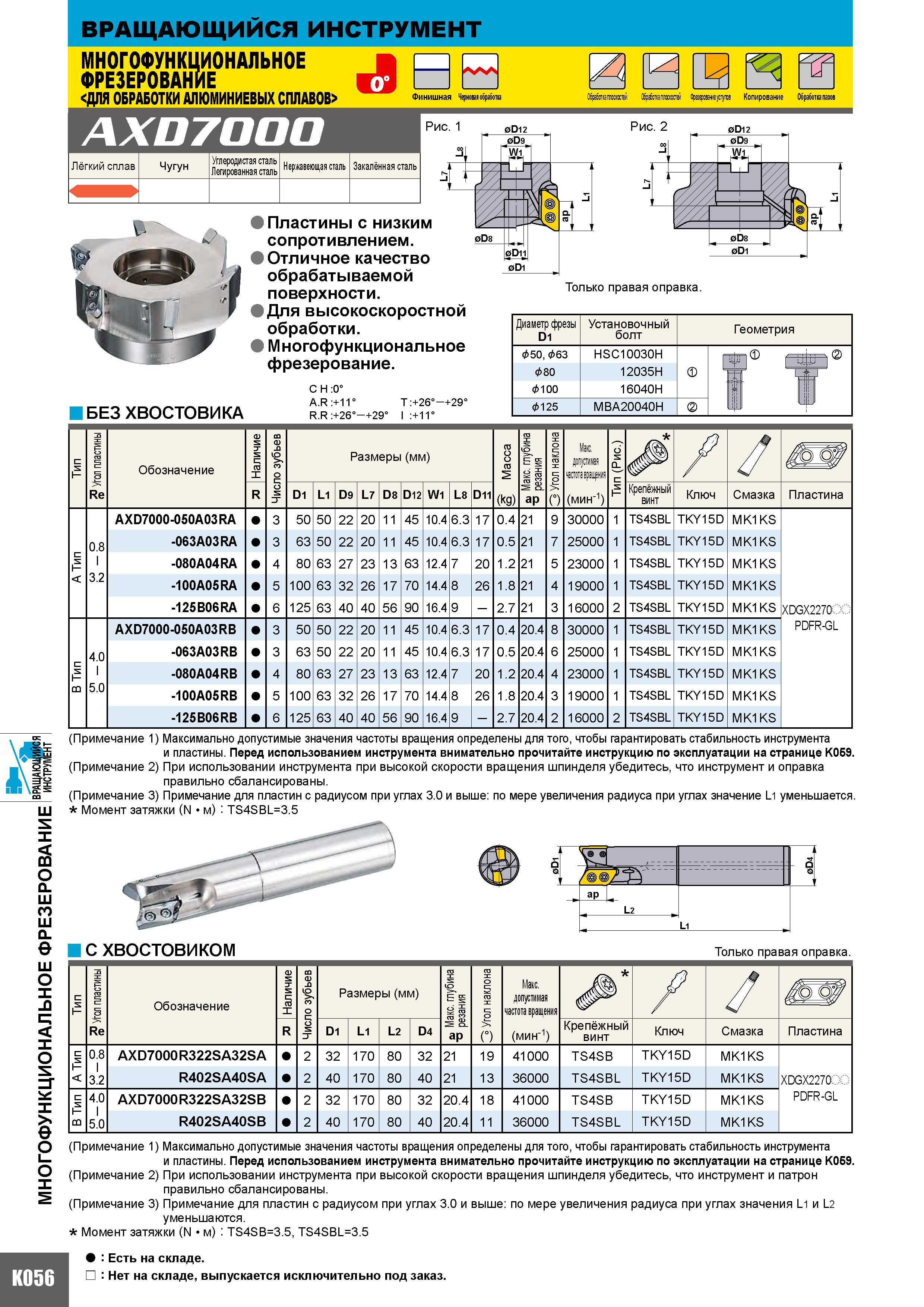

ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ ДЛЯ ОБРАБОТКИ АЛЮМИНИЕВЫХ СПЛАВОВ AXD7000 и Финишная Черновая обработка Фрезерование уступов Копирование Обработка пазов Рис. 1 OD12 Рис. 2 Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь БЕЗ ХВОСТОВИКА Пластины с низким сопротивлением. Отличное качество обрабатываемой поверхности. Для высокоскоростной обработки. Многофункциональное фрезерование. C H A.R +11 T +26-+29 R.R +26-+29 +11 0D12 Только правая оправка. Диаметр фрезы D1 Установочный болт 50 63 HSC10030H 80 12035H 100 16040H 125 MBA20040H x Геометрия 1 а 1- ти о Е С Re Обозначение Наличие Число зубьев Размеры (мм) М Максимальная глубина резания ТО О то 1 о () Ми. допустимая частота вращения .с и Q Ти R D1 L1 D9 L7 D8 D12 W1 L8 D11 (kg) (мин-1) Крепёжный винт Ключ Смазка AXD7000-050A03RA 3 50 50 22 20 11 45 10.4 6.3 17 0.4 21 9 30000 1 TS4SBL TKY15D MK1KS 0.8 -063A03RA 3 63 50 22 20 11 45 10.4 6.3 17 0.5 21 7 25000 1 TS4SBL TKY15D MK1KS A Тип 1 -080A04RA 4 80 63 27 23 13 63 12.4 7 20 1.2 21 5 23000 1 TS4SBL TKY15D MK1KS 3.2 -100A05RA 5 100 63 32 26 17 70 14.4 8 26 1.8 21 4 19000 1 TS4SBL TKY15D MK1KS -125B06RA 6 125 63 40 40 56 90 16.4 9 - 2.7 21 3 16000 2 TS4SBL TKY15D MK1KS AXD7000-050A03RB 3 50 50 22 20 11 45 10.4 6.3 17 0.4 20.4 8 30000 1 TS4SBL TKY15D MK1KS B Тип 4.0 -063A03RB 3 63 50 22 20 11 45 10.4 6.3 17 0.5 20.4 6 25000 1 TS4SBL TKY15D MK1KS 1 -080A04RB 4 80 63 27 23 13 63 12.4 7 20 1.2 20.4 4 23000 1 TS4SBL TKY15D MK1KS 5.0 -100A05RB 5 100 63 32 26 17 70 14.4 8 26 1.8 20.4 3 19000 1 TS4SBL TKY15D MK1KS -125B06RB 6 125 63 40 40 56 90 16.4 9 - 2.7 20.4 2 16000 2 TS4SBL TKY15D MK1KS Пластина XDGX2270CX PDFR-GL ss О s X m о ГО е О X -Q X О s X О i О (Примечание 1) Максимально допустимые значения частоты вращения определены для того чтобы гарантировать стабильность инструмента и пластины. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице К0Б9. (Примечание 2) При использовании инструмента при высокой скорости вращения шпинделя убедитесь что инструмент и оправка правильно сбалансированы. (Примечание 3) Примечание для пластин с радиусом при углах 3.0 и выше по мере увеличения радиуса при углах значение L1 уменьшается. Момент затяжки (N/м) TS4SBL3.5 Hl i 'Г о ap L L2 L1 С ХВОСТОВИКОМ и Т ти о E с Re Обозначение Наличие Число зубьев Размеры (мм) на и б ги о ае Мр ap ТО О 1 о () Макс. допустимая частота вращения (мин-1) R D1 L1 L2 D4 Крепёжный винт Ключ Смазка A Тип 0.8 1 3.2 AXD7000 R322SA32SA 2 32 170 80 32 21 19 41000 TS4SB TKY15D MK1KS R402SA40SA 2 40 170 80 40 21 13 36000 TS4SBL TKY15D MK1KS B Тип 4.0 - 5.0 AXD7000 R322SA32SB 2 32 170 80 32 20.4 18 41000 TS4SB TKY15D MK1KS R402SA40SB 2 40 170 80 40 20.4 11 36000 TS4SBL TKY15D MK1KS Только правая оправка. Пластина XDGX2270C PDFR-GL (Примечание 1) Максимально допустимые значения частоты вращения определены для того чтобы гарантировать стабильность инструмента и пластины. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице К0Б9. (Примечание 2) При использовании инструмента при высокой скорости вращения шпинделя убедитесь что инструмент и патрон правильно сбалансированы. (Примечание 3) Примечание для пластин с радиусом при углах 3.0 и выше по мере увеличения радиуса при углах значения L1 и L2 уменьшаются. Момент затяжки (N/м) TS4SB3.5 TS4SBL3.5 Есть на складе. Нет на складе выпускается исключительно под заказ.
