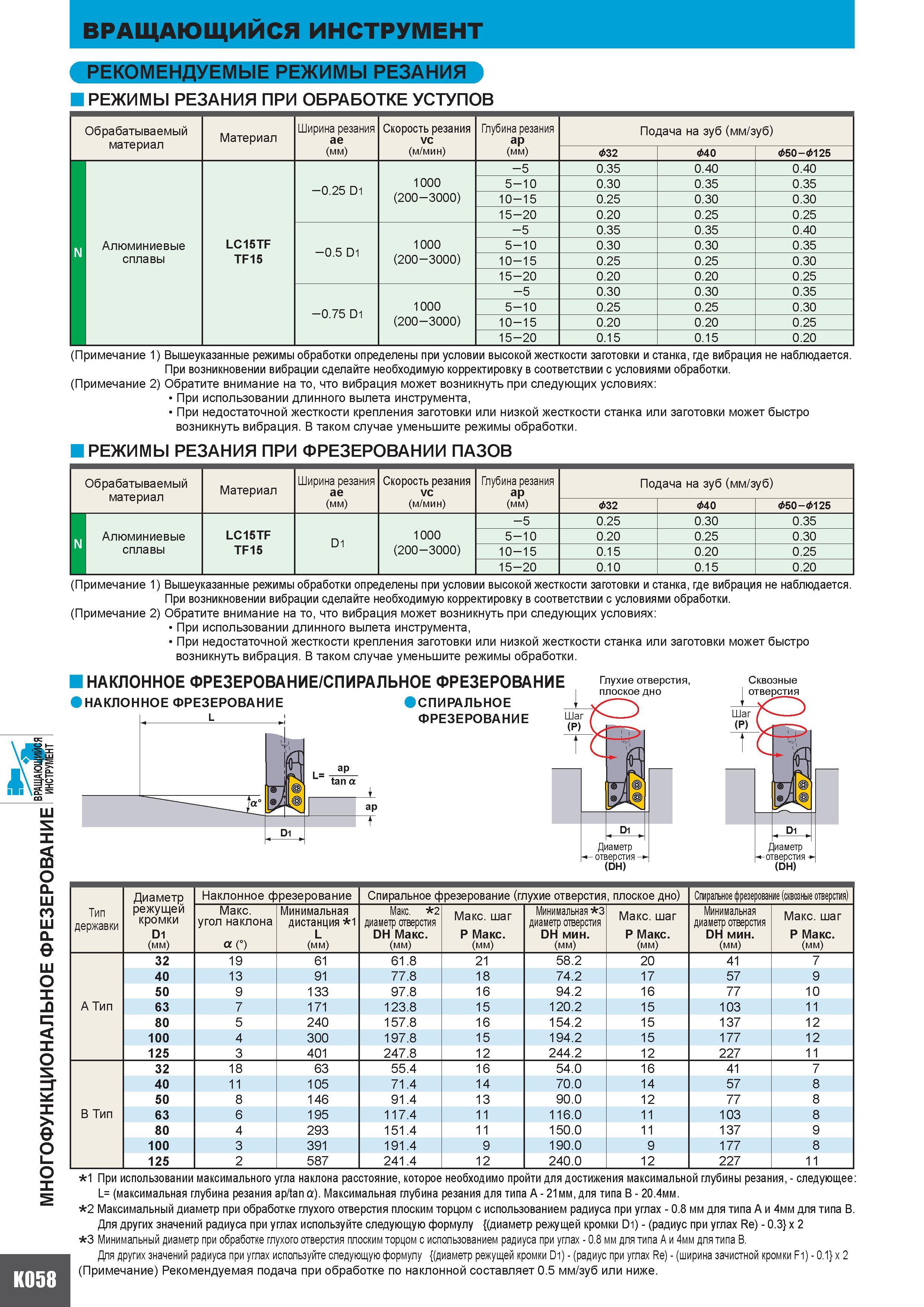

988 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K058

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K058 0988 Lab2u

ВРАЩАЮЩИЙСЯ ИНСТРУМЕНТ РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ РЕЖИМЫ РЕЗАНИЯ ПРИ ОБРАБОТКЕ УСТУПОВ Обрабатываемый материал Материал Ширина резания ae Скорость резания vc Глубина резания ap Подача на зуб (мм зуб) (мм) (м/мин) (мм) &32 &40 &50 &125 - 5 0.35 0.40 0.40 - 0.25 D1 1000 5 -10 0.30 0.35 0.35 (200-3000) 10 -15 0.25 0.30 0.30 15 -20 0.20 0.25 0.25 - 5 0.35 0.35 0.40 N Алюминиевые N сплавы LC15TF - 0.5 D1 1000 5 -10 0.30 0.30 0.35 TF15 (200 -3000) 10 -15 0.25 0.25 0.30 15 -20 0.20 0.20 0.25 - 5 0.30 0.30 0.35 - 0.75 D1 1000 5 -10 0.25 0.25 0.30 (200-3000) 10 -15 0.20 0.20 0.25 15 -20 0.15 0.15 0.20 (Примечание 1) Вышеуказанные режимы обработки определены при условии высокой жесткости заготовки и станка где вибрация не наблюдается. При возникновении вибрации сделайте необходимую корректировку в соответствии с условиями обработки. (Примечание 2) Обратите внимание на то что вибрация может возникнуть при следующих условиях При использовании длинного вылета инструмента При недостаточной жесткости крепления заготовки или низкой жесткости станка или заготовки может быстро возникнуть вибрация. В таком случае уменьшите режимы обработки. РЕЖИМЫ РЕЗАНИЯ ПРИ ФРЕЗЕРОВАНИИ ПАЗОВ Обрабатываемый материал Материал Ширина резания ae (мм) Скорость резания vc (м/мин) Глубина резания ap (мм) Подача на зуб (мм зуб) &32 &40 &50 &125 N Алюминиевые сплавы LC15TF TF15 D1 1000 (200 -3000) - 5 0.25 0.30 0.35 5 -10 0.20 0.25 0.30 10 -15 0.15 0.20 0.25 15 -20 0.10 0.15 0.20 (Примечание 1) Вышеуказанные режимы обработки определены при условии высокой жесткости заготовки и станка где вибрация не наблюдается. При возникновении вибрации сделайте необходимую корректировку в соответствии с условиями обработки. (Примечание 2) Обратите внимание на то что вибрация может возникнуть при следующих условиях При использовании длинного вылета инструмента При недостаточной жесткости крепления заготовки или низкой жесткости станка или заготовки может быстро возникнуть вибрация. В таком случае уменьшите режимы обработки. НАКЛОННОЕ ФРЕЗЕРОВАНИЕ СПИРАЛЬНОЕ ФРЕЗЕРОВАНИЕ Глухие отверстия Сквозные НАКЛОННОЕ ФРЕЗЕРОВАНИЕ qS О X X О СПИРАЛЬНОЕ ФРЕЗЕРОВАНИЕ Тип державки Диаметр режущей кромки D1 (мм) Наклонное фрезерование Спиральное фрезерование (глухие отверстия плоское дно) Спиральное фрезерование (сквозные отверстия) Макс. угол наклона а () Минимальная дистанция 1 L (мм ) Макс. 2 диаметр отверстия DH Макс. (мм) Макс. шаг P Макс. (мм) Минимальная 3 диаметр отверстия DH мин. (мм) Макс. шаг P Макс. (мм ) Минимальная диаметр отверстия DH мин. (мм) Макс. шаг P Макс. (мм) 32 19 61 61.8 21 58.2 20 41 7 40 13 91 77.8 18 74.2 17 57 9 50 9 133 97.8 16 94.2 16 77 10 A Тип 63 7 171 123.8 15 120.2 15 103 11 80 5 240 157.8 16 154.2 15 137 12 100 4 300 197.8 15 194.2 15 177 12 125 3 401 247.8 12 244.2 12 227 11 32 18 63 55.4 16 54.0 16 41 7 40 11 105 71.4 14 70.0 14 57 8 50 8 146 91.4 13 90.0 12 77 8 B Тип 63 6 195 117.4 11 116.0 11 103 8 80 4 293 151.4 11 150.0 11 137 9 100 3 391 191.4 9 190.0 9 177 8 125 2 587 241.4 12 240.0 12 227 11 1 При использовании максимального угла наклона расстояние которое необходимо пройти для достижения максимальной глубины резания - следующее L (максимальная глубина резания ap tan а). Максимальная глубина резания для типа А - 21мм для типа В - 25.4мм. 2 Максимальный диаметр при обработке глухого отверстия плоским торцом с использованием радиуса при углах - 0.8 мм для типа А и 4мм для типа В. Для других значений радиуса при углах используйте следующую формулу (диаметр режущей кромки D1) - (радиус при углах Re) - 0.3 x 2 3 Минимальный диаметр при обработке глухого отверстия плоским торцом с использованием радиуса при углах - 0.8 мм для типа А и 4мм для типа В. Для других значений радиуса при углах используйте следующую формулу (диаметр режущей кромки D1) - (радиус при углах Re) - (ширина зачистной кромки F1) - 0.1 x 2 (Примечание) Рекомендуемая подача при обработке по наклонной составляет 0.5 мм зуб или ниже.
