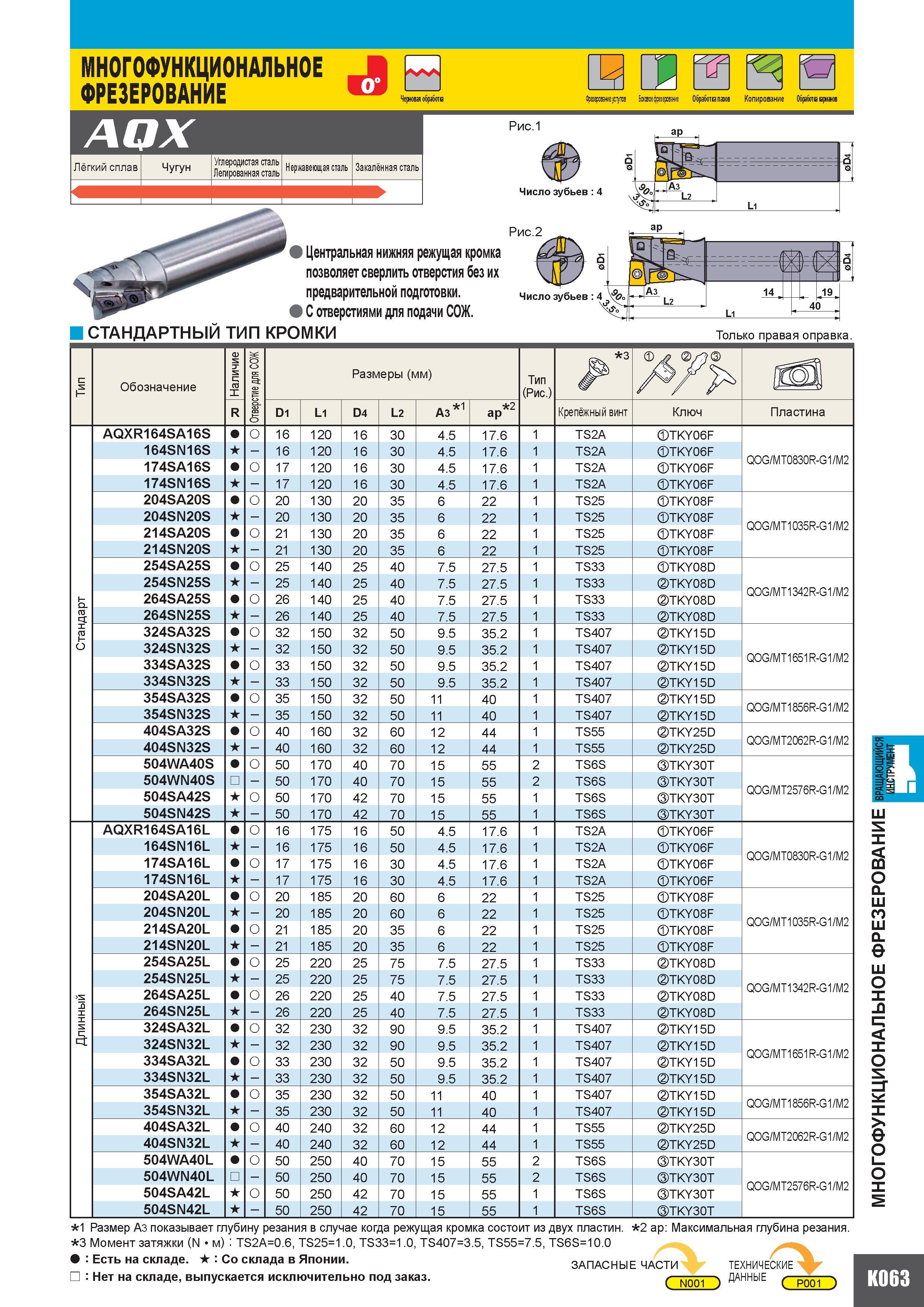

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ Черновая обработка Обработка пазов Копирование Обработка карман Лёгкий сплав Чугун Углеродистая сталь Легированная сталь Нержавеющая сталь Закалённая сталь Рис.1 Число зубьев 4 ap Рис.2 Центральная нижняя режущая кромка позволяет сверлить отверстия без их предварительной подготовки. С отверстиями для подачи СОЖ. СТАНДАРТНЫЙ ТИП КРОМКИ Число зубьев 4 Только правая оправка. Тип Обозначение Наличие Отверстие для СОЖ Размеры (мм) Тип (Рис.) 3 у4 R D1 L1 D4 L2 1 3 A 2 ap Крепёжный винт Ключ Пластина AQXR164SA16S О 16 120 16 30 4.5 17.6 1 TS2A TKY06F 164SN16S - 16 120 16 30 4.5 17.6 1 TS2A TKY06F Q0G MT0830R-G1 M2 174SA16S О 17 120 16 30 4.5 17.6 1 TS2A TKY06F 174SN16S - 17 120 16 30 4.5 17.6 1 TS2A TKY06F 204SA20S О 20 130 20 35 6 22 1 TS25 TKY08F 204SN20S - 20 130 20 35 6 22 1 TS25 TKY08F Q0G MT1035R-G1 M2 214SA20S О 21 130 20 35 6 22 1 TS25 TKY08F 214SN20S - 21 130 20 35 6 22 1 TS25 TKY08F 254SA25S О 25 140 25 40 7.5 27.5 1 TS33 TKY08D 254SN25S - 25 140 25 40 7.5 27.5 1 TS33 TKY08D Q0G MT1342R-G1 M2 Стандарт 264SA25S О 26 140 25 40 7.5 27.5 1 TS33 TKY08D 264SN25S - 26 140 25 40 7.5 27.5 1 TS33 TKY08D 324SA32S О 32 150 32 50 9.5 35.2 1 TS407 TKY15D 324SN32S - 32 150 32 50 9.5 35.2 1 TS407 TKY15D Q0G MT1651R-G1 M2 334SA32S О 33 150 32 50 9.5 35.2 1 TS407 TKY15D 334SN32S - 33 150 32 50 9.5 35.2 1 TS407 TKY15D 354SA32S О 35 150 32 50 11 40 1 TS407 TKY15D Q0G MT1856R-G1 M2 354SN32S - 35 150 32 50 11 40 1 TS407 TKY15D 404SA32S О 40 160 32 60 12 44 1 TS55 TKY25D Q0G MT2062R-G1 M2 404SN32S - 40 160 32 60 12 44 1 TS55 TKY25D 504WA40S О 50 170 40 70 15 55 TS6S TKY30T 504WN40S - 50 170 40 70 15 55 TS6S TKY30T Q0G MT2576R-G1 M2 504SA42S О 50 170 42 70 15 55 1 TS6S TKY30T 504SN42S - 50 170 42 70 15 55 1 TS6S TKY30T AQXR164SA16L О 16 175 16 50 4.5 17.6 1 TS2A TKY06F 164SN16L - 16 175 16 50 4.5 17.6 1 TS2A TKY06F Q0G MT0830R-G1 M2 174SA16L О 17 175 16 30 4.5 17.6 1 TS2A TKY06F 174SN16L - 17 175 16 30 4.5 17.6 1 TS2A TKY06F 204SA20L О 20 185 20 60 6 22 1 TS25 TKY08F 204SN20L - 20 185 20 60 6 22 1 TS25 TKY08F Q0G MT1035R-G1 M2 214SA20L О 21 185 20 35 6 22 1 TS25 TKY08F 214SN20L - 21 185 20 35 6 22 1 TS25 TKY08F 254SA25L О 25 220 25 75 7.5 27.5 1 TS33 TKY08D 254SN25L - 25 220 25 75 7.5 27.5 1 TS33 TKY08D Q0G MT1342R-G1 M2 Длинный 264SA25L О 26 220 25 40 7.5 27.5 1 TS33 TKY08D 264SN25L - 26 220 25 40 7.5 27.5 1 TS33 TKY08D 324SA32L О 32 230 32 90 9.5 35.2 1 TS407 TKY15D 324SN32L - 32 230 32 90 9.5 35.2 1 TS407 TKY15D Q0G MT1651R-G1 M2 334SA32L О 33 230 32 50 9.5 35.2 1 TS407 TKY15D 334SN32L - 33 230 32 50 9.5 35.2 1 TS407 TKY15D 354SA32L О 35 230 32 50 11 40 1 TS407 TKY15D Q0G MT1856R-G1 M2 354SN32L - 35 230 32 50 11 40 1 TS407 TKY15D 404SA32L О 40 240 32 60 12 44 1 TS55 TKY25D Q0G MT2062R-G1 M2 404SN32L - 40 240 32 60 12 44 1 TS55 TKY25D 504WA40L О 50 250 40 70 15 55 TS6S TKY30T 504WN40L - 50 250 40 70 15 55 TS6S TKY30T Q0G MT2576R-G1 M2 504SA42L О 50 250 42 70 15 55 1 TS6S TKY30T 504SN42L - 50 250 42 70 15 55 1 TS6S TKY30T 1 Размер А3 показывает глубину резания в случае когда режущая кромка состоит из 3 Момент затяжки (N/м) TS2A0.6 TS251.0 TS331.0 TS4073.5 TS557.5 Есть на складе. S Со склада в Японии. Нет на складе выпускается исключительно под заказ. двух пластин TS6S10.0 2 ap Максимальная глубина резания. ЗАПАСНЫЕ ЧАСТИ ТЕХНИЧЕСКИЕ ОссО ДАННЫЕ СШТЭ
