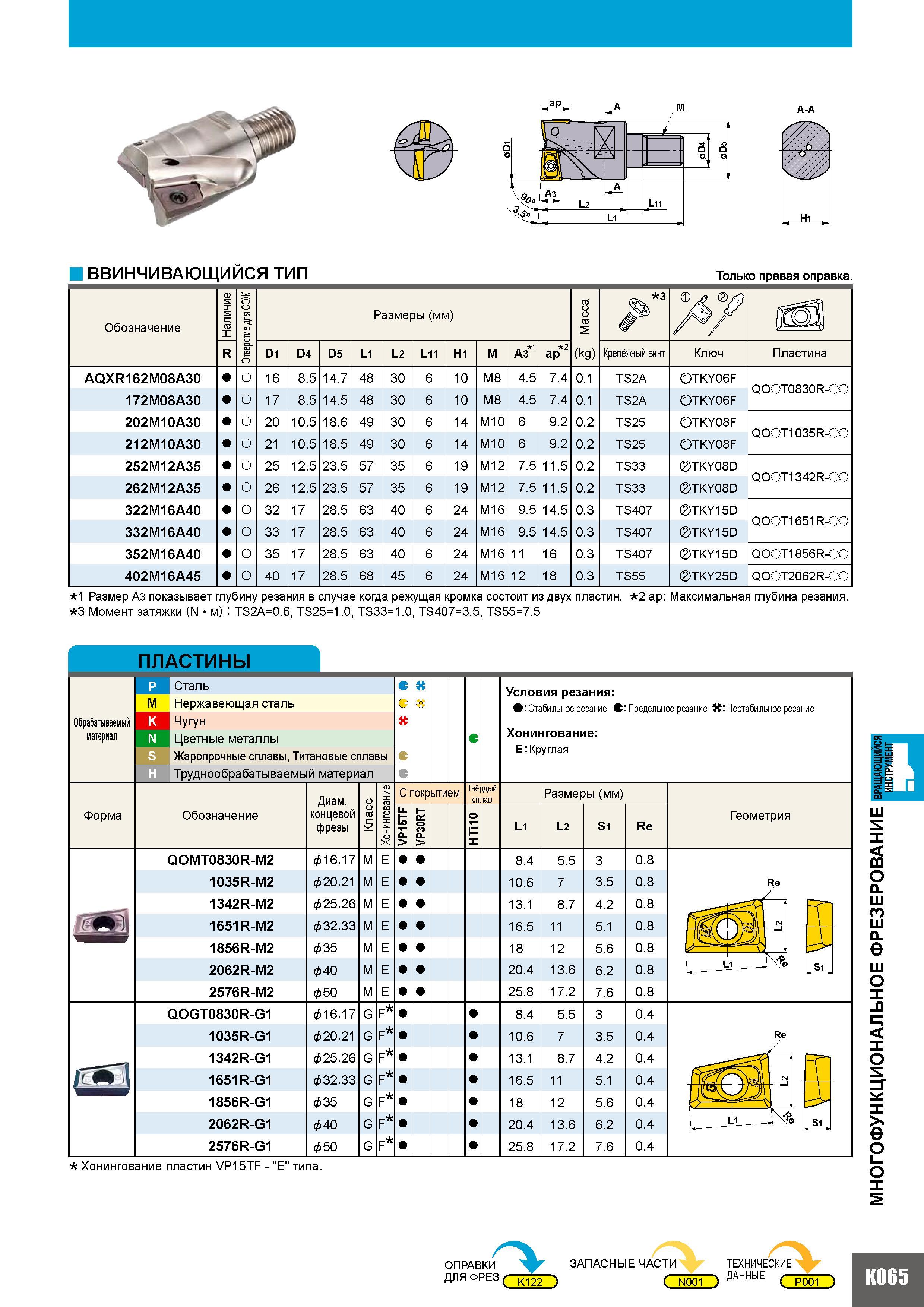

995 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.K065

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. K065 0995 Lab2u

Обозначение Наличие Отверстие для СОЖ Размеры (мм) М (kg) 3 7 R D1 D4 D5 L1 L2 L11 H1 M 1 A3 2 ap Крепёжный винт Ключ Пластина AQXR162M08A30 О 16 8.5 14.7 48 30 6 10 M8 4.5 7.4 0.1 TS2A TKY06F QOGT0830R-GG 172M08A30 О 17 8.5 14.5 48 30 6 10 M8 4.5 7.4 0.1 TS2A TKY06F 202M10A30 О 20 10.5 18.6 49 30 6 14 M10 6 9.2 0.2 TS25 TKY08F QOGT1035R-GG 212M10A30 О 21 10.5 18.5 49 30 6 14 M10 6 9.2 0.2 TS25 TKY08F 252M12A35 О 25 12.5 23.5 57 35 6 19 M12 7.5 11.5 0.2 TS33 TKY08D QO0T1342R-00 262M12A35 О 26 12.5 23.5 57 35 6 19 M12 7.5 11.5 0.2 TS33 TKY08D 322M16A40 О 32 17 28.5 63 40 6 24 M16 9.5 14.5 0.3 TS407 TKY15D QOGT1651R-GG 332M16A40 О 33 17 28.5 63 40 6 24 M16 9.5 14.5 0.3 TS407 TKY15D 352M16A40 О 35 17 28.5 63 40 6 24 M16 11 16 0.3 TS407 TKY15D QOGT1856R-00 402M16A45 О 40 17 28.5 68 45 6 24 M16 12 18 0.3 TS55 TKY25D QOGT2062R-GG 1 Размер Аз показывает глубину резания в случае когда режущая кромка состоит из двух пластин. 2 ap Максимальная глубина резания. 3 Момент затяжки (N/м) TS2A0.6 TS251.0 TS331.0 TS4073.5 TS557.5 ПЛАСТИНЫ Форма Обрабатываемый материал P Сталь С Условия резания в Стабильное резание С Предельно Хонингование E Круглая M Нержавеющая сталь K Чугун N Цветные металлы S Жаропрочные сплавы Титановые сплавы И Труднообрабатываемый материал Обозначение Диаметр концевой фрезы Класс Хонингование С покрытием Твёрдый сплав Размеры (мм) VP15TF VP30RT HTi10 L1 L2 S1 Re QOMT0830R-M2 1617 M E 8.4 5.5 3 0.8 1035R-M2 2021 M E 10.6 7 3.5 0.8 1342R-M2 2526 M E 13.1 8.7 4.2 0.8 1651R-M2 3233 M E 16.5 11 5.1 0.8 1856R-M2 35 M E 18 12 5.6 0.8 2062R-M2 40 M E 20.4 13.6 6.2 0.8 2576R-M2 50 M E 25.8 17.2 7.6 0.8 QOGT0830R-G1 1617 G F 8.4 5.5 3 0.4 1035R-G1 2021 G F 10.6 7 3.5 0.4 1342R-G1 2526 G F 13.1 8.7 4.2 0.4 1651R-G1 3233 G F 16.5 11 5.1 0.4 1856R-G1 35 G F 18 12 5.6 0.4 2062R-G1 40 G F 20.4 13.6 6.2 0.4 2576R-G1 50 G F 25.8 17.2 7.6 0.4 Геометрия - Ij Re n - Ij S1 Хонингование пластин VP15TF - "E" типа. Re ОПРАВКИ ДЛЯ ФРЕЗ ЗАПАСНЫЕ ЧАСТИ ( N001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ K06
