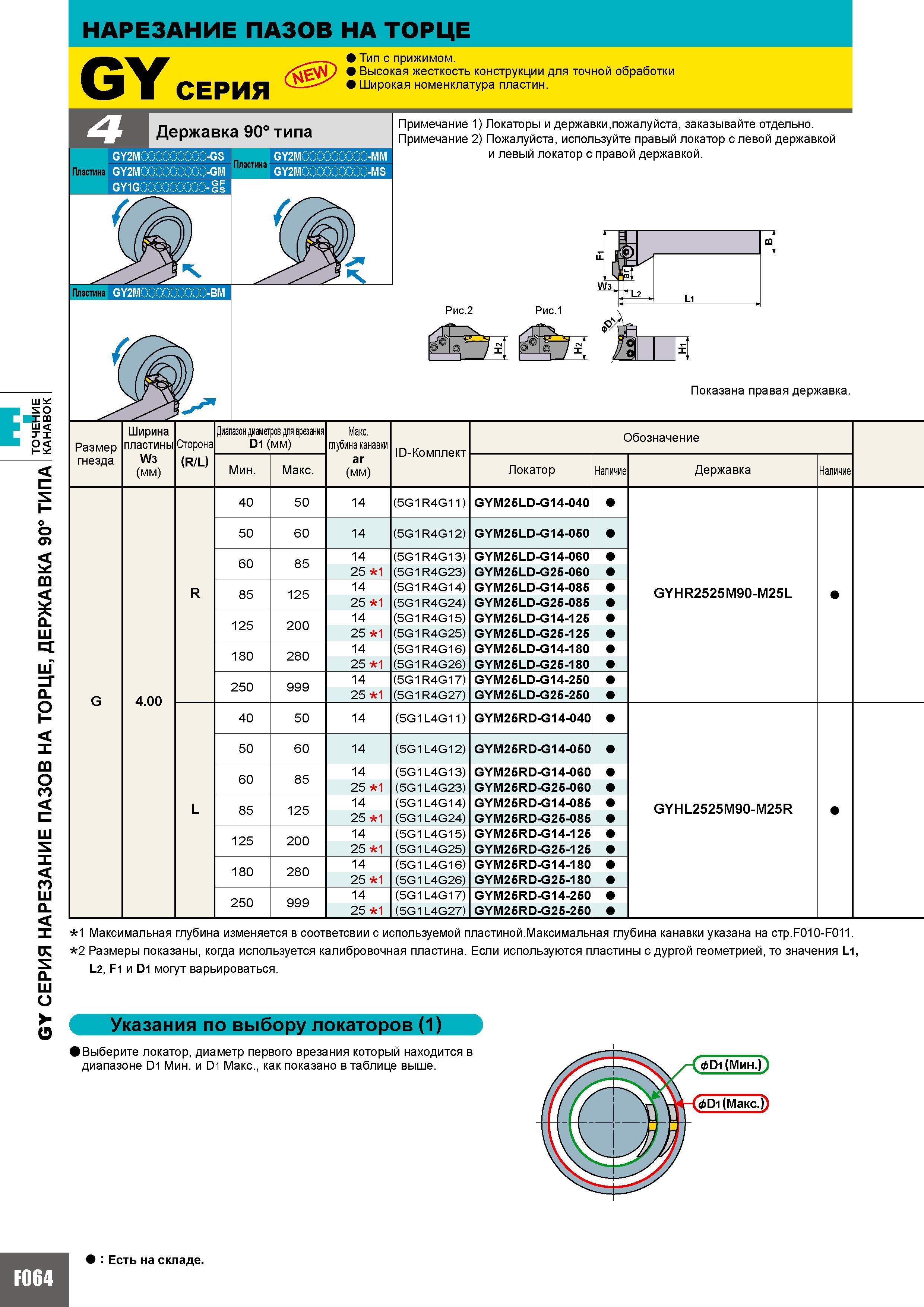

376 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F064

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F064 0376 Lab2u

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ Е GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. GY2M0QQQ -GS Пластина GY2M0QQQ -GM GY1G0QQQ - GS ИО XCQ Державка 90 типа Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Рис.1 Показана правая державка. Размер гнезда Ширина пластины W3 (мм) Сторона (R L) D1 (мм) Обозначение Мин. Макс. ar (мм) Локатор Наличие Державка Наличие 40 50 14 (5G1R4G11) GYM25LD-G14-040 50 60 14 (5G1R4G12) GYM25LD-G14-050 60 85 14 (5G1R4G13) GYM25LD-G14-060 25 1 (5G1R4G23) GYM25LD-G25-060 GYHR2525M90-M25L 85 125 14 (5G1R4G14) GYM25LD-G14-085 25 1 (5G1R4G24) GYM25LD-G25-085 125 200 14 (5G1R4G15) GYM25LD-G14-125 25 1 (5G1R4G25) GYM25LD-G25-125 180 280 14 (5G1R4G16) GYM25LD-G14-180 25 1 (5G1R4G26) GYM25LD-G25-180 250 999 14 (5G1R4G17) GYM25LD-G14-250 25 1 (5G1R4G27) GYM25LD-G25-250 40 50 14 (5G1L4G11) GYM25RD-G14-040 50 60 14 (5G1L4G12) GYM25RD-G14-050 60 85 14 (5G1L4G13) GYM25RD-G14-060 25 1 (5G1L4G23) GYM25RD-G25-060 GYHL2525M90-M25R 85 125 14 (5G1L4G14) GYM25RD-G14-085 25 1 (5G1L4G24) GYM25RD-G25-085 125 200 14 (5G1L4G15) GYM25RD-G14-125 25 1 (5G1L4G25) GYM25RD-G25-125 180 280 14 (5G1L4G16) GYM25RD-G14-180 25 1 (5G1L4G26) GYM25RD-G25-180 250 999 14 (5G1L4G17) GYM25RD-G14-250 25 1 (5G1L4G27) GYM25RD-G25-250 R G 4.00 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на 010 011. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. L Есть на складе.
