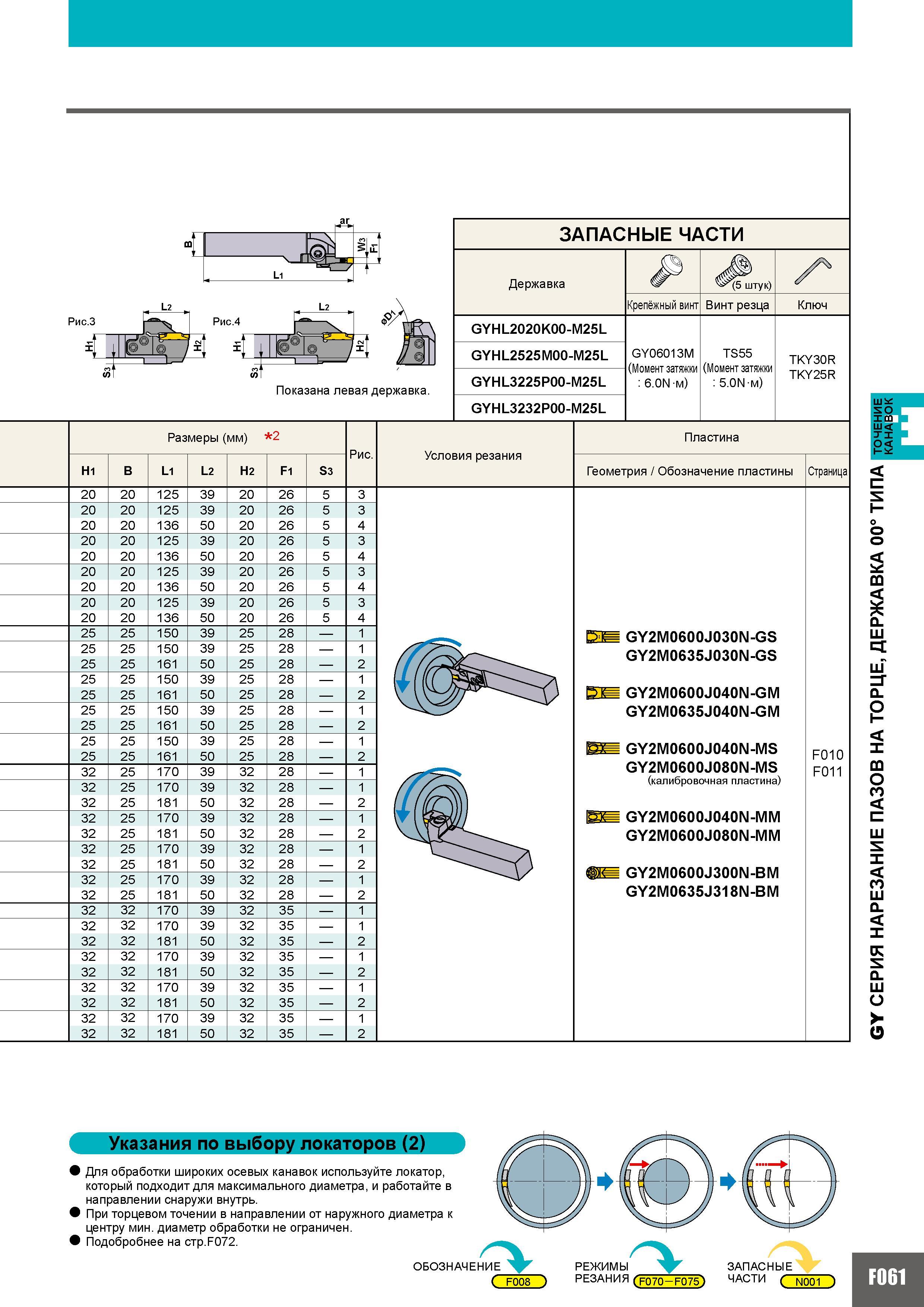

Рис.3 Показана левая державка. ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHL2020K00-M25L GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHL2525M00-M25L GYHL3225P00-M25L GYHL3232P00-M25L Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 25 25 150 39 25 28 1 25 25 161 50 25 28 2 32 25 170 39 32 28 1 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 32 170 39 32 35 1 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 32 32 170 39 32 35 1 32 32 181 50 32 35 2 Условия резания Пластина Геометрия Обозначение пластины Страница Е2Ш GY2M0600J030N-GS GY2M0635J030N-GS ЩШ GY2M0600J040N-GM GY2M0635J040N-GM GY2M0600J040N-MS GY2M0600J080N-MS (калибровочная пластина) GY2M0600J040N-MM GY2M0600J080N-MM GY2M0600J300N-BM GY2M0635J318N-BM F010 F011 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на стр 072. ОБОЗНАЧЕНИЕ F008 '''"V НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F070-F075) ЗАПАСНЫЕ ЧАСТИ ( N001 )
