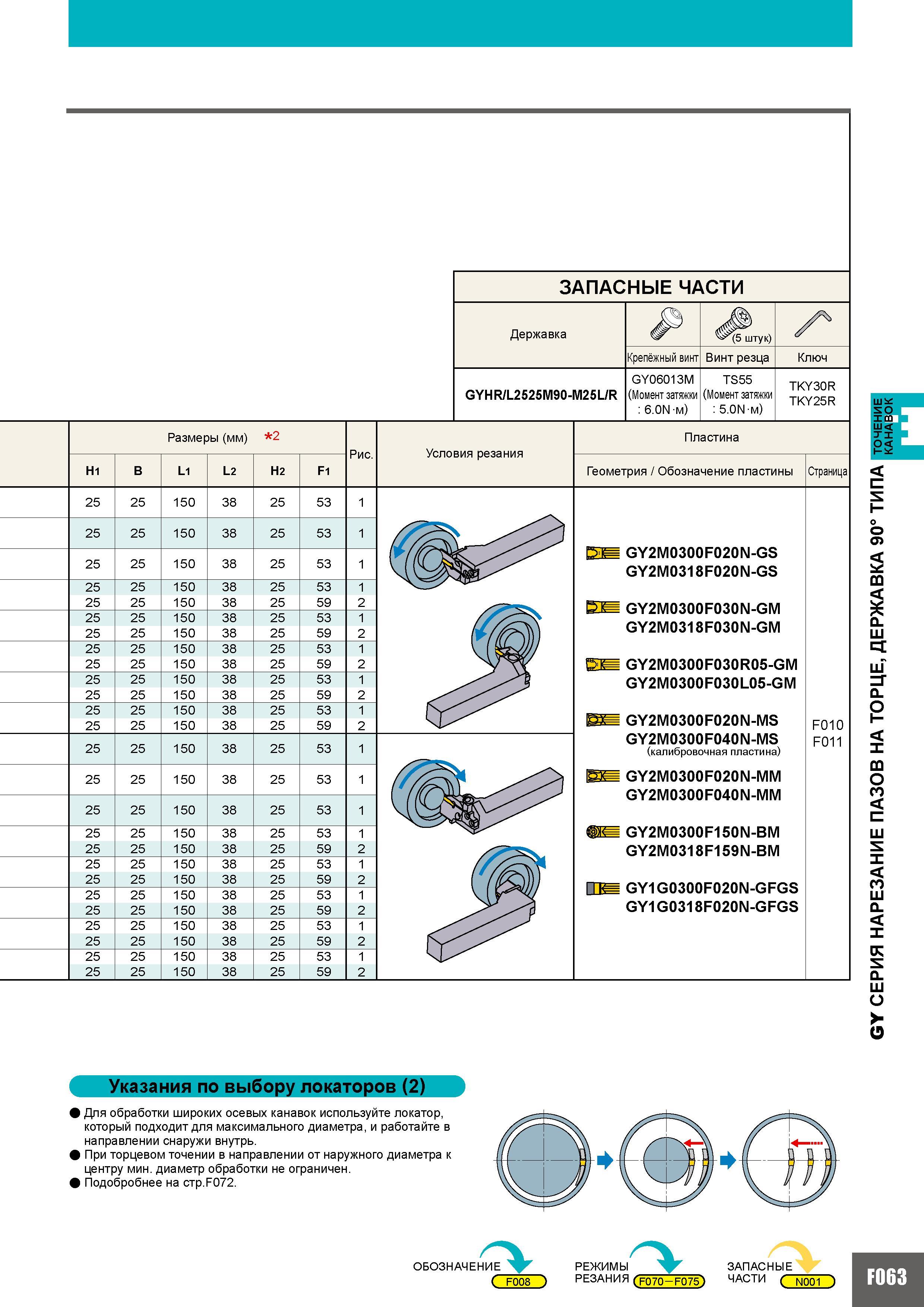

375 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F063

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F063 0375 Lab2u

ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHR L2525M90-M25L R GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 25 25 150 38 25 53 1 25 25 150 38 25 53 1 25 25 150 38 25 53 1 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 53 1 25 25 150 38 25 53 1 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 25 25 150 38 25 53 1 25 25 150 38 25 59 2 Условия резания Пластина Геометрия Обозначение пластины Страница ЕШ GY2M0300F020N-GS GY2M0318F020N-GS 5Ш GY2M0300F030N-GM GY2M0318F030N-GM ЕШ GY2M0300F030R05-GM GY2M0300F030L05-GM GY2M0300F020N-MS GY2M0300F040N-MS (калибровочная пластина) GY2M0300F020N-MM GY2M0300F040N-MM GY2M0300F150N-BM GY2M0318F159N-BM GY1G0300F020N-GFGS GY1G0318F020N-GFGS F010 F011 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на стр 072. ОБОЗНАЧЕНИЕ F008 НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ ( F070 - F075') ЗАПАСНЫЕ ЧАСТИ С N001 ) F063 GY СЕРИЯ НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ ДЕРЖАВКА 90 ТИПА ТОЧЕНИЕ 1 'AUADAI '
