378 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F066

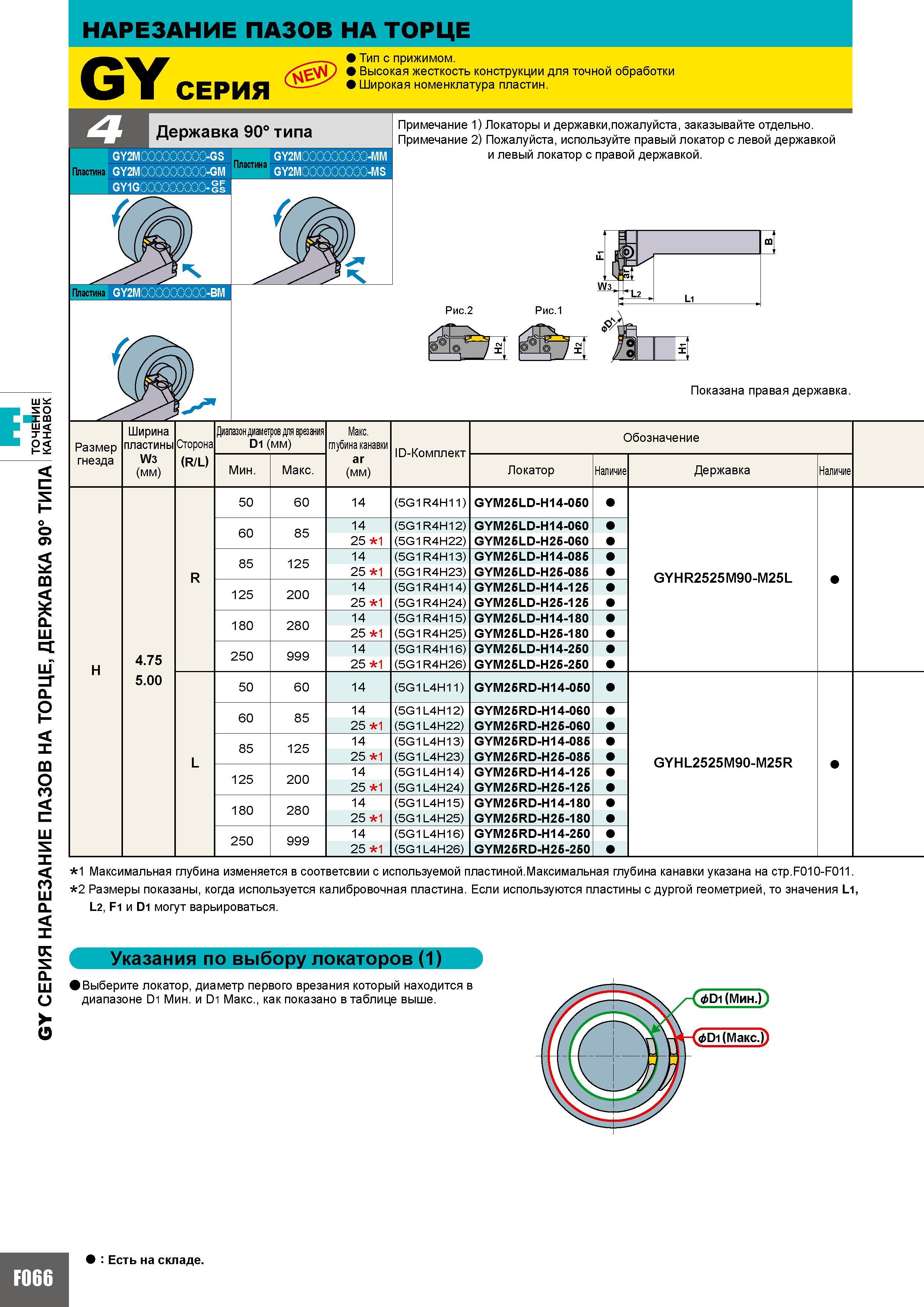

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F066 0378 Lab2u НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 90 типа GY2M0QQQ -GS Пластина GY2M0QQQ -GM GY1G0QQQ - GS Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Рис.1 Показана правая державка. Размер Ширина пластины Сторона Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект О гнезда W3 (мм) (R L) Мин. Макс. ar (мм) Локатор Наличие 50 60 14 (5G1R4H11) GYM25LD-H14-050 60 85 14 (5G1R4H12) GYM25LD-H14-060 25 1 (5G1R4H22) GYM25LD-H25-060 85 125 14 (5G1R4H13) GYM25LD-H14-085 R 25 1 (5G1R4H23) GYM25LD-H25-085 125 200 14 (5G1R4H14) GYM25LD-H14-125 25 1 (5G1R4H24) GYM25LD-H25-125 180 280 14 (5G1R4H15) GYM25LD-H14-180 25 1 (5G1R4H25) GYM25LD-H25-180 4.75 250 999 14 (5G1R4H16) GYM25LD-H14-250 H 25 1 (5G1R4H26) GYM25LD-H25-250 5.00 50 60 14 (5G1L4H11) GYM25RD-H14-050 60 85 14 (5G1L4H12) GYM25RD-H14-060 25 1 (5G1L4H22) GYM25RD-H25-060 85 125 14 (5G1L4H13) GYM25RD-H14-085 L 25 1 (5G1L4H23) GYM25RD-H25-085 125 200 14 (5G1L4H14) GYM25RD-H14-125 25 1 (5G1L4H24) GYM25RD-H25-125 180 280 14 (5G1L4H15) GYM25RD-H14-180 25 1 (5G1L4H25) GYM25RD-H25-180 250 999 14 (5G1L4H16) GYM25RD-H14-250 25 1 (5G1L4H26) GYM25RD-H25-250 Обозначение Державка Наличие 0 9 КА В Е Д Е О В О А Е А Е А GYHR2525M90-M25L GYHL2525M90-M25R 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.F 1 -F 11. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. Указания по выбору локаторов (1) Е Выберите локатор диаметр первого врезания который находится в С диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Y G Есть на складе.
