380 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F068

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F068 0380 Lab2u

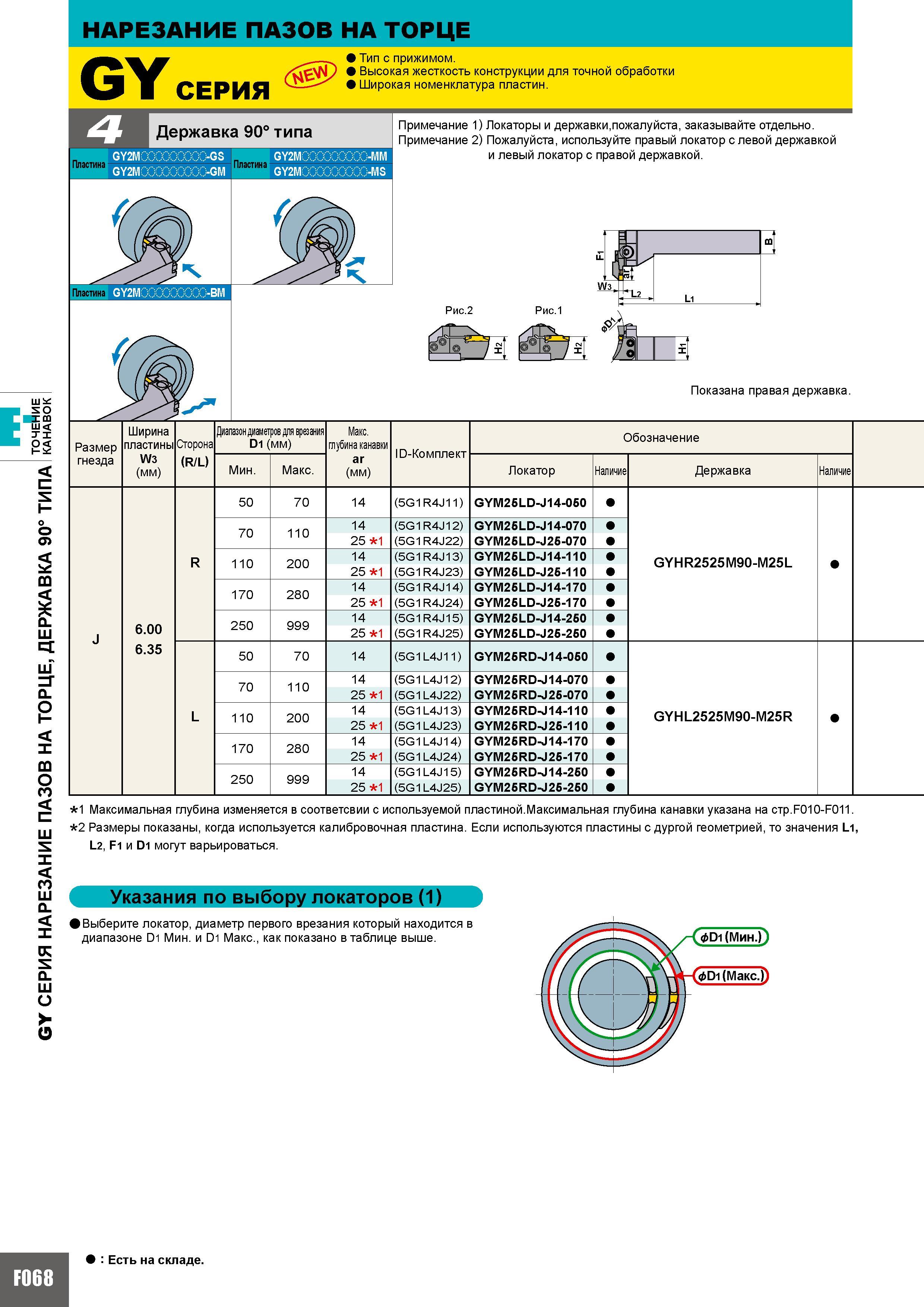

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 90 типа Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Рис.1 Показана правая державка. Размер Ширина пластины Сторона Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект Обозначение гнезда W3 (мм) (R L) Мин. Макс. ar (мм) Локатор Наличие Державка Наличие 50 70 14 (5G1R4J11) GYM25LD-J14-050 70 110 14 (5G1R4J12) GYM25LD-J14-070 25 1 (5G1R4J22) GYM25LD-J25-070 R 110 200 14 (5G1R4J13) GYM25LD-J14-110 GYHR2525M90-M25L 25 1 (5G1R4J23) GYM25LD-J25-110 170 280 14 (5G1R4J14) GYM25LD-J14-170 25 1 (5G1R4J24) GYM25LD-J25-170 6.00 250 999 14 (5G1R4J15) GYM25LD-J14-250 J 25 1 (5G1R4J25) GYM25LD-J25-250 6.35 50 70 14 (5G1L4J11) GYM25RD-J14-050 70 110 14 (5G1L4J12) GYM25RD-J14-070 25 1 (5G1L4J22) GYM25RD-J25-070 L 110 200 14 (5G1L4J13) GYM25RD-J14-110 GYHL2525M90-M25R 25 1 (5G1L4J23) GYM25RD-J25-110 170 280 14 (5G1L4J14) GYM25RD-J14-170 25 1 (5G1L4J24) GYM25RD-J25-170 250 999 14 (5G1L4J15) GYM25RD-J14-250 25 1 (5G1L4J25) GYM25RD-J25-250 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на 010 011. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе.
