372 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F060 |
|||||

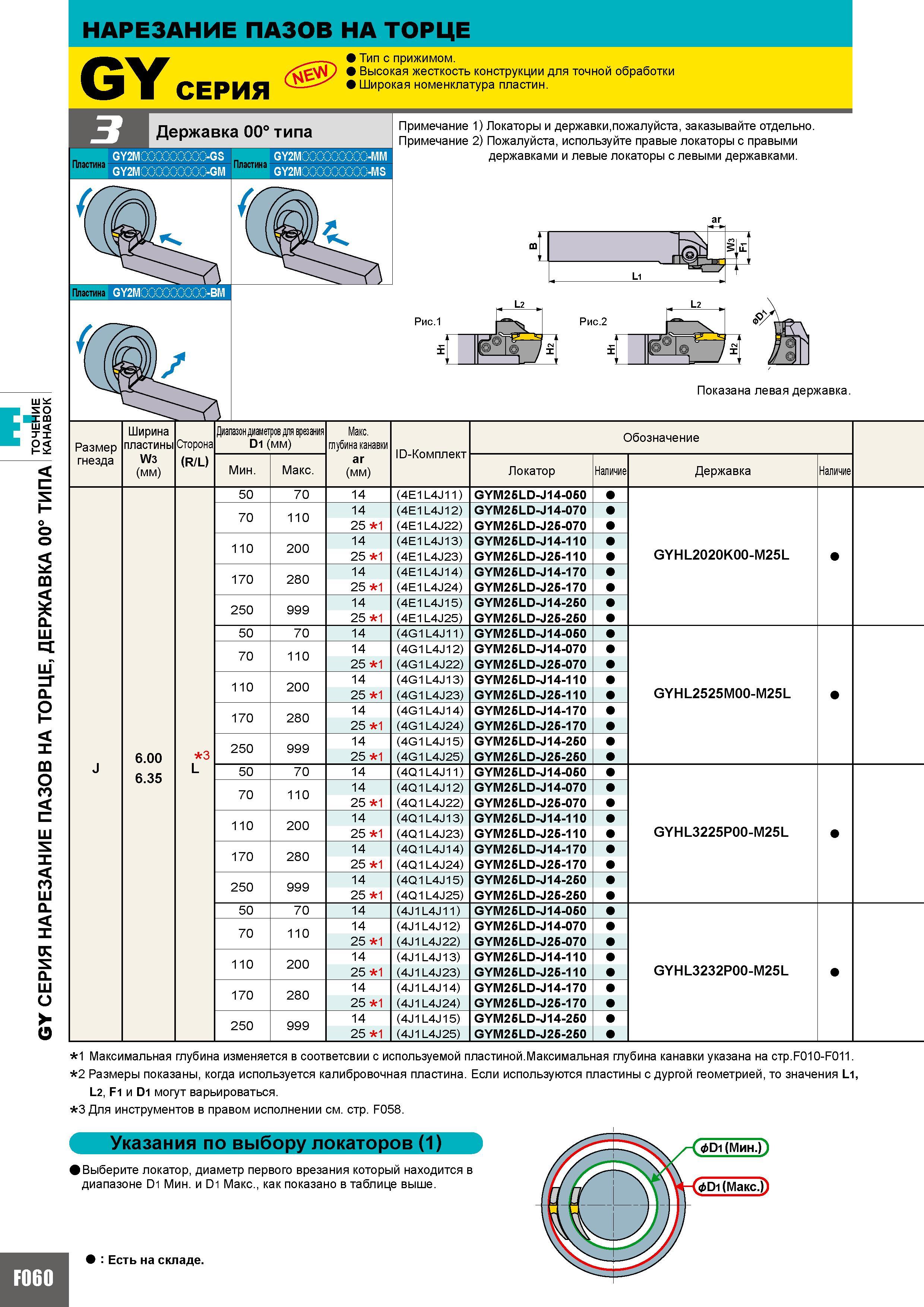

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F060 0372 Lab2u НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 00 типа GM - GSS SM Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Рис.1 Показана левая державка. Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки аг (мм) ID-Комплект Обозначение Мин. Макс. Локатор Наличие Державка Наличие 50 70 14 (4E1L4J11) GYM25LD-J14-050 70 110 14 (4E1L4J12) GYM25LD-J14-070 25 1 (4E1L4J22) GYM25LD-j25-070 110 200 14 (4E1L4J13) GYM25LD-J14-110 25 1 (4E1L4J23) GYM25LD-J25-110 GYHL2020K00-M25L 170 280 14 (4E1L4J14) GYM25LD-J14-170 25 1 (4E1L4J24) GYM25LD-j25-170 250 999 14 (4E1L4J15) GYM25LD-J14-250 25 1 (4E1L4J25) GYM25LD-J25-250 50 70 14 (4G1L4J11) GYM25LD-J14-050 70 110 14 (4G1L4J12) GYM25LD-J14-070 25 1 (4G1L4J22) GYM25LD-J25-070 110 200 14 (4G1L4J13) GYM25LD-J14-110 25 1 (4G1L4J23) GYM25LD-J25-110 GYHL2525M00-M25L 170 280 14 (4G1L4J14) GYM25LD-J14-170 25 1 (4G1L4J24) GYM25LD-J25-170 250 999 14 (4G1L4J15) GYM25LD-J14-250 25 1 (4G1L4J25) GYM25LD-J25-250 50 70 14 (4Q1L4J11) GYM25LD-J14-050 70 110 14 (4Q1L4J12) GYM25LD-J14-070 25 1 (4Q1L4J22) GYM25LD-j25-070 110 200 14 (4Q1L4J13) GYM25LD-J14-110 25 1 (4Q1L4J23) GYM25LD-J25-110 GYHL3225P00-M25L 170 280 14 (4Q1L4J14) GYM25LD-J14-170 25 1 (4Q1L4J24) GYM25LD-j25-170 250 999 14 (4Q1L4J15) GYM25LD-J14-250 25 1 (4Q1L4J25) GYM25LD-J25-250 50 70 14 (4J1L4J11) GYM25LD-J14-050 70 110 14 (4J1L4J12) GYM25LD-J14-070 25 1 (4J1L4J22) GYM25LD-J25-070 110 200 14 (4J1L4J13) GYM25LD-J14-110 25 1 (4J1L4J23) GYM25LD-J25-110 GYHL3232P00-M25L 170 280 14 (4J1L4J14) GYM25LD-J14-170 25 1 (4J1L4J24) GYM25LD-J25-170 250 999 14 (4J1L4J15) GYM25LD-J14-250 25 1 (4J1L4J25) GYM25LD-J25-250 Размер гнезда Ширина пластины W3 (мм) Сторона (R L) 6.00 6.35 3 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр 010 011. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в правом исполнении см. стр. F058. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. аг J |
|||||
