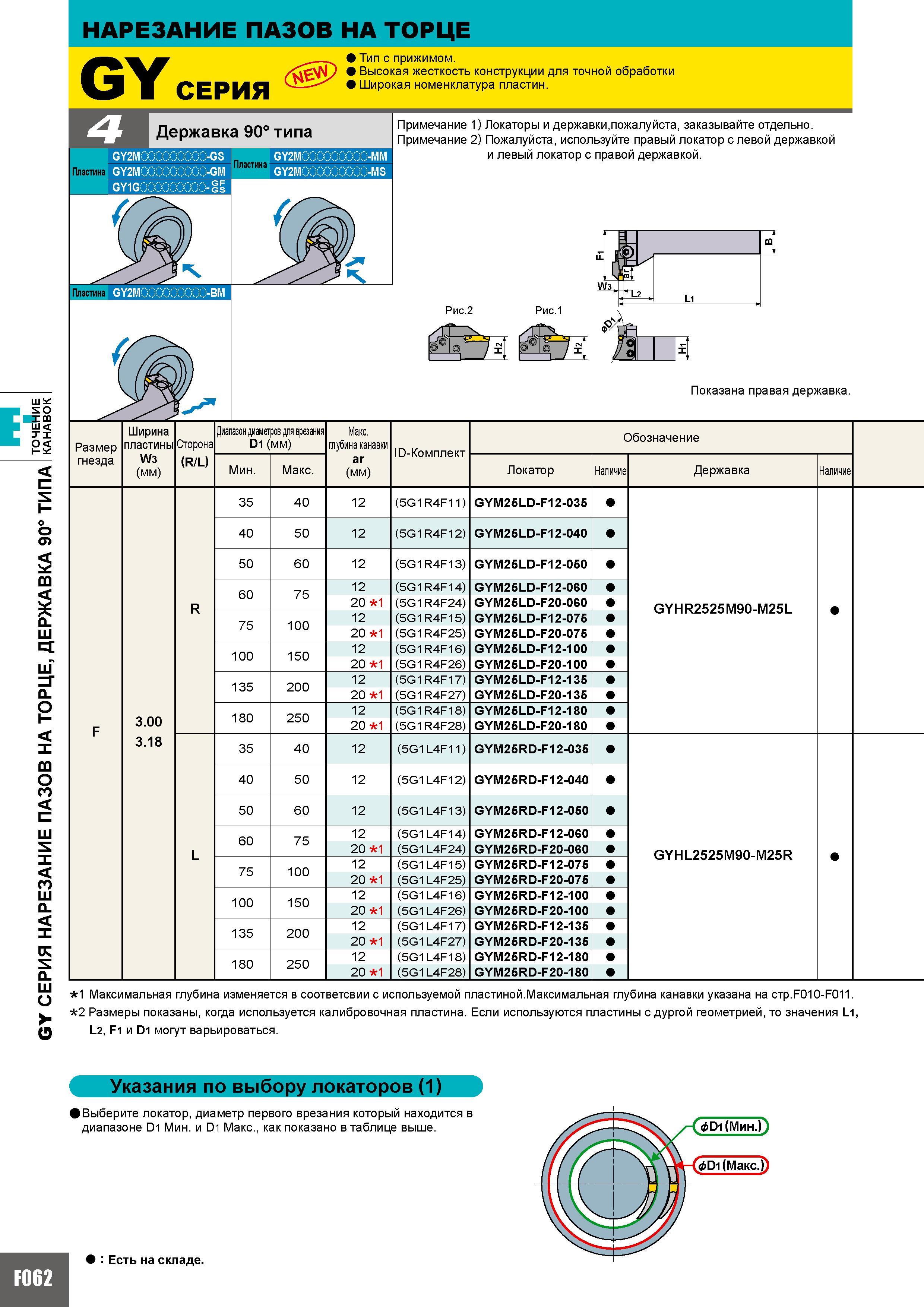

374 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F062

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F062 0374 Lab2u

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ Е GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. GY2M0QQQ -GS Пластина GY2M0QQQ -GM GY1G0QQQ - GS ИО ICQ ЧН R3 КА В Е Д Е О В О А Е А Е А Н И Е С Y G Державка 90 типа Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Рис.1 Показана правая державка. Размер Ширина пластины Сторона Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект О гнезда W3 (мм) (R L) Мин. Макс. аг (мм) Локатор Наличие 35 40 12 (5G1R4F11) GYM25LD-F12-035 40 50 12 (5G1R4F12) GYM25LD-F12-040 50 60 12 (5G1R4F13) GYM25LD-F12-050 60 75 12 (5G1R4F14) GYM25LD-F12-060 R 20 1 (5G1R4F24) GYM25LD-F20-060 75 100 12 (5G1R4F15) GYM25LD-F12-075 20 1 (5G1R4F25) GYM25LD-F20-075 100 150 12 (5G1R4F16) GYM25LD-F12-100 20 1 (5G1R4F26) GYM25LD-F20-100 135 200 12 (5G1R4F17) GYM25LD-F12-135 20 1 (5G1R4F27) GYM25LD-F20-135 3.00 180 250 12 (5G1R4F18) GYM25LD-F12-180 F 20 1 (5G1R4F28) GYM25LD-F20-180 3.18 35 40 12 (5G1L4F11) GYM25RD-F12-035 40 50 12 (5G1L4F12) GYM25RD-F12-040 50 60 12 (5G1L4F13) GYM25RD-F12-050 60 75 12 (5G1L4F14) GYM25RD-F12-060 L 20 1 (5G1L4F24) GYM25RD-F20-060 75 100 12 (5G1L4F15) GYM25RD-F12-075 20 1 (5G1L4F25) GYM25RD-F20-075 100 150 12 (5G1L4F16) GYM25RD-F12-100 20 1 (5G1L4F26) GYM25RD-F20-100 135 200 12 (5G1L4F17) GYM25RD-F12-135 20 1 (5G1L4F27) GYM25RD-F20-135 180 250 12 (5G1L4F18) GYM25RD-F12-180 20 1 (5G1L4F28) GYM25RD-F20-180 Обозначение Державка Наличие GYHR2525M90-M25L GYHL2525M90-M25R 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.Р010-Р011. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. F062 Есть на складе.
