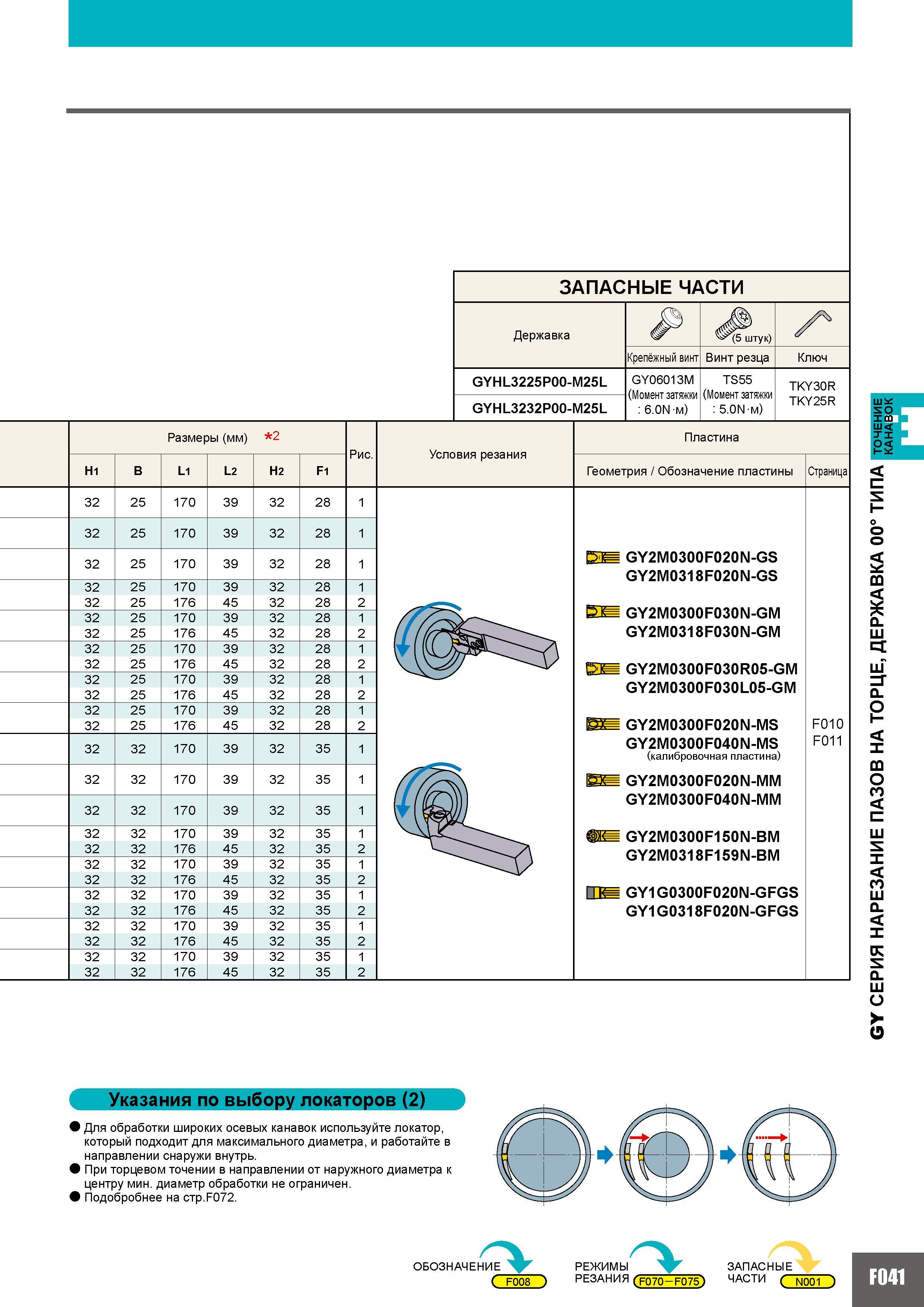

353 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F041

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F041 0353 Lab2u

ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHL3225P00-M25L GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHL3232P00-M25L Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 32 25 170 39 32 28 1 32 25 170 39 32 28 1 32 25 170 39 32 28 1 32 25 170 39 32 28 1 32 25 176 45 32 28 32 25 170 39 32 28 1 32 25 176 45 32 28 32 25 170 39 32 28 1 32 25 176 45 32 28 32 25 170 39 32 28 1 32 25 176 45 32 28 32 25 170 39 32 28 1 32 25 176 45 32 28 32 32 170 39 32 35 1 32 32 170 39 32 35 1 32 32 170 39 32 35 1 32 32 170 39 32 35 1 32 32 176 45 32 35 32 32 170 39 32 35 1 32 32 176 45 32 35 32 32 170 39 32 35 1 32 32 176 45 32 35 32 32 170 39 32 35 1 32 32 176 45 32 35 32 32 170 39 32 35 1 32 32 176 45 32 35 2 Условия резания Пластина Геометрия Обозначение пластины Страница БШ GY2M0300F020N-GS GY2M0318F020N-GS в GY2M0300F030N-GM GY2M0318F030N-GM GY2M0300F030R05-GM GY2M0300F030L05-GM ШШ GY2M0300F020N-MS GY2M0300F040N-MS (калибровочная пластина) ШШ GY2M0300F020N-MM GY2M0300F040N-MM GY2M0300F150N-BM GY2M0318F159N-BM ПШ GY1G0300F020N-GFGS GY1G0318F020N-GFGS F010 F011 Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на стр.Р072. ОБОЗНАЧЕНИЕ ( F008 ) '''"V НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F070-F0751) ЗАПАСНЫЕ ЧАСТИ ( N001 ) F041 GY СЕРИЯ НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ ДЕРЖАВКА 00 ТИПА ТОЧЕНИЕ 1 1 "Л 11Л ПЛ1
