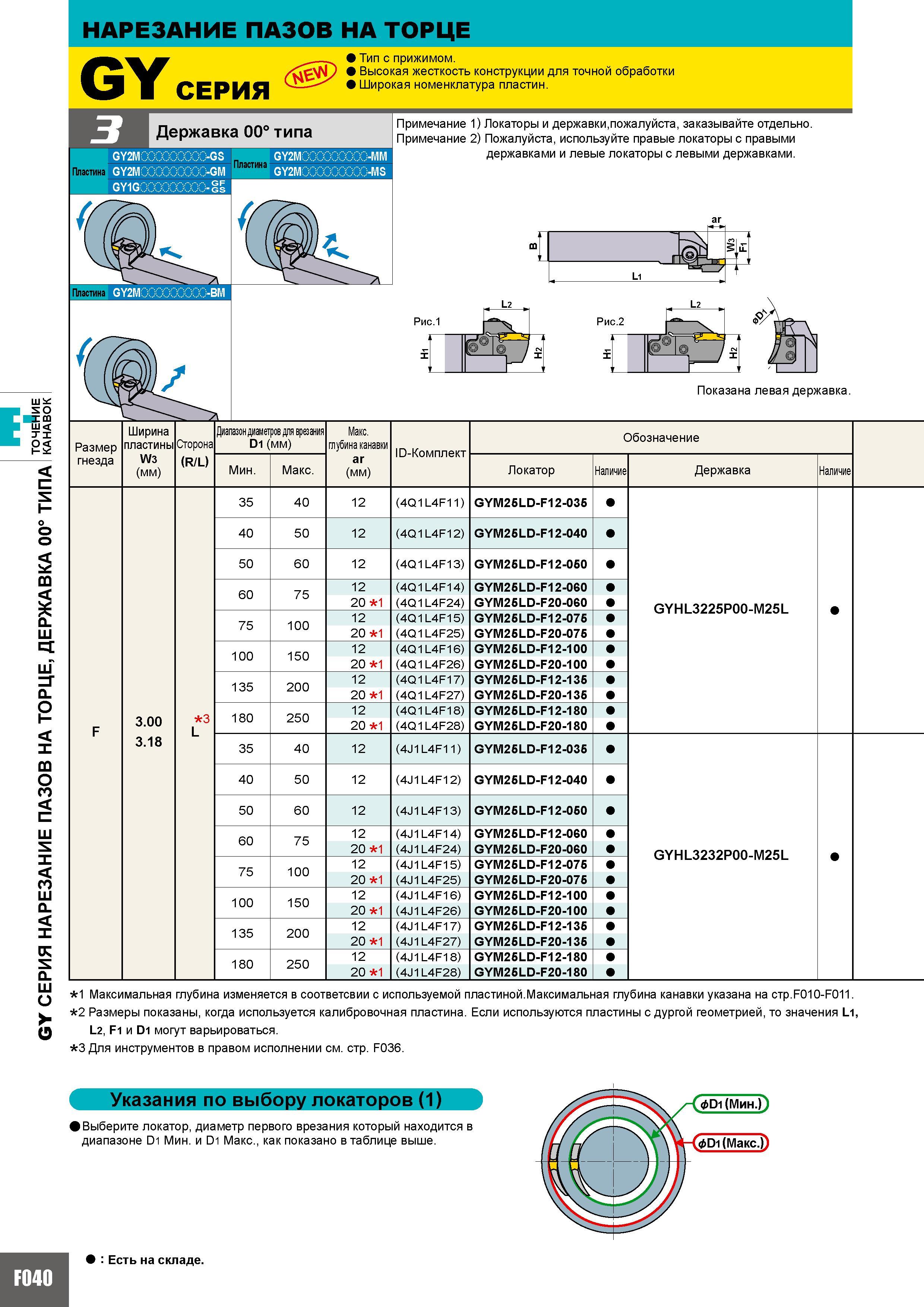

352 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F040

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F040 0352 Lab2u

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ Е GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Пластина GY2M -GS GY2M -GM GY1G - GGFS ti ИО XCQ ЧН R3 0 0 КА В Е Д Е О В О А Е А Е А Н И Е С Y G Державка 00 типа Д Пластина SM Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Рис.1 Рис.2 1 -V Показана левая державка. Размер гнезда Ширина пластины W3 (мм) Сторона (R L) D1 (мм) Обозначение Мин. Макс. аг (мм) Локатор Наличие Державка Наличие 35 40 12 (4Q1L4F11) GYM25LD-F12-035 40 50 12 (4Q1L4F12) GYM25LD-F12-040 50 60 12 (4Q1L4F13) GYM25LD-F12-050 60 75 12 (4Q1L4F14) GYM25LD-F12-060 20 1 (4Q1L4F24) GYM25LD-F20-060 GYHL3225P00-M25L 75 100 12 (4Q1L4F15) GYM25LD-F12-075 20 1 (4Q1L4F25) GYM25LD-F20-075 100 150 12 (4Q1L4F16) GYM25LD-F12-100 20 1 (4Q1L4F26) GYM25LD-F20-100 135 200 12 (4Q1L4F17) GYM25LD-F12-135 20 1 (4Q1L4F27) GYM25LD-F20-135 180 250 12 (4Q1L4F18) GYM25LD-F12-180 20 1 (4Q1L4F28) GYM25LD-F20-180 35 40 12 (4J1L4F11) GYM25LD-F12-035 40 50 12 (4J1L4F12) GYM25LD-F12-040 50 60 12 (4J1L4F13) GYM25LD-F12-050 60 75 12 (4J1L4F14) GYM25LD-F12-060 20 1 (4J1L4F24) GYM25LD-F20-060 GYHL3232P00-M25L 75 100 12 (4J1L4F15) GYM25LD-F12-075 20 1 (4J1L4F25) GYM25LD-F20-075 100 150 12 (4J1L4F16) GYM25LD-F12-100 20 1 (4J1L4F26) GYM25LD-F20-100 135 200 12 (4J1L4F17) GYM25LD-F12-135 20 1 (4J1L4F27) GYM25LD-F20-135 180 250 12 (4J1L4F18) GYM25LD-F12-180 20 1 (4J1L4F28) GYM25LD-F20-180 3.00 3.18 3 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.Р010-Р011. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в правом исполнении см. стр. F036. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. Есть на складе. аг F
