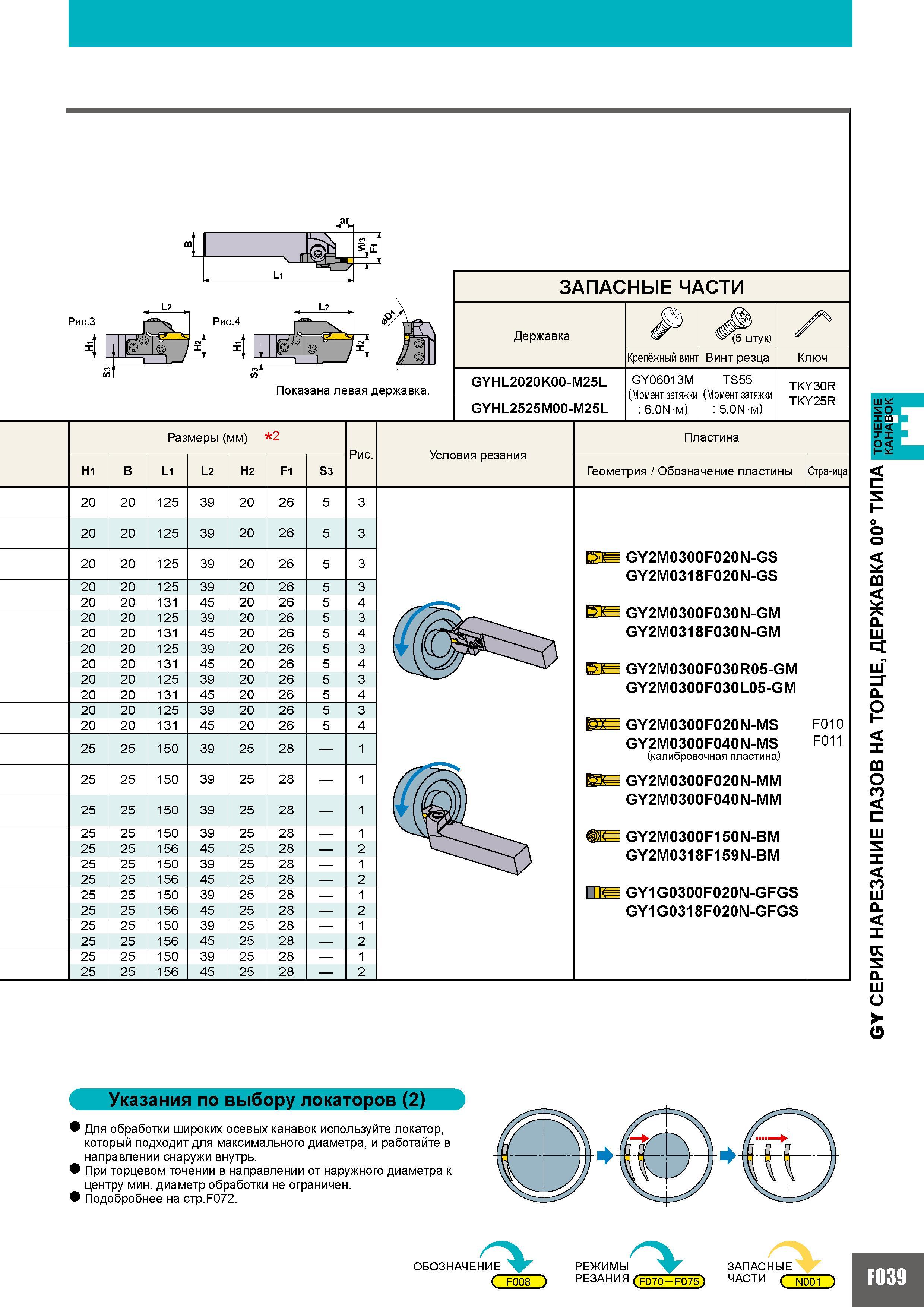

351 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F039

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F039 0351 Lab2u

Рис.3 Показана левая державка. ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHL2020K00-M25L GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHL2525M00-M25L Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 131 45 20 26 5 4 20 20 125 39 20 26 5 3 20 20 131 45 20 26 5 4 20 20 125 39 20 26 5 3 20 20 131 45 20 26 5 4 20 20 125 39 20 26 5 3 20 20 131 45 20 26 5 4 20 20 125 39 20 26 5 3 20 20 131 45 20 26 5 4 25 25 150 39 25 28 1 25 25 150 39 25 28 1 25 25 150 39 25 28 1 25 25 150 39 25 28 1 25 25 156 45 25 28 25 25 150 39 25 28 1 25 25 156 45 25 28 25 25 150 39 25 28 1 25 25 156 45 25 28 25 25 150 39 25 28 1 25 25 156 45 25 28 25 25 150 39 25 28 1 25 25 156 45 25 28 2 Условия резания Пластина Геометрия Обозначение пластины Страница С-Е55 GY2M0300F020N-GS GY2M0318F020N-GS GY2M0300F030N-GM GY2M0318F030N-GM GY2M0300F030R05-GM GY2M0300F030L05-GM 1Ш GY2M0300F020N-MS GY2M0300F040N-MS (калибровочная пластина) 01 FF GY2M0300F020N-MM GY2M0300F040N-MM GY2M0300F150N-BM GY2M0318F159N-BM ГПР GY1G0300F020N-GFGS GY1G0318F020N-GFGS Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на стр.Р072. ОБОЗНАЧЕНИЕ ( F008 ) ''"V НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F070-F075) ЗАПАСНЫЕ ЧАСТИ ( N001 ) F039 GY СЕРИЯ НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ ДЕРЖАВКА 00 ТИПА ТОЧЕНИЕ 1 W L1Л D -
