348 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F036

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F036 0348 Lab2u

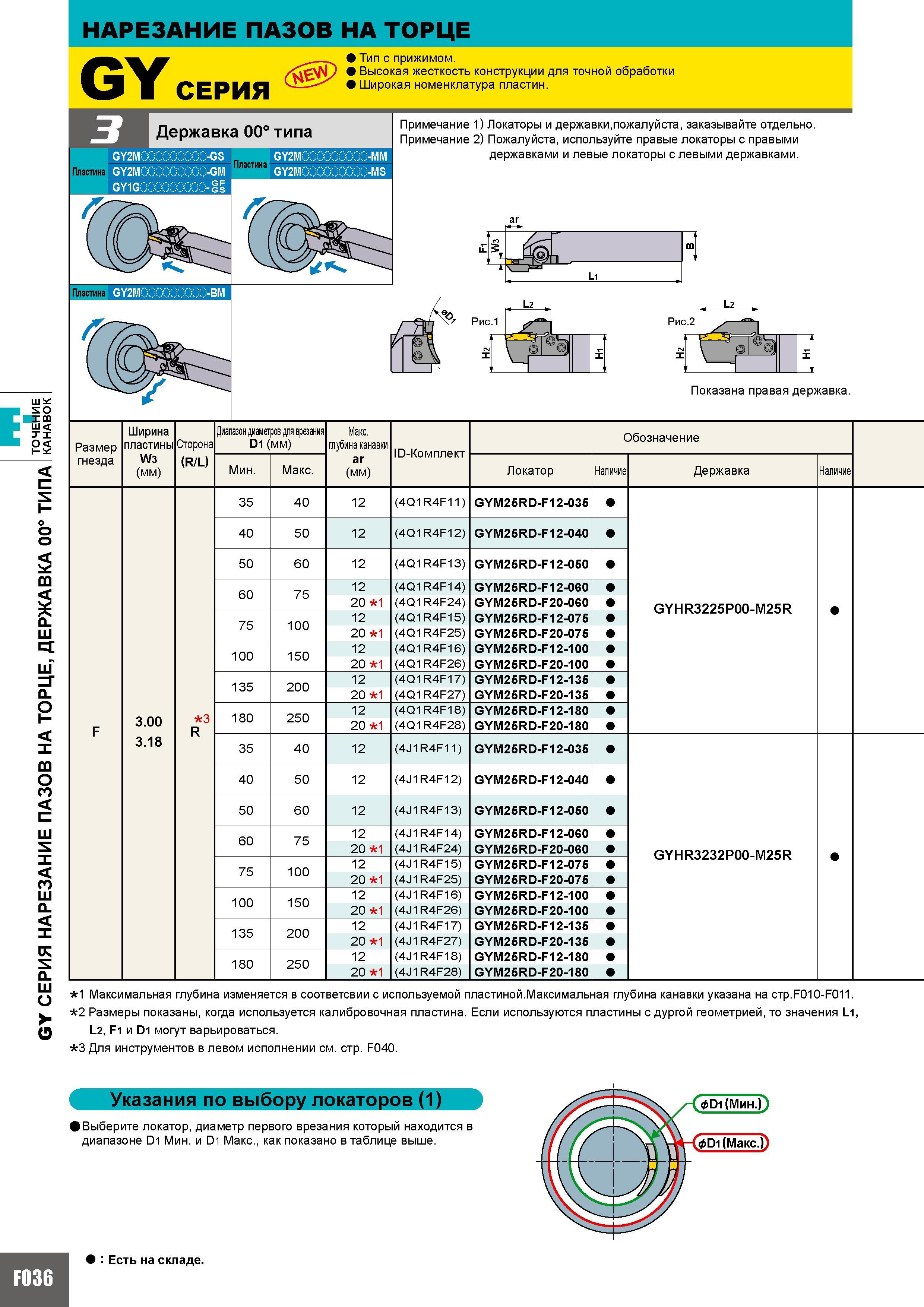

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 00 типа Пластина GY2M -GS GY2M -GM GY1G - GGFS Пластина gig (j Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. T i Isl L1 Рис Рис.2 а Показана правая державка. Размер Ширина пластины Сторона Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект О гнезда W3 (мм) (R L) Мин. Макс. ar (мм) Локатор Наличие 35 40 12 (4Q1R4F11) GYM25RD-F12-035 40 50 12 (4Q1R4F12) GYM25RD-F12-040 50 60 12 (4Q1R4F13) GYM25RD-F12-050 60 75 12 (4Q1R4F14) GYM25RD-F12-060 20 1 (4Q1R4F24) GYM25RD-F20-060 75 100 12 (4Q1R4F15) GYM25RD-F12-075 20 1 (4Q1R4F25) GYM25RD-F20-075 100 150 12 (4Q1R4F16) GYM25RD-F12-100 20 1 (4Q1R4F26) GYM25RD-F20-100 135 200 12 (4Q1R4F17) GYM25RD-F12-135 20 1 (4Q1R4F27) GYM25RD-F20-135 3.00 3 R 180 250 12 (4Q1R4F18) GYM25RD-F12-180 F 20 1 (4Q1R4F28) GYM25RD-F20-180 3.18 35 40 12 (4J1R4F11) GYM25RD-F12-035 40 50 12 (4J1R4F12) GYM25RD-F12-040 50 60 12 (4J1R4F13) GYM25RD-F12-050 60 75 12 (4J1R4F14) GYM25RD-F12-060 20 1 (4J1R4F24) GYM25RD-F20-060 75 100 12 (4J1R4F15) GYM25RD-F12-075 20 1 (4J1R4F25) GYM25RD-F20-075 100 150 12 (4J1R4F16) GYM25RD-F12-100 20 1 (4J1R4F26) GYM25RD-F20-100 135 200 12 (4J1R4F17) GYM25RD-F12-135 20 1 (4J1R4F27) GYM25RD-F20-135 180 250 12 (4J1R4F18) GYM25RD-F12-180 20 1 (4J1R4F28) GYM25RD-F20-180 Обозначение Державка Наличие о КА m Е UJ О m О А Е А Е А Н к И Е С - О GYHR3225P00-M25R GYHR3232P00-M25R 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.F 1 -F 11. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в левом исполнении см. стр. F040. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. F036 Есть на складе. ar
