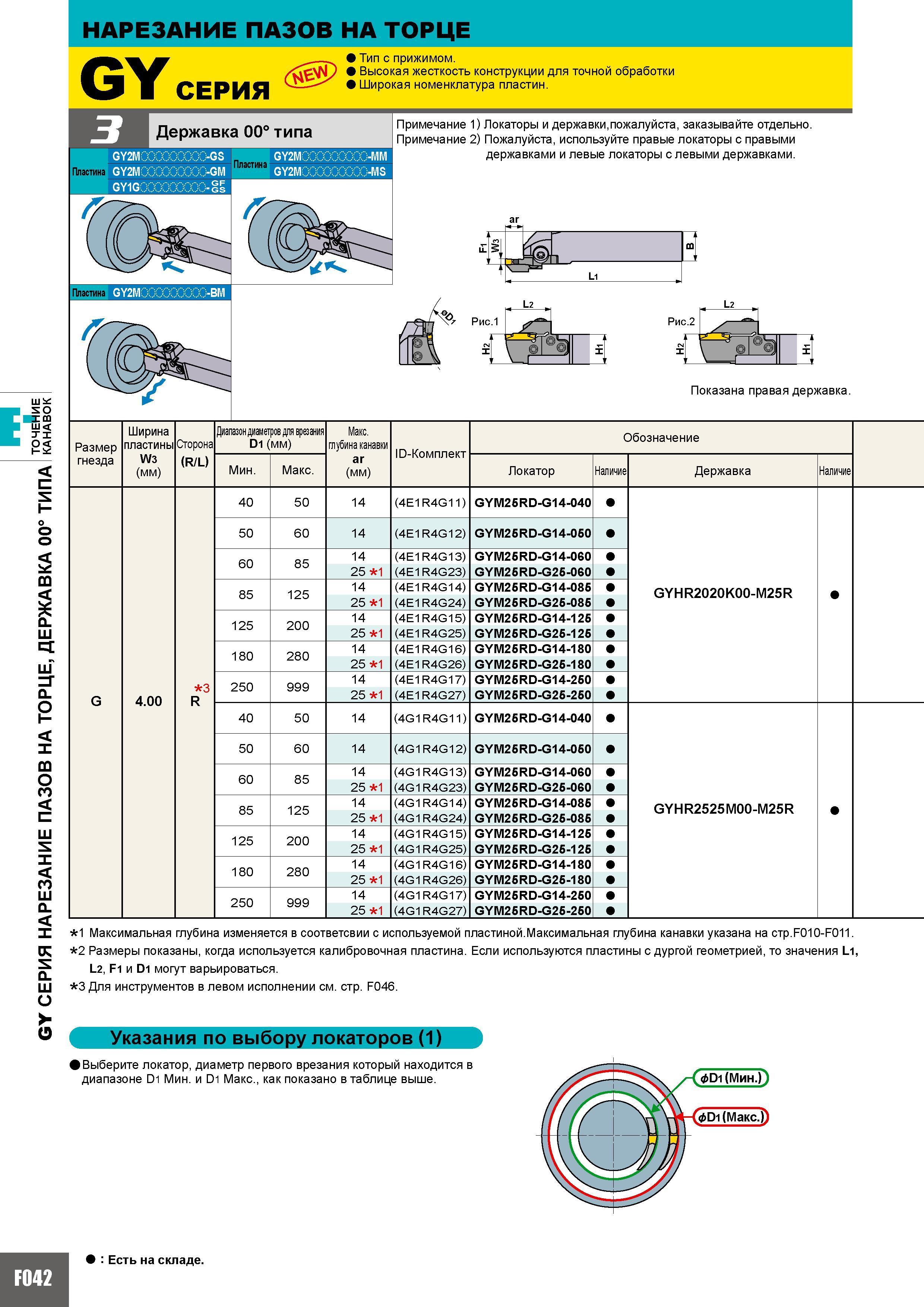

354 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F042

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F042 0354 Lab2u

НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Державка 00 типа Пластина GY2M -GS GY2M -GM GY1Gooooooooo- GGFS Dies Пластина SSJg (j Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. T i Isl L1 Рис Рис.2 Показана правая державка. Размер Ширина пластины Сторона Диапазон диаметров для врезания D1 (мм) Макс. глубина канавки ID-Комплект О гнезда W3 (мм) (R L) Мин. Макс. ar (мм) Локатор Наличие 40 50 14 (4E1R4G11) GYM25RD-G14-040 50 60 14 (4E1R4G12) GYM25RD-G14-050 60 85 14 (4E1R4G13) GYM25RD-G14-060 25 1 (4E1R4G23) GYM25RD-G25-060 85 125 14 (4E1R4G14) GYM25RD-G14-085 25 1 (4E1R4G24) GYM25RD-G25-085 125 200 14 (4E1R4G15) GYM25RD-G14-125 25 1 (4E1R4G25) GYM25RD-G25-125 180 280 14 (4E1R4G16) GYM25RD-G14-180 25 1 (4E1R4G26) GYM25RD-G25-180 3 R 250 999 14 (4E1R4G17) GYM25RD-G14-250 G 4.00 25 1 (4E1R4G27) GYM25RD-G25-250 40 50 14 (4G1R4G11) GYM25RD-G14-040 50 60 14 (4G1R4G12) GYM25RD-G14-050 60 85 14 (4G1R4G13) GYM25RD-G14-060 25 1 (4G1R4G23) GYM25RD-G25-060 85 125 14 (4G1R4G14) GYM25RD-G14-085 25 1 (4G1R4G24) GYM25RD-G25-085 125 200 14 (4G1R4G15) GYM25RD-G14-125 25 1 (4G1R4G25) GYM25RD-G25-125 180 280 14 (4G1R4G16) GYM25RD-G14-180 25 1 (4G1R4G26) GYM25RD-G25-180 250 999 14 (4G1R4G17) GYM25RD-G14-250 25 1 (4G1R4G27) GYM25RD-G25-250 Обозначение Державка Наличие 0 0 КА В Е Д Е О В О А Е А Е А Н И Е С Y G GYHR2020K00-M25R GYHR2525M00-M25R 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.F 1 -F 11. 2 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 F1 и D1 могут варьироваться. 3 Для инструментов в левом исполнении см. стр. F046. Указания по выбору локаторов (1) Выберите локатор диаметр первого врезания который находится в диапазоне D1 Мин. и D1 Макс. как показано в таблице выше. F042 Есть на складе. ar
