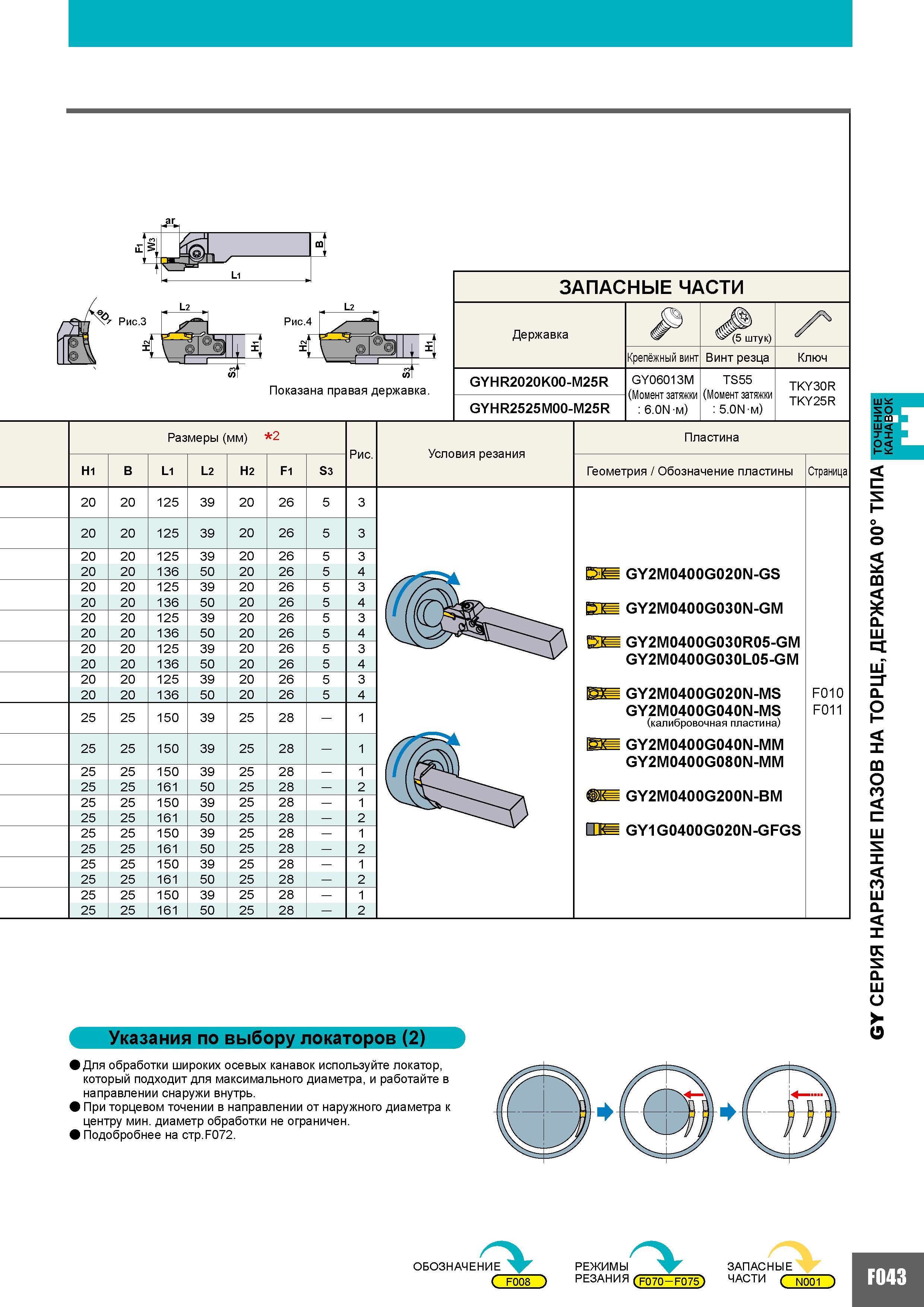

355 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F043

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F043 0355 Lab2u

Показана правая державка. ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHR2020K00-M25R GY06013M (Момент затяжки 6.0N/м) TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHR2525M00-M25R Размеры (мм) 2 Рис. H1 B L1 L2 H2 F1 S3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 150 39 25 28 - 1 25 25 150 39 25 28 - 1 25 25 150 39 25 28 - 1 25 25 161 50 25 28 - 2 25 25 150 39 25 28 - 1 25 25 161 50 25 28 - 2 25 25 150 39 25 28 - 1 25 25 161 50 25 28 - 2 25 25 150 39 25 28 - 1 25 25 161 50 25 28 - 2 25 25 150 39 25 28 - 1 25 25 161 50 25 28 - 2 Условия резания Пластина Геометрия Обозначение пластины Страница ИШ GY2M0400G020N-GS ЕШ GY2M0400G030N-GM ЕШ GY2M0400G030R05-GM GY2M0400G030L05-GM БШ GY2M0400G020N-MS GY2M0400G040N-MS (калибровочная пластина) БШ GY2M0400G040N-MM GY2M0400G080N-MM F010 F011 ШИ GY2M0400G200N-BM ПШ GY1G0400G020N-GFGS Указания по выбору локаторов (2) Для обработки широких осевых канавок используйте локатор который подходит для максимального диаметра и работайте в направлении снаружи внутрь. При торцевом точении в направлении от наружного диаметра к центру мин. диаметр обработки не ограничен. Подобробнее на стр.Р072. ОБОЗНАЧЕНИЕ F008 НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F070-F0751) ЗАПАСНЫЕ ЧАСТИ С N001 ) F043 GY СЕРИЯ НАРЕЗАНИЕ ПАЗОВ НА ТОРЦЕ ДЕРЖАВКА 00 ТИПА ТОЧЕНИЕ 1 1 'АиАОЛ1
