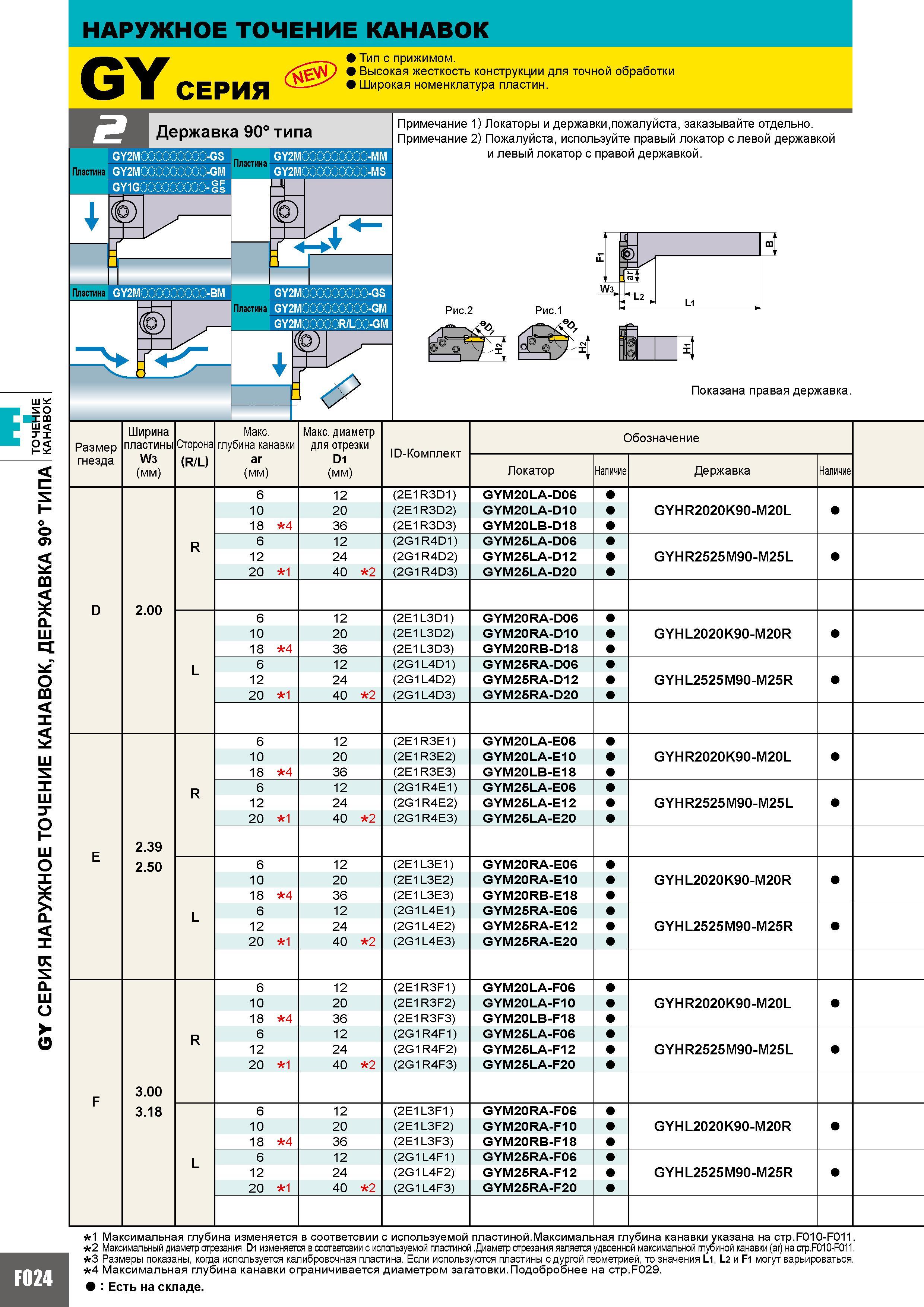

336 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F024

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F024 0336 Lab2u

НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Рис.1 Показана правая державка. Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Макс. глубина канавки ar (мм) Макс. диаметр для отрезки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 6 12 (2E1R3D1) GYM20LA-D06 10 20 (2E1R3D2) GYM20LA-D10 GYHR2020K90-M20L R 18 4 36 (2E1R3D3) GYM20LB-D18 6 12 (2G1R4D1) GYM25LA-D06 12 24 (2G1R4D2) GYM25LA-D12 GYHR2525M90-M25L D 2.00 20 1 40 2 (2G1R4D3) GYM25LA-D20 6 12 (2E1L3D1) GYM20RA-D06 10 20 (2E1L3D2) GYM20RA-D10 GYHL2020K90-M20R L 18 4 36 (2E1L3D3) GYM20RB-D18 6 12 (2G1L4D1) GYM25RA-D06 12 24 (2G1L4D2) GYM25RA-D12 GYHL2525M90-M25R 20 1 40 2 (2G1L4D3) GYM25RA-D20 6 12 (2E1R3E1) GYM20LA-E06 10 20 (2E1R3E2) GYM20LA-E10 GYHR2020K90-M20L R 18 4 36 (2E1R3E3) GYM20LB-E18 6 12 (2G1R4E1) GYM25LA-E06 12 24 (2G1R4E2) GYM25LA-E12 GYHR2525M90-M25L E 2.39 2.50 20 1 40 2 (2G1R4E3) GYM25LA-E20 6 12 (2E1L3E1) GYM20RA-E06 10 20 (2E1L3E2) GYM20RA-E10 GYHL2020K90-M20R L 18 4 36 (2E1L3E3) GYM20RB-E18 6 12 (2G1L4E1) GYM25RA-E06 12 24 (2G1L4E2) GYM25RA-E12 GYHL2525M90-M25R 20 1 40 2 (2G1L4E3) GYM25RA-E20 6 12 Ш3Р1) GYM20LA-F06 10 20 Ш3Р2) GYM20LA-F10 GYHR2020K90-M20L R 18 4 36 Ш3Р3) GYM20LB-F18 6 12 ДОШ4Р1) GYM25LA-F06 12 24 ДОШ4Р2) GYM25LA-F12 GYHR2525M90-M25L F 3.00 3.18 20 1 40 2 ДОШ4Р3) GYM25LA-F20 6 12 3Р1) GYM20RA-F06 10 20 3Р2) GYM20RA-F10 GYHL2020K90-M20R L 18 4 36 3Р3) GYM20RB-F18 6 12 ДО 4Р1) GYM25RA-F06 12 24 ДО 4Р2) GYM25RA-F12 GYHL2525M90-M25R 20 1 40 2 ДО 4Р3) GYM25RA-F20 F024 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.Р010-Р011. 2 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной .Диаметр отрезания является удвоенной максимальной глубиной канавки (ar) на стрР010-Р011. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 и F1 могут варьироваться. 4 Максимальная глубина канавки ограничивается диаметром загатовки.Подобробнее на стр.Р029. Есть на складе.
