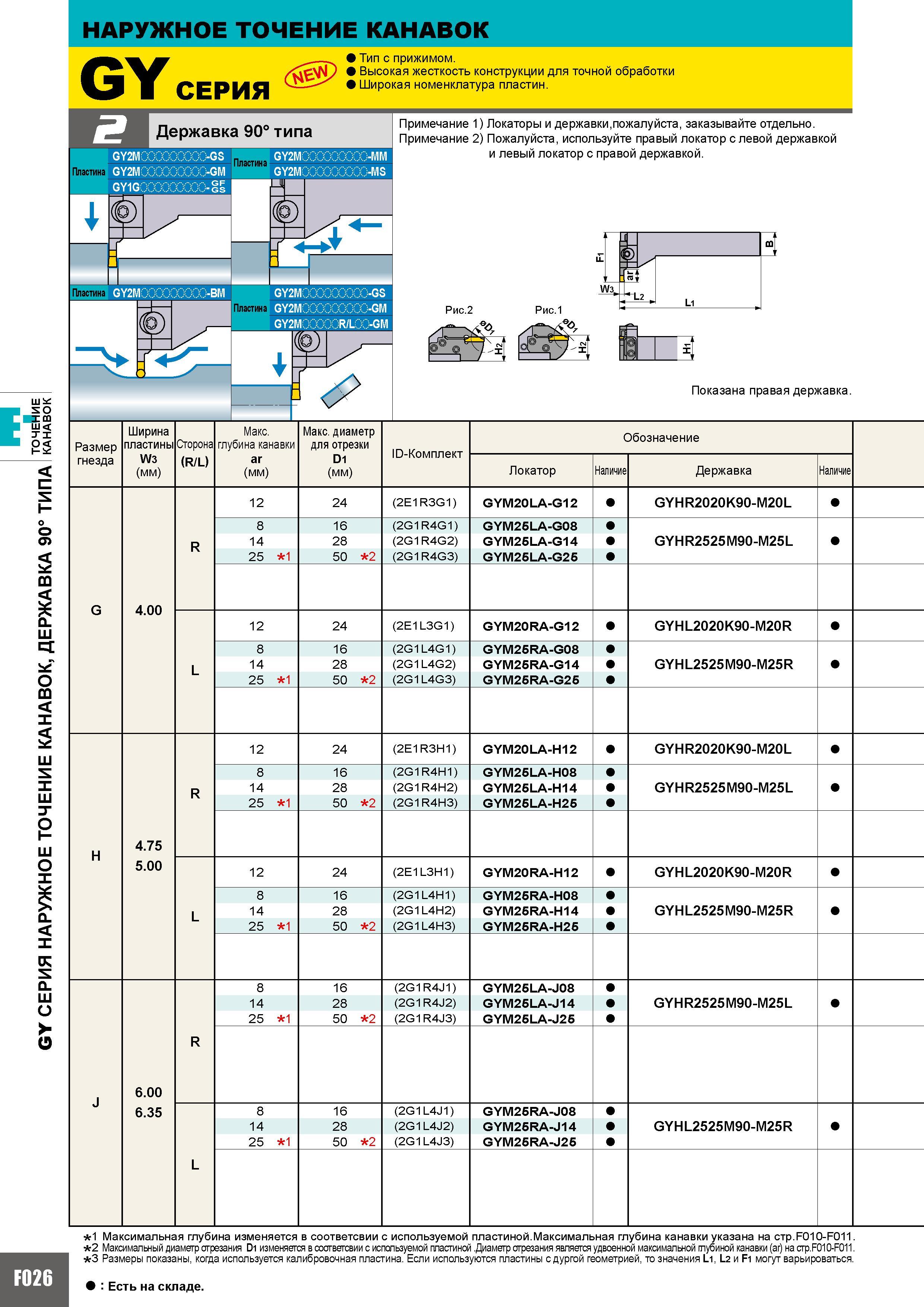

НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правый локатор с левой державкой и левый локатор с правой державкой. Рис.2 Рис.1 Показана правая державка. Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Макс. глубина канавки ar (мм) Макс. диаметр для отрезки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 12 24 (2E1R3G1) GYM20LA-G12 GYHR2020K90-M20L 8 16 (2G1R4G1) GYM25LA-G08 14 28 (2G1R4G2) GYM25LA-G14 GYHR2525M90-M25L 25 1 50 2 (2G1R4G3) GYM25LA-G25 12 24 (2E1L3G1) GYM20RA-G12 GYHL2020K90-M20R 8 16 (2G1L4G1) GYM25RA-G08 14 28 (2G1L4G2) GYM25RA-G14 GYHL2525M90-M25R 25 1 50 2 (2G1L4G3) GYM25RA-G25 12 24 (2E1R3H1) GYM20LA-H12 GYHR2020K90-M20L 8 16 (2G1R4H1) GYM25LA-H08 14 28 (2G1R4H2) GYM25LA-H14 GYHR2525M90-M25L 25 1 50 2 (2G1R4H3) GYM25LA-H25 12 24 (2E1L3H1) GYM20RA-H12 GYHL2020K90-M20R 8 16 (2G1L4H1) GYM25RA-H08 14 28 (2G1L4H2) GYM25RA-H14 GYHL2525M90-M25R 25 1 50 2 (2G1L4H3) GYM25RA-H25 8 16 (2G1R4J1) GYM25LA-J08 14 28 (2G1R4J2) GYM25LA-J14 GYHR2525M90-M25L 25 1 50 2 (2G1R4J3) GYM25LA-J25 8 16 (2G1L4J1) GYM25RA-J08 14 28 (2G1L4J2) GYM25RA-J14 GYHL2525M90-M25R 25 1 50 2 (2G1L4J3) GYM25RA-J25 R G 4.00 R 4.75 5.00 R 6.00 6.35 F026 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр 010 011. 2 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной .Диаметр отрезания является удвоенной максимальной глубиной канавки (ar) на стрР010 011. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 и F1 могут варьироваться. Есть на складе. L H L J L
