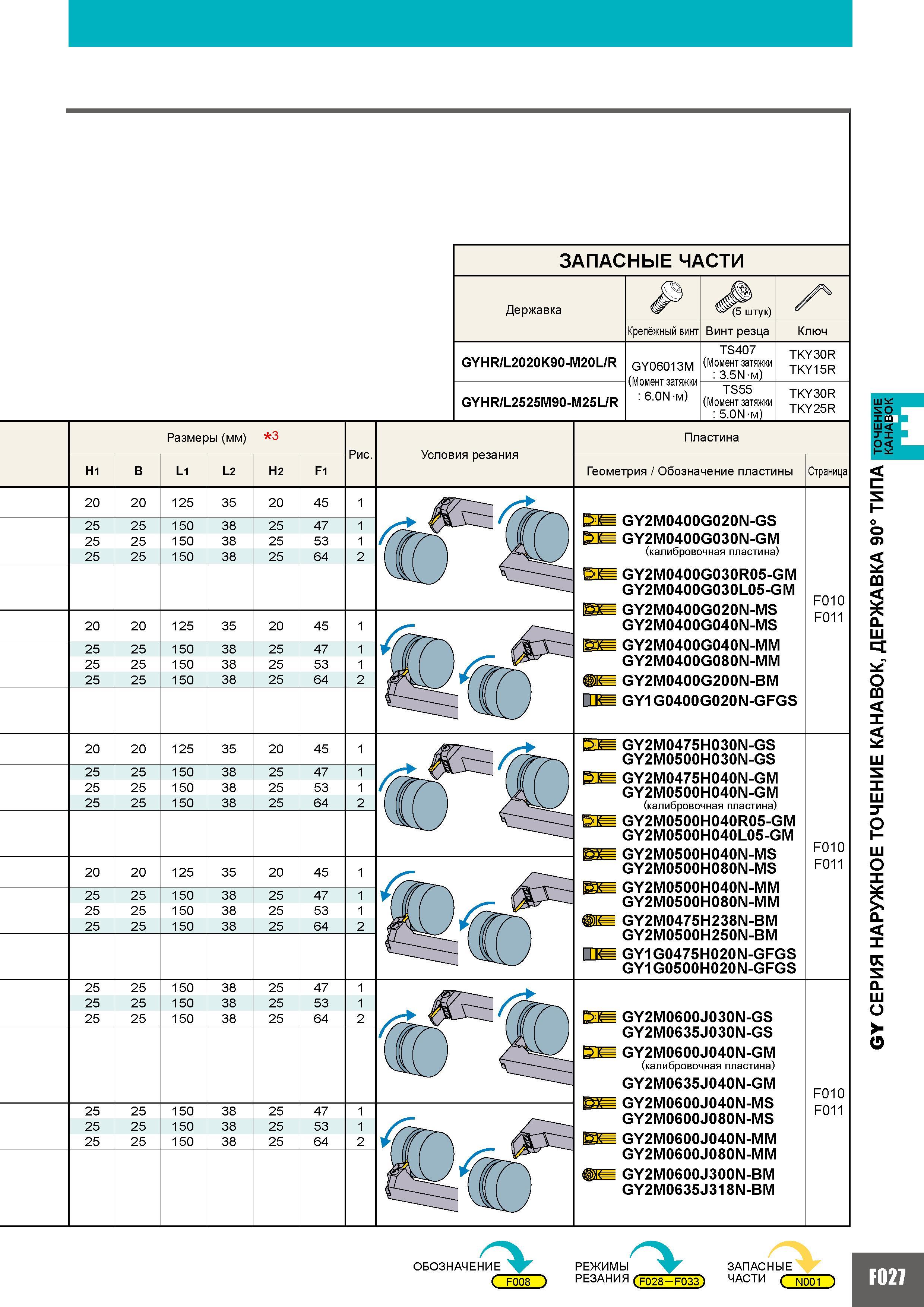

ЗАПАСНЫЕ ЧАСТИ Державка Крепёжный винт Винт резца Ключ GYHR L2020K90-M20L R GY06013M (Момент затяжки 6.0N/м) TS407 (Момент затяжки 3.5 м) TKY30R TKY15R GYHR L2525M90-M25L R TS55 (Момент затяжки 5.0 м) TKY30R TKY25R Размеры (мм) 3 H1 B L1 L2 H2 F1 20 20 125 35 20 45 1 25 25 150 38 25 47 1 25 25 150 38 25 53 1 25 25 150 38 25 64 2 20 20 125 35 20 45 1 25 25 150 38 25 47 1 25 25 150 38 25 53 1 25 25 150 38 25 64 2 20 20 125 35 20 45 1 25 25 150 38 25 47 1 25 25 150 38 25 53 1 25 25 150 38 25 64 2 20 20 125 35 20 45 1 25 25 150 38 25 47 1 25 25 150 38 25 53 1 25 25 150 38 25 64 2 25 25 150 38 25 47 1 25 25 150 38 25 53 1 25 25 150 38 25 64 2 25 25 150 38 25 47 1 25 25 150 38 25 53 1 25 25 150 38 25 64 2 Условия резания Пластина Геометрия Обозначение пластины Страница GY2M0400G020N-GS GY2M0400G030N-GM (калибровочная пластина) GY2M0400G030R05-GM GY2M0400G030L05-GM GY2M0400G020N-MS GY2M0400G040N-MS GY2M0400G040N-MM GY2M0400G080N-MM GY2M0400G200N-BM GY1G0400G020N-GFGS Р010 Р011 ЦШ GY2M0475H030N-GS GY2M0500H030N-GS 5Ш GY2M0475H040N-GM GY2M0500H040N-GM (калибровочная пластина) GY2M0500H040R05-GM GY2M0500H040L05-GM ШШ GY2M0500H040N-MS GY2M0500H080N-MS GY2M0500H040N-MM GY2M0500H080N-MM GY2M0475H238N-BM GY2M0500H250N-BM ПШ GY1G0475H020N-GFGS GY1G0500H020N-GFGS Р010 Р011 Е2Ш GY2M0600J030N-GS GY2M0635J030N-GS ВШ GY2M0600J040N-GM (калибровочная пластина) GY2M0635J040N-GM ШШ GY2M0600J040N-MS GY2M0600J080N-MS GY2M0600J040N-MM GY2M0600J080N-MM GY2M0600J300N-BM GY2M0635J318N-BM Р010 Р011 ОБОЗНАЧЕНИЕ ( Р008 ''"V НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (Р028-Р033) ЗАПАСНЫЕ ЧАСТИ ( N001 ) F027 GY СЕРИЯ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК ДЕРЖАВКА 90 ТИПА ТОЧЕНИЕ 1ГЛиЛОГ 1Г
