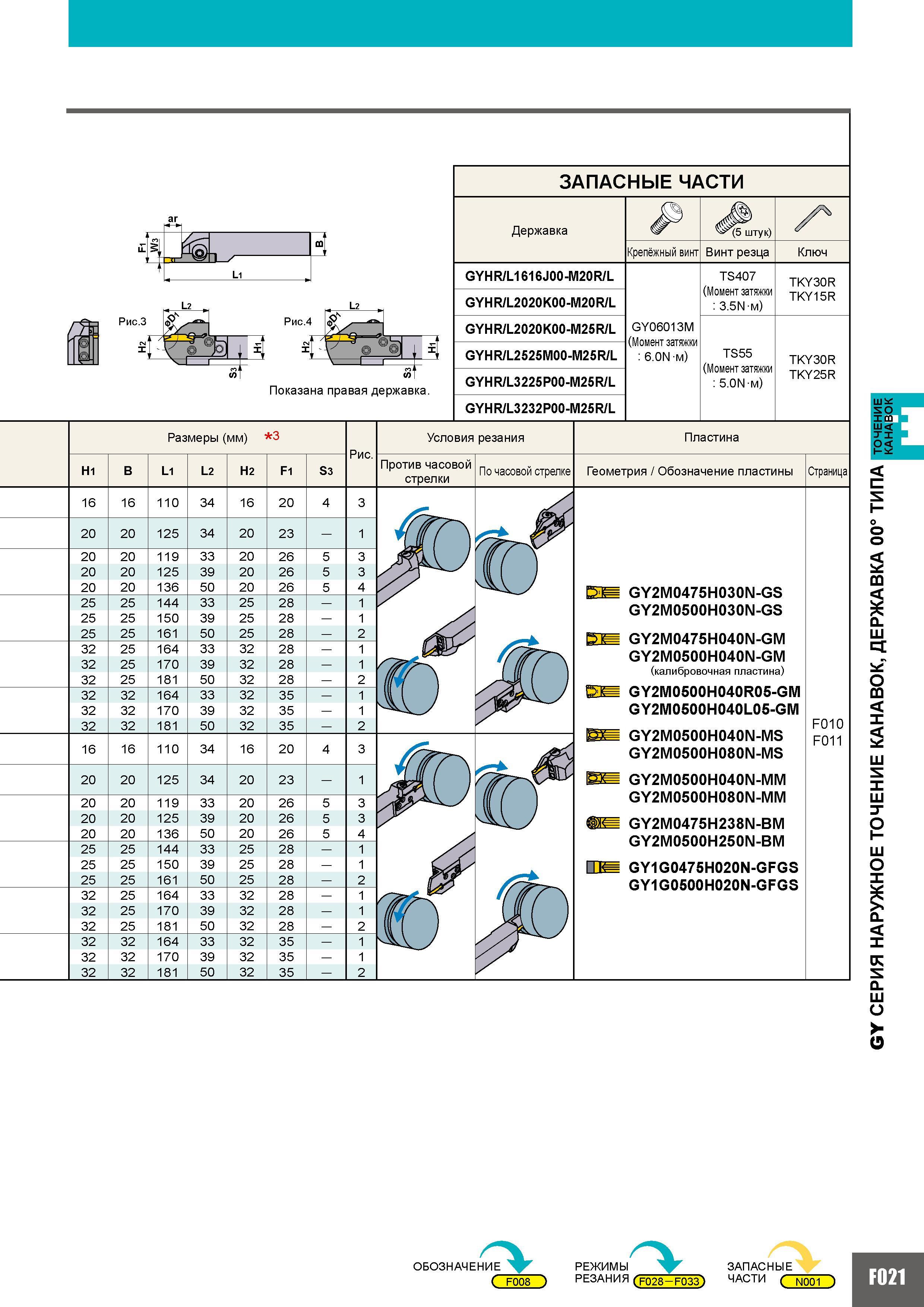

333 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F021

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F021 0333 Lab2u

Рис.3 w Показана правая державка. ЗАПАСНЫЕ ЧАСТИ Державка Штук) У4 Крепёжный винт Винт резца Ключ GYHR L1616J00-M20R L GY06013M (Момент затяжки 6.0N/м) TS407 (Момент затяжки 3.5 м) TKY30R TKY15R GYHR L2020K00-M20R L GYHR L2020K00-M25R L TS55 (Момент затяжки 5.0 м) TKY30R TKY25R GYHR L2525M00-M25R L GYHR L3225P00-M25R L GYHR L3232P00-M25R L Размеры (мм) 3 Рис. H1 B L1 L2 H2 F1 S3 16 16 110 34 16 20 4 3 20 20 125 34 20 23 1 20 20 119 33 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 144 33 25 28 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 32 25 164 33 32 28 1 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 32 164 33 32 35 1 32 32 170 39 32 35 1 32 32 181 50 32 35 2 16 16 110 34 16 20 4 3 20 20 125 34 20 23 1 20 20 119 33 20 26 5 3 20 20 125 39 20 26 5 3 20 20 136 50 20 26 5 4 25 25 144 33 25 28 1 25 25 150 39 25 28 1 25 25 161 50 25 28 2 32 25 164 33 32 28 1 32 25 170 39 32 28 1 32 25 181 50 32 28 2 32 32 164 33 32 35 1 32 32 170 39 32 35 1 32 32 181 50 32 35 2 Условия резания Против часовой стрелки По часовой стрелке Пластина Геометрия Обозначение пластины Страница в GY2M0475H030N-GS GY2M0500H030N-GS GY2M0475H040N-GM GY2M0500H040N-GM (калибровочная пластина) GY2M0500H040R05-GM GY2M0500H040L05-GM Шш GY2M0500H040N-MS GY2M0500H080N-MS F010 F011 GY2M0500H040N-MM GY2M0500H080N-MM GY2M0475H238N-BM GY2M0500H250N-BM GY1G0475H020N-GFGS GY1G0500H020N-GFGS ar ОБОЗНАЧЕНИЕ ( F008 ) '''"V НИЕ РЕЖИМЫ РЕЖИМЫ РЕЗАНИЯ (F028 F033) ЗАПАСНЫЕ ЧАСТИ ( N001 ) F021 GY СЕРИЯ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК ДЕРЖАВКА 00 ТИПА ТОЧЕНИЕ 1ГЛиЛОГ 1Г
