334 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F022

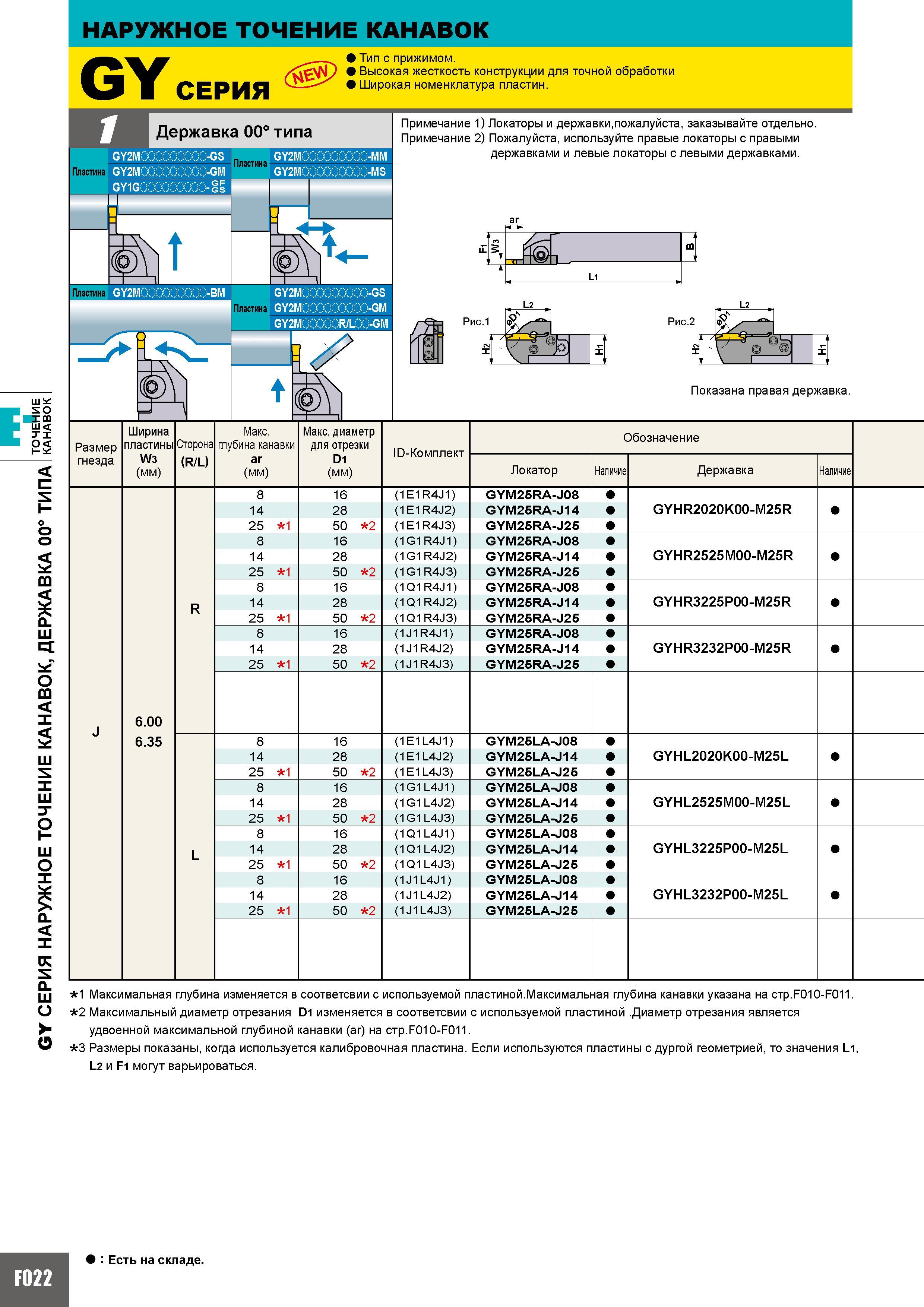

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F022 0334 Lab2u GY СЕРИЯ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК ДЕРЖАВКА 00 ТИПА КАНАВОК НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК GY СЕРИЯ Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Пластина GY2 Пластина GY2M -GS GY2M -GM GY2M R L -GM Рис.1 Показана правая державка. Макс. глубина канавки ar (мм) Макс. диаметр для отрезки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 8 16 (1E1R4J1) GYM25RA-J08 14 28 (1E1R4J2) GYM25RA-J14 GYHR2020K00-M25R 25 1 50 2 (1E1R4J3) GYM25RA-J25 8 16 (1G1R4J1) GYM25RA-J08 14 28 (1G1R4J2) GYM25RA-J14 GYHR2525M00-M25R 25 1 50 2 (1G1R4J3) GYM25RA-J25 8 16 (1Q1R4J1) GYM25RA-J08 14 28 (1Q1R4J2) GYM25RA-J14 GYHR3225P00-M25R 25 1 50 2 (1Q1R4J3) GYM25RA-J25 8 16 (1J1R4J1) GYM25RA-J08 14 28 (1J1R4J2) GYM25RA-J14 GYHR3232P00-M25R 25 1 50 2 (1J1R4J3) GYM25RA-J25 8 16 (1E1L4J1) GYM25LA-J08 14 28 (1E1L4J2) GYM25LA-J14 GYHL2020K00-M25L 25 1 50 2 (1E1L4J3) GYM25LA-J25 8 16 (1G1L4J1) GYM25LA-J08 14 28 (1G1L4J2) GYM25LA-J14 GYHL2525M00-M25L 25 1 50 2 (1G1L4J3) GYM25LA-J25 8 16 (1Q1L4J1) GYM25LA-J08 14 28 (1Q1L4J2) GYM25LA-J14 GYHL3225P00-M25L 25 1 50 2 (1Q1L4J3) GYM25LA-J25 8 16 (1J1L4J1) GYM25LA-J08 14 28 (1J1L4J2) GYM25LA-J14 GYHL3232P00-M25L 25 1 50 2 (1J1L4J3) GYM25LA-J25 Размер гнезда Ширина пластины W3 (мм) Сторона (R L) R 6.00 6.35 ar J L 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр.Р010-Р011. 2 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной .Диаметр отрезания является удвоенной максимальной глубиной канавки (ar) на стр.Р010-Р011. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 и F1 могут варьироваться. F022 Есть на складе.
