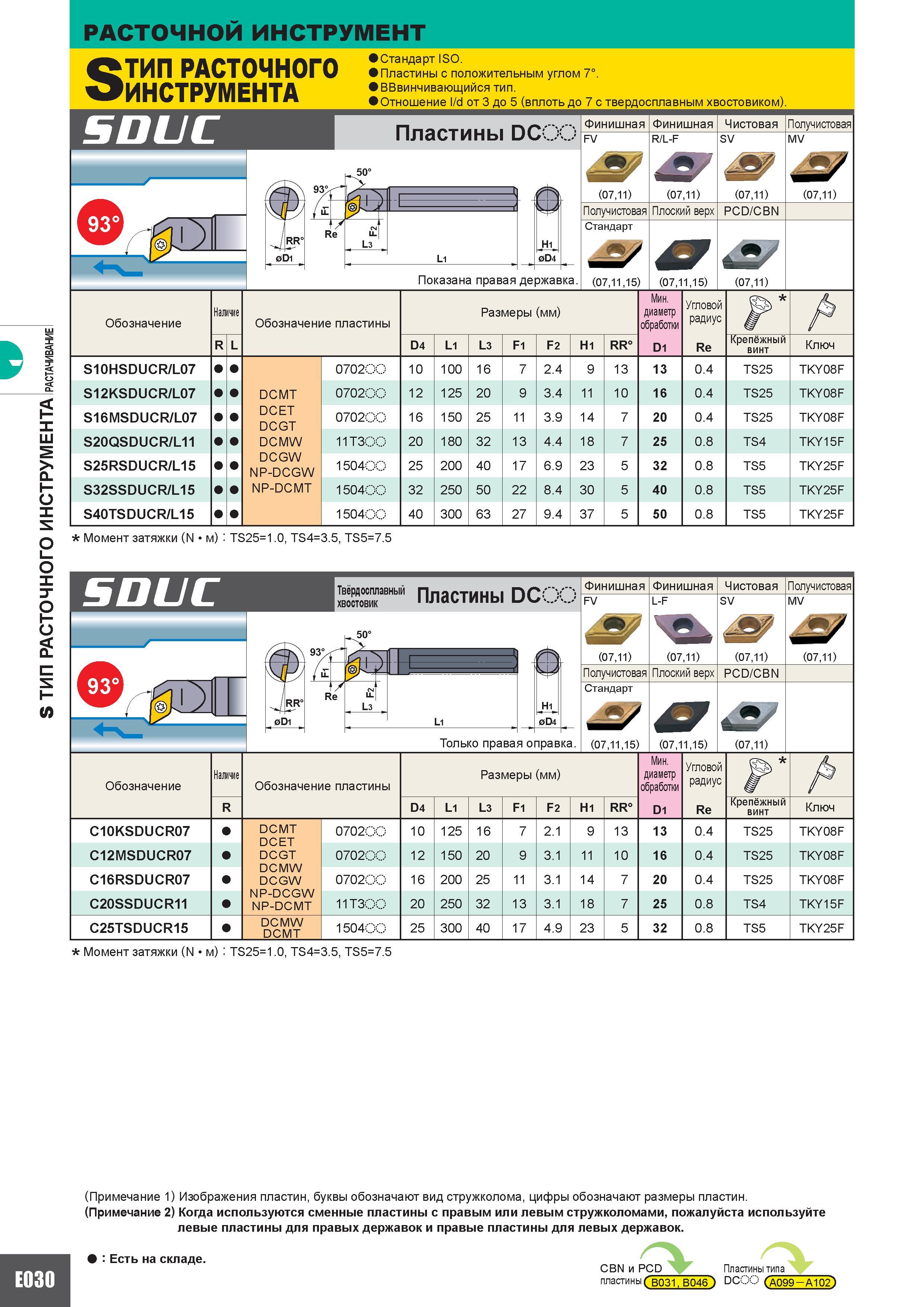

расточной инструмент S ТИП РАСТОЧНОГО ИНСТРУМЕНТА Стандарт ISO. Пластины с положительным углом 7 ВВвинчивающийся тип. Отношение d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). SDUC Пластины DC L1 Hi oD4 Показана правая державка. Финишная Финишная Чистовая Получистовая FV R L-F SV MV (0711) (0711) (0711) (0711) Получистовая Плоский верх PCD CBZ Стандарт (071115) (071115) (0711) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус А R L D4 L1 L3 F1 F2 Hi RR Di Re Крепёжный винт Ключ S10HSDUCR L07 070200 10 100 16 7 2.4 9 13 13 0.4 TS25 TKY08F S12KSDUCR L07 DCMT 070200 12 125 20 9 3.4 11 10 16 0.4 TS25 TKY08F S16MSDUCR L07 DCET DCGT DCMW 070200 16 150 25 11 3.9 14 7 20 0.4 TS25 TKY08F S20QSDUCR L11 11T300 20 180 32 13 4.4 18 7 25 0.8 TS4 TKY15F S25RSDUCR L15 DCGW ZP-DCGW 150400 25 200 40 17 6.9 23 5 32 0.8 TS5 TKY25F S32SSDUCR L15 ZP-DCMT 150400 32 250 50 22 8.4 30 5 40 0.8 TS5 TKY25F S40TSDUCR L15 150400 40 300 63 27 9.4 37 5 50 0.8 TS5 TKY25F Момент затяжки (Z м) TS251.0 TS43.5 TS57.5 SDUC рдХлавный Пластины DCOO Только правая оправка. Финишная Финишная Чистовая Получистовая FV L-F SV MV УД (0711) (0711) (0711) (0711) Получистовая Плоский верх PCD CBZ Стандарт -У (071115) (071115) (0711) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус А R D4 L1 L3 F1 F2 Hi RR Di Re Крепёжный винт Ключ C10KSDUCR07 DCMT DCET DCGT DCMW DCGW NP-DCGW NP-DCMT 070200 10 125 16 7 2.1 9 13 13 0.4 TS25 TKY08F C12MSDUCR07 070200 12 150 20 9 3.1 11 10 i6 0.4 TS25 TKY08F C16RSDUCR07 070200 16 200 25 11 3.1 14 7 20 0.4 TS25 TKY08F C20SSDUCR11 11T300 20 250 32 13 3.1 18 7 25 0.8 TS4 TKY15F C25TSDUCR15 DCMW DCMT 150400 25 300 40 17 4.9 23 5 32 0.8 TS5 TKY25F Момент затяжки (Z м) TS251.0 TS43.5 TS57.5 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. CBZ и PCD Пластины типа пластины С B031 B046) DC00 (AQ99 - A102)
