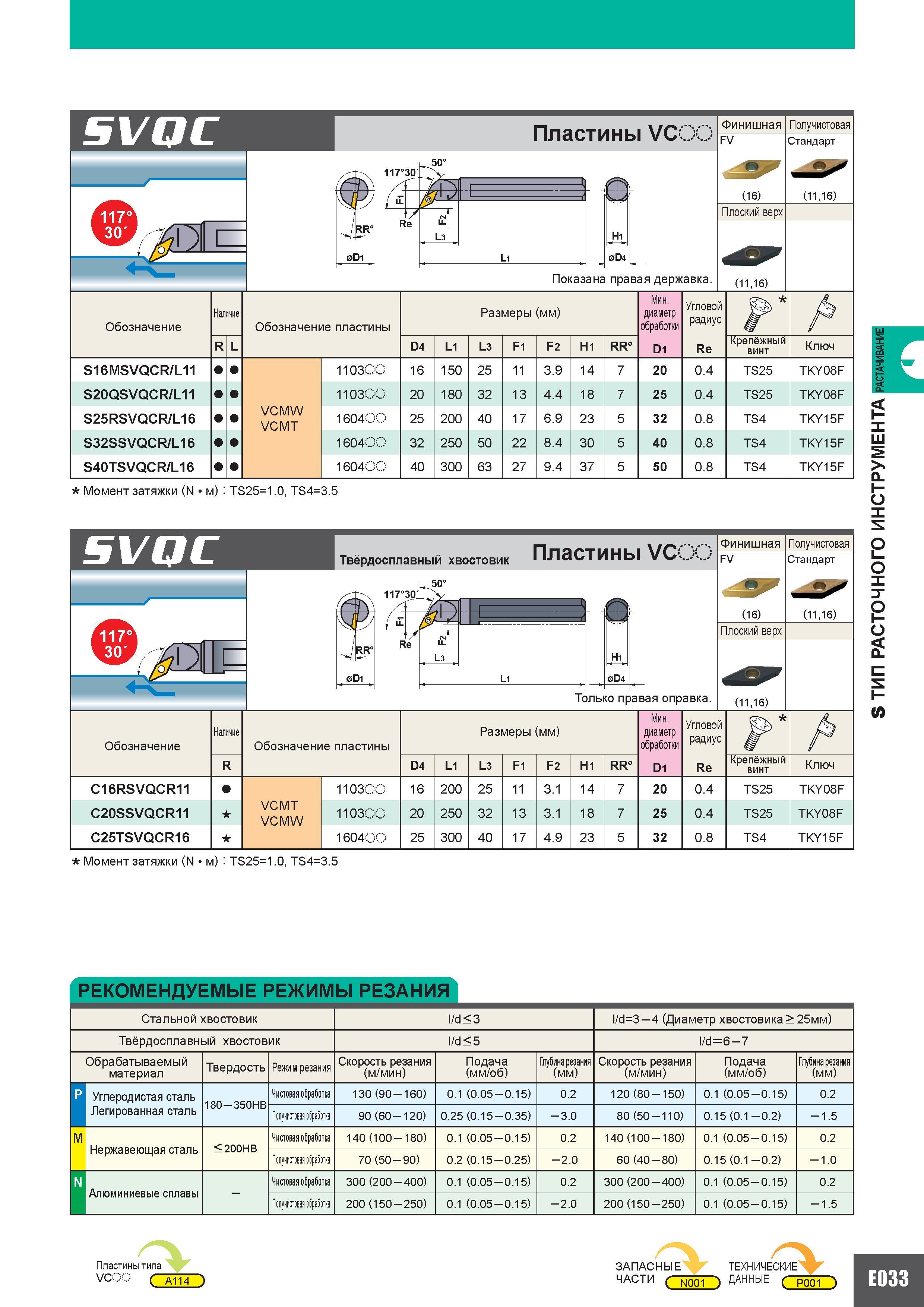

SVQC Пластины VCOO Показана правая державка. Финишная Получистовая FV Стандарт (16) (1116) Плоский верх (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус А R L D4 L1 L3 F1 F2 H1 RR D1 Re Крепёжный винт Ключ S16MSVQCR L11 110300 16 150 25 11 3.9 14 7 20 0.4 TS25 TKY08F S20QSVQCR L11 110300 20 180 32 13 4.4 18 7 25 0.4 TS25 TKY08F S25RSVQCR L16 VCMW VCMT 160400 25 200 40 17 6.9 23 5 32 0.8 TS4 TKY15F S32SSVQCR L16 160400 32 250 50 22 8.4 30 5 40 0.8 TS4 TKY15F S40TSVQCR L16 160400 40 300 63 27 9.4 37 5 50 0.8 TS4 TKY15F Момент затяжки (N/м) TS251.0 TS43.5 SVQC Твёрдосплавный хвостовик 50' 11730 Пластины VC RR oDi Только правая оправка. Финишная Получистовая FV Стандарт (16) (1116) Плоский верх (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус з R D4 L1 L3 F1 F2 H1 RR D1 Re Крепёжный винт Ключ C16RSVQCR11 110300 16 200 25 11 3.1 14 7 20 0.4 TS25 TKY08F C20SSVQCR11 VCMT VCMW 110300 20 250 32 13 3.1 18 7 25 0.4 TS25 TKY08F C25TSVQCR16 160400 25 300 40 17 4.9 23 5 32 0.8 TS4 TKY15F Момент затяжки (N/м) TS251.0 TS43.5 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Стальной хвостовик d 3 d3 - 4 (Диаметр хвостовика 25мм) Твёрдосплавный хвостовик d 5 d О) - Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) р Углеродистая сталь 180 - 350HB Чистовая обработка 130 (90 -160) 0.1 (0.05 - 0.15) 0.2 120 (80 -150) 0.1 (0.05 - 0.15) 0.2 L Легированная сталь Получистовая обработка 90 (60 -120) 0.25 (0.15 - 0.35) - 3.0 80 (50 -110) 0.15 (0.1 - 0.2) -1.5 M Нержавеющая сталь 200HB Чистовая обработка 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 70 (50 - 90) 0.2 (0.15 - 0.25) - 2.0 60 (40 - 80) 0.15 (0.1 - 0.2) -1.0 N Алюминиевые сплавы Чистовая обработка 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 200 (150 - 250) 0.1 (0.05 - 0.15) - 2.0 200 (150 - 250) 0.1 (0.05 - 0.15) -1.5 Пластины типа VC ( A114 ) ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ ( N001 ) ДАННЫЕ ( P001 E033 S ТИП РАСТОЧНОГО ИНСТРУМЕНТА РАСТАЧИВАНИЕ
