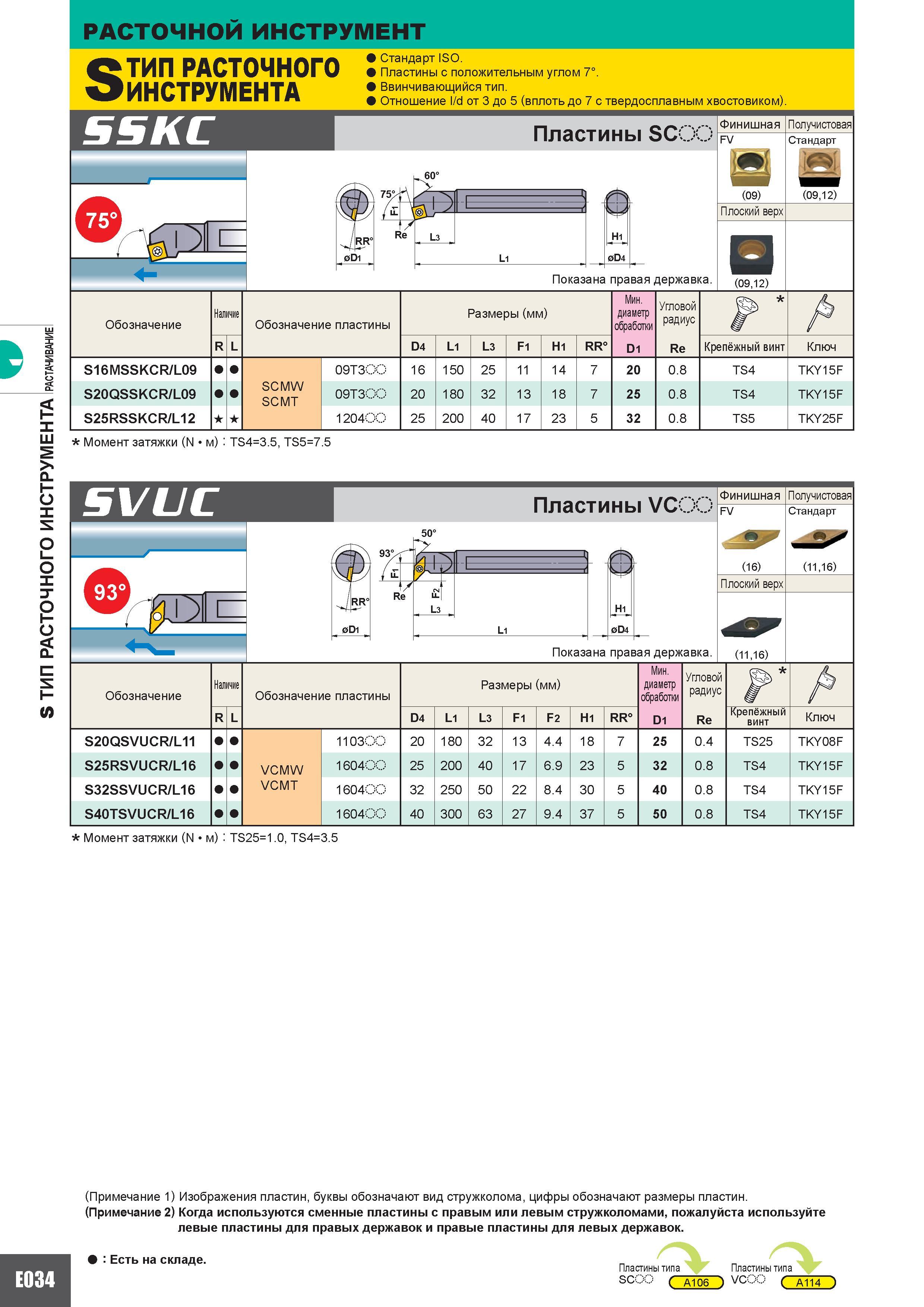

S ТИП РАСТОЧНОГО ИНСТРУМЕНТА РАСТАЧИВАНИЕ E034 РАСТОЧНОЙ инструмент S ТИП РАСТОЧНОГО ИНСТРУМЕНТА Стандарт ISO. Пластины с положительным углом 7. Ввинчивающийся тип. Отношение d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). SSKC Пластины SCC 7бЯД Re L3 H1 L1 OD4 Показана правая державка. Финишная FV (09) Плоский верх (0912) Получистовая Стандарт (0912) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки D1 Угловой радиус Re А R L D4 L1 L3 F1 H1 RR Крепёжный винт Ключ S16MSSKCR L09 09T300 16 150 25 11 14 7 20 0.8 TS4 TKY15F S20QSSKCR L09 SCMW SCMT 09T300 20 180 32 13 18 7 25 0.8 TS4 TKY15F S25RSSKCR L12 120400 25 200 40 17 23 5 32 0.8 TS5 TKY25F Момент затяжки (N/м) TS43.5 TS57.5 SVUC Пластины VC Показана правая державка. Финишная Получистовая FV Стандарт (16) (1116) Плоский верх (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки D1 Угловой радиус Re А R L D4 L1 L3 F1 F2 H1 RR Крепёжный винт Ключ S20QSVUCR L11 110300 20 180 32 13 4.4 18 7 25 0.4 TS25 TKY08F S25RSVUCR L16 VCMW 160400 25 200 40 17 6.9 23 5 32 0.8 TS4 TKY15F S32SSVUCR L16 VCMT 160400 32 250 50 22 8.4 30 5 40 0.8 TS4 TKY15F S40TSVUCR L16 160400 40 300 63 27 9.4 37 5 50 0.8 TS4 TKY15F Момент затяжки (N/м) TS251.0 TS43.5 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. Пластины типа Пластины типа SCOO ( A106 ) VCOO ( A114 )
