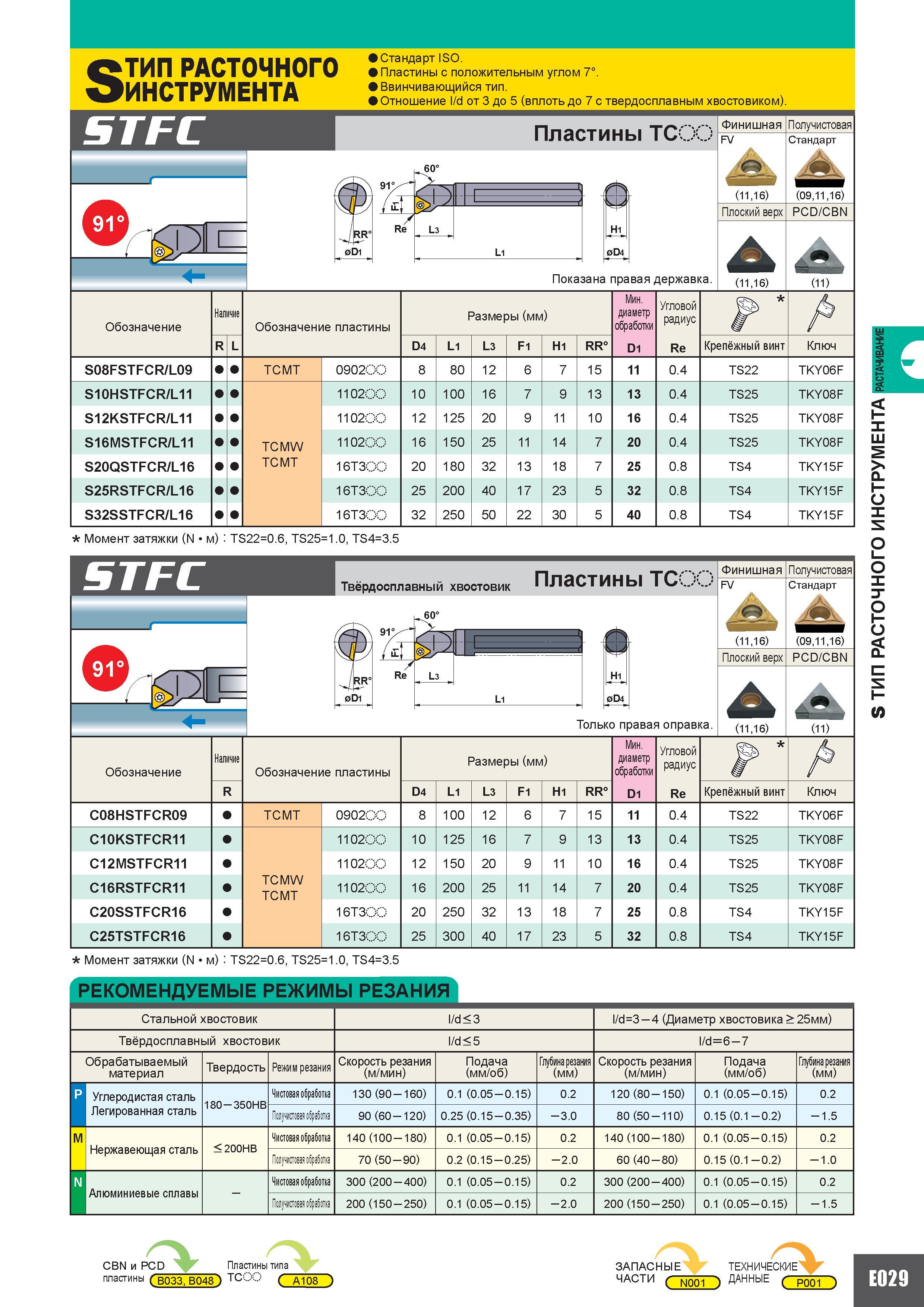

S ТИП РАСТОЧНОГО ИНСТРУМЕНТА Стандарт ISO. Пластины с положительным углом 7. Ввинчивающийся тип. Отношение d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). STFC Пластины TCC И RR oDi 9i -2 s 1 1 Ss У 1 L3 r Li Показана правая державка. Финишная FV (1116) Плоский верх (1116) Получистовая Стандарт (091116) PCD CBN Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус R L D4 Li L3 Fi Hi RR Di Re Крепёжный винт Ключ S08FSTFCR L09 TCMT 090200 8 80 12 6 7 15 ii 0.4 TS22 TKY06F SiOHSTFCR Lii 110200 10 100 16 7 9 13 i3 0.4 TS25 TKY08F Si2KSTFCR Lii 110200 12 125 20 9 11 10 i6 0.4 TS25 TKY08F Si6MSTFCR Lii TCMW 110200 16 150 25 11 14 7 20 0.4 TS25 TKY08F S20QSTFCR Li6 TCMT 16T300 20 180 32 13 18 7 25 0.8 TS4 TKY15F S25RSTFCR Li6 16T300 25 200 40 17 23 5 32 0.8 TS4 TKY15F S32SSTFCR Li6 16T300 32 250 50 22 30 5 40 0.8 TS4 TKY15F Момент затяжки (N/м) TS220.6 TS251.0 TS43.5 STFC Твёрдосплавный хвостовик Пластины TC И RR oDi 9iV-" 60 4 L3 11 Li У Re Только правая оправка. Финишная Получистовая FV Стандарт A (1116) (091116) Плоский верх PCD CBN A A (1116) (11) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус fi R D4 Li L3 Fi Hi RR Di Re Крепёжный винт Ключ C08HSTFCR09 TCMT 090200 8 100 12 6 7 15 ii 0.4 TS22 TKY06F Ci0KSTFCRii 110200 10 125 16 7 9 13 i3 0.4 TS25 TKY08F Ci2MSTFCRii 110200 12 150 20 9 11 10 i6 0.4 TS25 TKY08F Ci6RSTFCRii TCMW TCMT 110200 16 200 25 11 14 7 20 0.4 TS25 TKY08F C20SSTFCRi6 16T300 20 250 32 13 18 7 25 0.8 TS4 TKY15F C25TSTFCRi6 16T300 25 300 40 17 23 5 32 0.8 TS4 TKY15F Момент затяжки (N/м) TS220.6 TS251.0 TS43.5 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Стальной хвостовик d 3 d3 - 4 (Диаметр хвостовика 25мм) Твёрдосплавный хвостовик d 5 d О) - Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) p Углеродистая сталь 180 - 350HB Чистовая обработка 130 (90 -160) 0.1 (0.05 - 0.15) 0.2 120 (80 -150) 0.1 (0.05 - 0.15) 0.2 L Легированная сталь Получистовая обработка 90 (60 -120) 0.25 (0.15 - 0.35) - 3.0 80 (50 -110) 0.15 (0.1 - 0.2) -1.5 M Нержавеющая сталь 200HB Чистовая обработка 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 70 (50 - 90) 0.2 (0.15 - 0.25) - 2.0 60 (40 - 80) 0.15 (0.1 - 0.2) -1.0 N Алюминиевые сплавы Чистовая обработка 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 200 (150 - 250) 0.1 (0.05 - 0.15) - 2.0 200 (150 - 250) 0.1 (0.05 - 0.15) -1.5 CBN и PCD Пластины типа пластины ( B033 B04 TCiXJ ( A108 ) ЗАПАСНЫЕ ТЕХНИЧЕСКИЕ ЧАСТИ ( N00Q ДАННЫЕ р001 ) E029 S ТИП РАСТОЧНОГО ИНСТРУМЕНТА РАСТАЧИВАНИЕ
