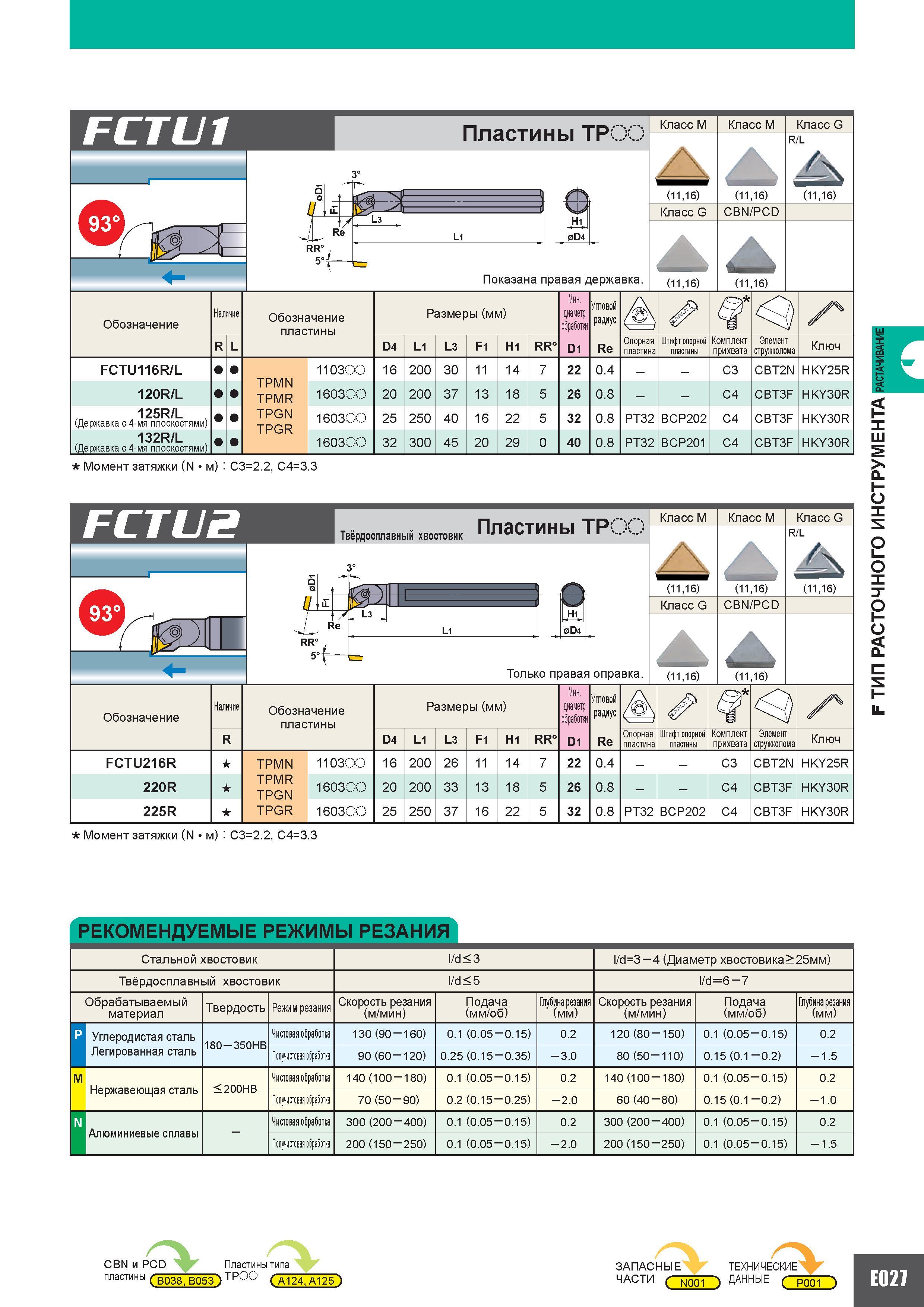

293 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.E027

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. E027 0293 Lab2u

FCTU1 Пластины TP( Показана правая державка. Класс M (1116) Класс G (1116) Класс M (1116) CBN PCD (1116) Класс G R L (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Di Угловой радиус Re А 9 Z4 R L D4 L1 L3 F1 Hi RR Опорная пластина Штифт опорной пластины Комплект прихвата Элемент стружколома Ключ FCTU116R L TPMN TPMR 110300 16 200 30 11 14 7 22 0.4 C3 CBT2N HKY25R 120R L 160300 20 200 37 13 18 5 26 0.8 C4 CBT3F HKY30R 125R L (Державка с 4-мя плоскостями) TPGN TPGR 160300 25 250 40 16 22 5 32 0.8 PT32 BCP202 C4 CBT3F HKY30R 132R L (Державка с 4-мя плоскостями) 160300 32 300 45 20 29 0 40 0.8 PT32 BCP201 C4 CBT3F HKY30R Момент затяжки (N/м) C32.2 C43.3 FCTU2 93 Твёрдосплавный хвостовик 3 Пластины TPOO Li 0D4 Только правая оправка. Класс M (1116) Класс G (1116) Класс M (1116) CBN PCD (1116) Класс G R L (1116) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Di Угловой радиус Re А V 7 R D4 L1 L3 F1 Hi RR Опорная пластина Штифт опорной пластины Комплект прихвата Элемент стружколома Ключ FCTU2i6R TPMN 110300 16 200 26 11 14 7 22 0.4 C3 CBT2N HKY25R 220R TPMR TPGN 160300 20 200 33 13 18 5 26 0.8 C4 CBT3F HKY30R 225R TPGR 160300 25 250 37 16 22 5 32 0.8 PT32 BCP202 C4 CBT3F HKY30R Момент затяжки (N/м) C32.2 C43.3 РЕКОМЕНДУЕМЫЕ РЕЖИМЫ РЕЗАНИЯ Стальной хвостовик d 3 d3 - 4 (Диаметр хвостовика 25мм) Твёрдосплавный хвостовик d 5 d О) - Обрабатываемый материал Твердость Режим резания Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) Скорость резания (м/мин) Подача (мм/об) Глубина резания (мм) р Углеродистая сталь 180 - 350HB Чистовая обработка 130 (90 -160) 0.1 (0.05 - 0.15) 0.2 120 (80 -150) 0.1 (0.05 - 0.15) 0.2 L Легированная сталь Получистовая обработка 90 (60 -120) 0.25 (0.15 - 0.35) - 3.0 80 (50 -110) 0.15 (0.1 - 0.2) -1.5 M Нержавеющая сталь 200HB Чистовая обработка 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 140 (100 -180) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 70 (50 - 90) 0.2 (0.15 - 0.25) - 2.0 60 (40 -80) 0.15 (0.1 - 0.2) -1.0 N Алюминиевые сплавы Чистовая обработка 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 300 (200 - 400) 0.1 (0.05 - 0.15) 0.2 Получистовая обработка 200 (150 - 250) 0.1 (0.05 - 0.15) - 2.0 200 (150 - 250) 0.1 (0.05 - 0.15) -1.5 CBN и PCD Пластины типа пластины ( B038 Б053 ) TP00 ЗАПАСНЫЕ ЧАСТИ ( N001 ) ТЕХНИЧЕСКИЕ ДАННЫЕ Г001 E027 F ТИП РАСТОЧНОГО ИНСТРУМЕНТА РАСТАЧИВАНИЕ
