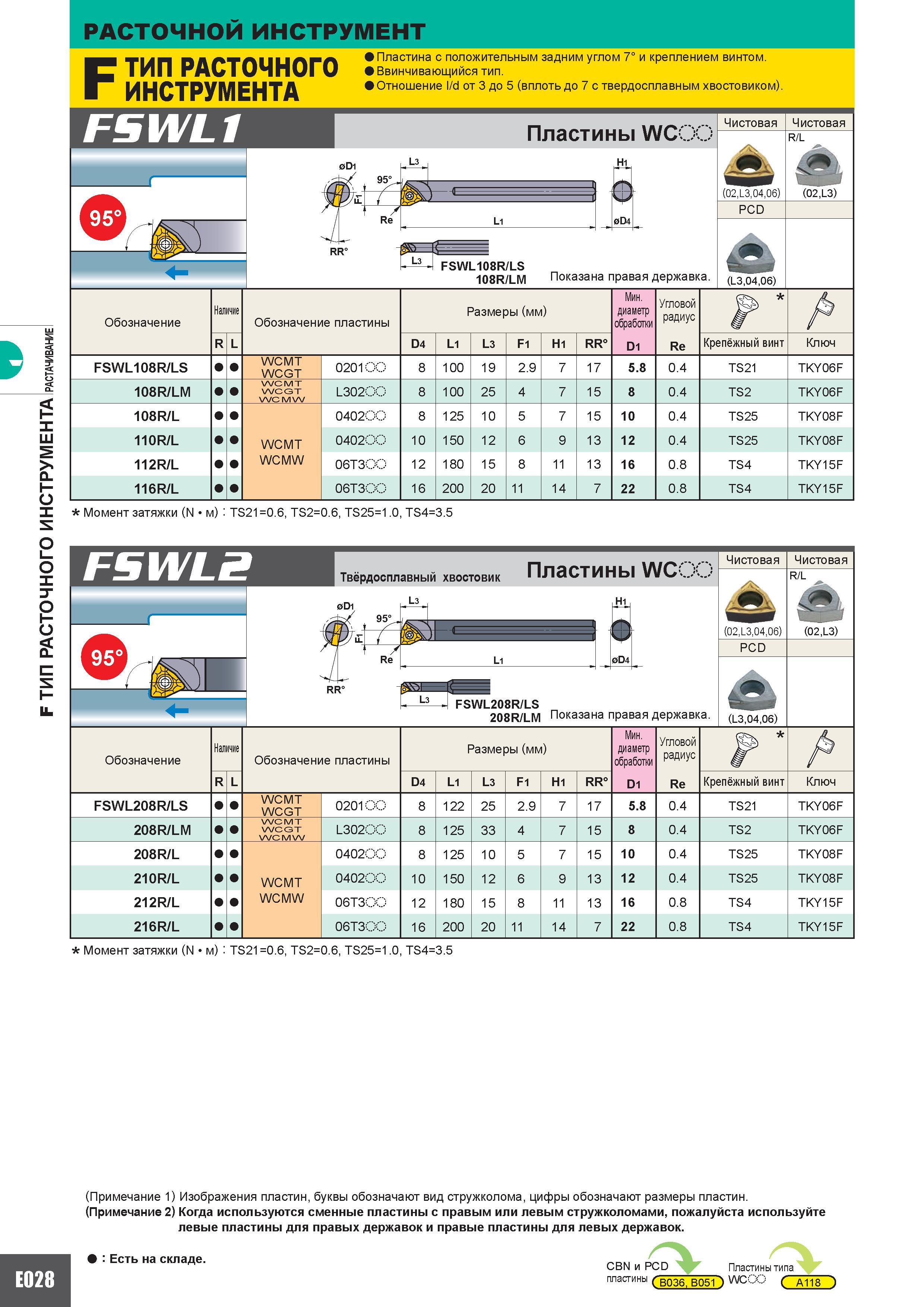

F ТИП РАСТОЧНОГО ИНСТРУМЕНТА РАСТАЧИВАНИЕ РАСТОЧНОЙ инструмент F FSWL1 ТИП РАСТОЧНОГО ИНСТРУМЕНТА Пластина с положительным задним углом 7 и креплением винтом. Ввинчивающийся тип. Отношение d от 3 до 5 (вплоть до 7 с твердосплавным хвостовиком). Пластины WC ( FSWL108R LS 108R LM Показана правая державка. Чистовая (02L30406) PCD (L30406) Чистовая R L (02L3) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус А R L D4 L1 L3 F1 H1 RRo D1 Re Крепёжный винт Ключ FSWL108R LS WCMT WCGT 0201OO 8 100 19 2.9 7 17 5.8 0.4 TS21 TKY06F 108R LM WCMT WCGT WCMW L30200 8 100 25 4 7 15 8 0.4 TS2 TKY06F 108R L 040200 8 125 10 5 7 15 10 0.4 TS25 TKY08F 110R L WCMT 040200 10 150 12 6 9 13 12 0.4 TS25 TKY08F 112R L WCMW 06T300 12 180 15 8 11 13 16 0.8 TS4 TKY15F 116R L 06T300 16 200 20 11 14 7 22 0.8 TS4 TKY15F Момент затяжки (N/м) TS21 0.6 TS20.6 TS251.0 TS43.5 FSWL2 Твёрдосплавный хвостовик о oDl 41 1 С Re L1 Пластины WC H1 in 0D4 RR0 L3 f FSWL2 FSWL208R LS 208R LM Показана правая державка. Чистовая (02L30406) PCD (L30406) Чистовая R L (02L3) Обозначение Наличие Обозначение пластины Размеры (мм) Мин. диаметр обработки Угловой радиус А R L D4 L1 L3 F1 H1 RRo D1 Re Крепёжный винт Ключ FSWL208R LS WCMT WCGT 0201 00 8 122 25 2.9 7 17 5.8 0.4 TS21 TKY06F 208R LM WCMT WCGT WCMW L30200 8 125 33 4 7 15 8 0.4 TS2 TKY06F 208R L 040200 8 125 10 5 7 15 10 0.4 TS25 TKY08F 210R L WCMT 040200 10 150 12 6 9 13 12 0.4 TS25 TKY08F 212R L WCMW 06T300 12 180 15 8 11 13 16 0.8 TS4 TKY15F 216R L 06T300 16 200 20 11 14 7 22 0.8 TS4 TKY15F Момент затяжки (N/м) TS21 0.6 TS20.6 TS251.0 TS43.5 (Примечание 1) Изображения пластин буквы обозначают вид стружколома цифры обозначают размеры пластин. (Примечание 2) Когда используются сменные пластины с правым или левым стружколомами пожалуйста используйте левые пластины для правых державок и правые пластины для левых державок. Есть на складе. CBN и PCD Пластины типа пластины С B036 B051 ) WCOO С A118 )
