Торцевые фрезы по металлу Korloy Mill-max EF(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры

Торцевые фрезы по металлу Korloy Mill-max EF(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры

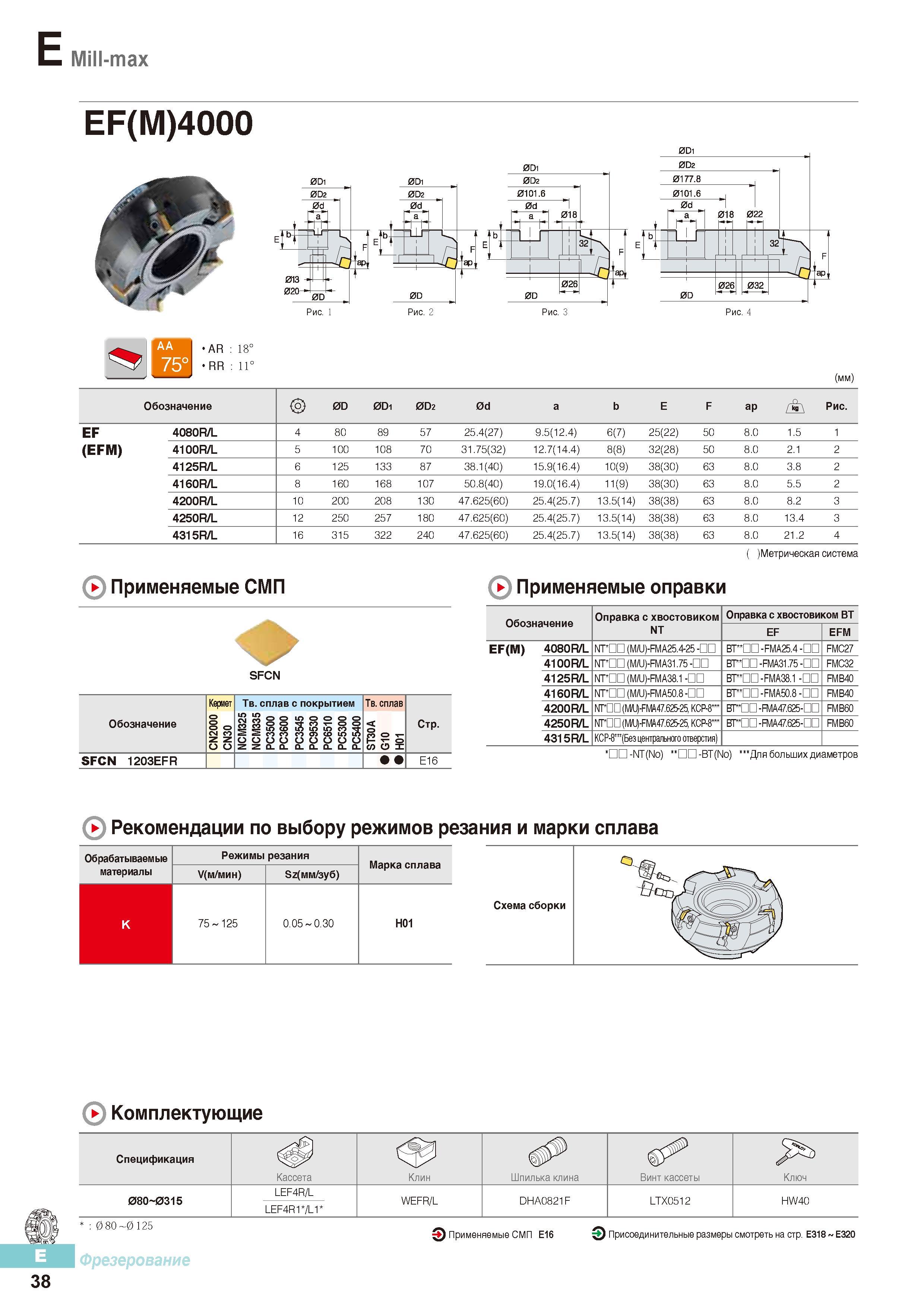

Торцевые фрезы по металлу Korloy Mill-max EF(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры _ Применяемые СМП Марки твердых сплавов Режимы резания Комплектующие AR 18° RR 11° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap A Рис. EF 4080R/L 4 80 89 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 8.0 1.5 1 (EFM) 4100R/L 5 100 108 70 31.75(32) 12.7(14.4) 8(8) 32(28) 50 8.0 2.1 2 4125R/L 6 125 133 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 8.0 3.8 2 4160R/L 8 160 168 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 8.0 5.5 2 4200R/L 10 200 208 130 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 8.2 3 4250R/L 12 250 257 180 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 13.4 3 4315R/L 16 315 322 240 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 8.0 21.2 4 ( )Метрическан система Применяемые СМП к Применяемые оправки SFCN Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC5400 < Р 5 СП X Стр. SFCN 1203EFR Е16 Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ EF EFM EF(M) 4080R/L ИГШ (M/U)-FMA25.4-25 ВТ Ш-FMA25.4- FMC27 4100R/L NTHD (M/U)-FMA31.75 ВТ -FMA31.75-HD FMC32 4125R/L NTHD (M/U)-FMA38.1 ВГ -FMA38.1 FMB40 4160R/L NTHD (M/U)-FMA50.8-DD ВГ Ш-FMA50.8-HD FMB40 4200R/L ИТ (M/U)-FMA47.625 25, KCP-8 ВГШ-FMA47.625-DD FMB60 4250R/L МП (M/U)-FMA47.625 25, KCP-8 ВГШ-FMA47.625-DD FMB60 4315R/L КСР-8"'(Без центрального отверстия) -NT(No) -BT(No) Длн больших диаметров 0 Рекомендации по выбору режимов резания и марки сплава Обрабатываемые материалы Режимы резания Марка сплава V(m/mhh) Sz(мм/зy6) K 75-125 0.05-0.30 H01 к Комплектующие Спецификация I Кассета Клин Шпилька клина Винт кассеты Ключ 080 0315 LEF4R/L LEF4R1 /L1 WEFR/L DHA0821F LTX0512 HW4C ) 125 Фрезерование 38 Применяемые СМП E16 Присоединительные размеры смотреть на стр. Е318 Е320
