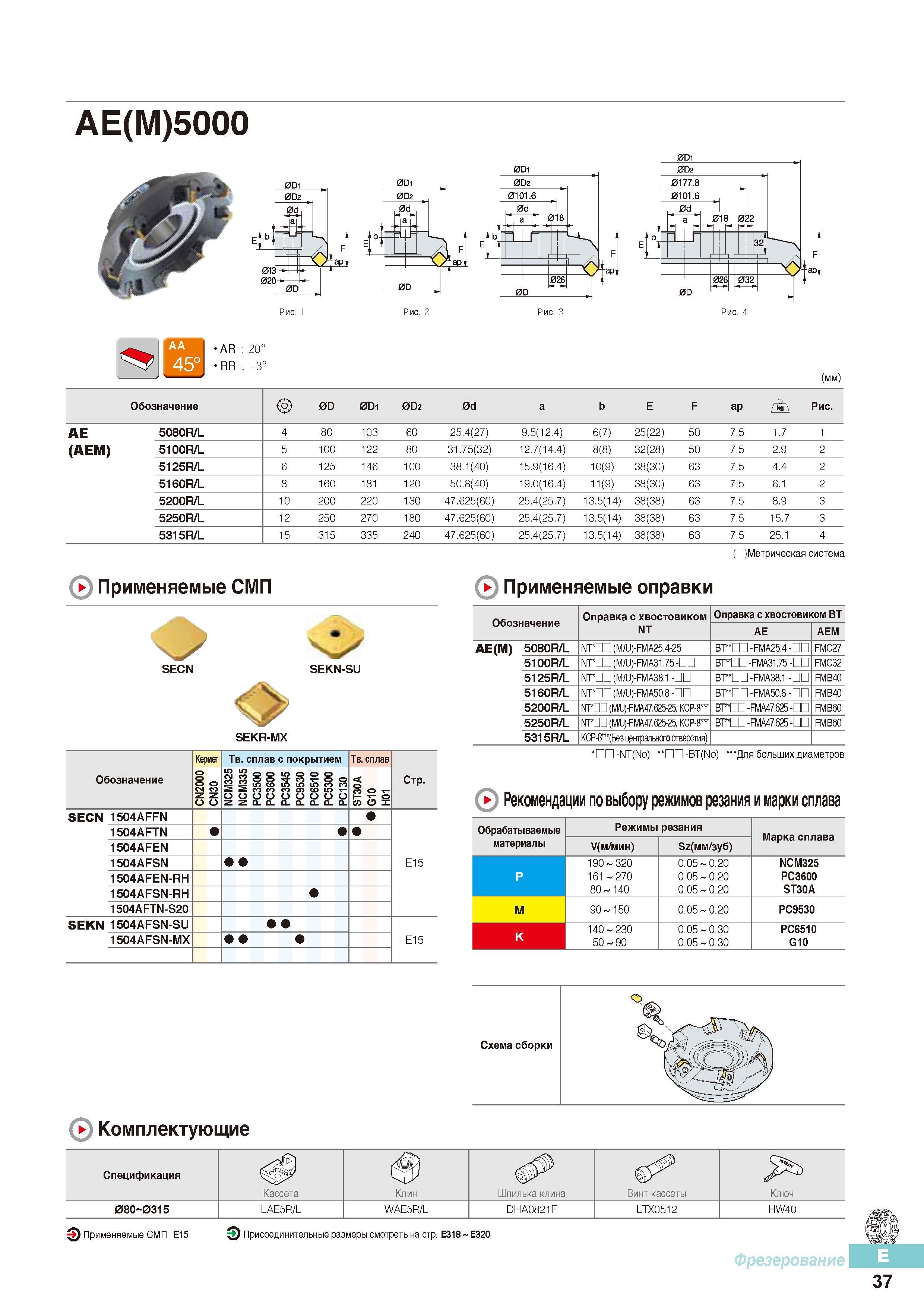

Торцевые фрезы по металлу Korloy АЕ(М)5000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры Применяемые СМП _ Марки твердых сплавов Режимы резания Комплектующие AR 20° RR -3° (мм) Обозначение 0D 0D1 0D2 0d a b E F ap Рис. AE 5080R/L 4 80 103 60 25.4(27) 9.5(12.4) 6(7) 25(22) 50 7.5 1.7 1 (AEM) 5100R/L 5 100 122 80 31.75(32) 12.7(14.4) 8(8) 32(28) 50 7.5 2.9 2 5125R/L 6 125 146 100 38.1(40) 15.9(16.4) 10(9) 38(30) 63 7.5 4.4 2 5160R/L 8 160 181 120 50.8(40) 19.0(16.4) 11(9) 38(30) 63 7.5 6.1 2 5200R/L 10 200 220 130 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 7.5 8.9 3 5250R/L 12 250 270 180 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 7.5 15.7 3 5315R/L 15 315 335 240 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 7.5 25.1 4 ( )Метрическан система Применяемые СМП Применяемые оправки SECN SEKN-SU SEKR-MX Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ АЕ АЕМ AE(M) 5080R/L NTHD (M/U)-FMA25.4-25 ВТ Ш-FMA25.4-CD FMC27 5100R/L NTHD (M/U)-FMA31.75 ВТШ -FMA31.75 FMC32 5125R/L NTHD (M/U)-FMA38.1 ВТ Ш-FMA38.1 FMB40 5160R/L NTHD (M/U)-FMA50.8 ВТ -FMA50.8 FMB40 5200R/L NTHD (M/U)-FMA47.625-25, KCP-8 ВТШ -FMA47.625 FMB60 5250R/L NTHD (M/U)-FMA47.625-25, KCP-8 ВИЮ -FMA47.625 FMB60 5315R/L КСР-8 "(Без центрального отверстия) Кермег Твердый сплав с покрытием Твердый сплав Обозначение CN2000 0 СО N О NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC130 ST30A G10 H01 Стр. SECN 1504AFFN 1504AFTN 1504AFEN 1504AFSN Е15 1504AFEN-RH 1504AFSN-RH 1504AFTN-S20 SEKN 1504AFSN-SU 1504AFSN-MX Е15 -NT(No) -ВТ(No) Для больших диаметров Рекомендации по выбору режимов резания и марки сплава Обрабатываемые материалы Режимы резания Марка сплава V(m/mhh) Sz(мм/зy6) P 190-320 161-270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3600 ST30A М 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 Комплектующие Спецификация Кассета Клин Шпилька клина Винт кассеты Ключ 080 0315 LAE5R/L WAE5R/L DHA0821F LTX0512 HW40 Применяемые СМП E15 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 37
