Торцевые фрезы по металлу Korloy Mill-max EPN(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры

Торцевые фрезы по металлу Korloy Mill-max EPN(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры

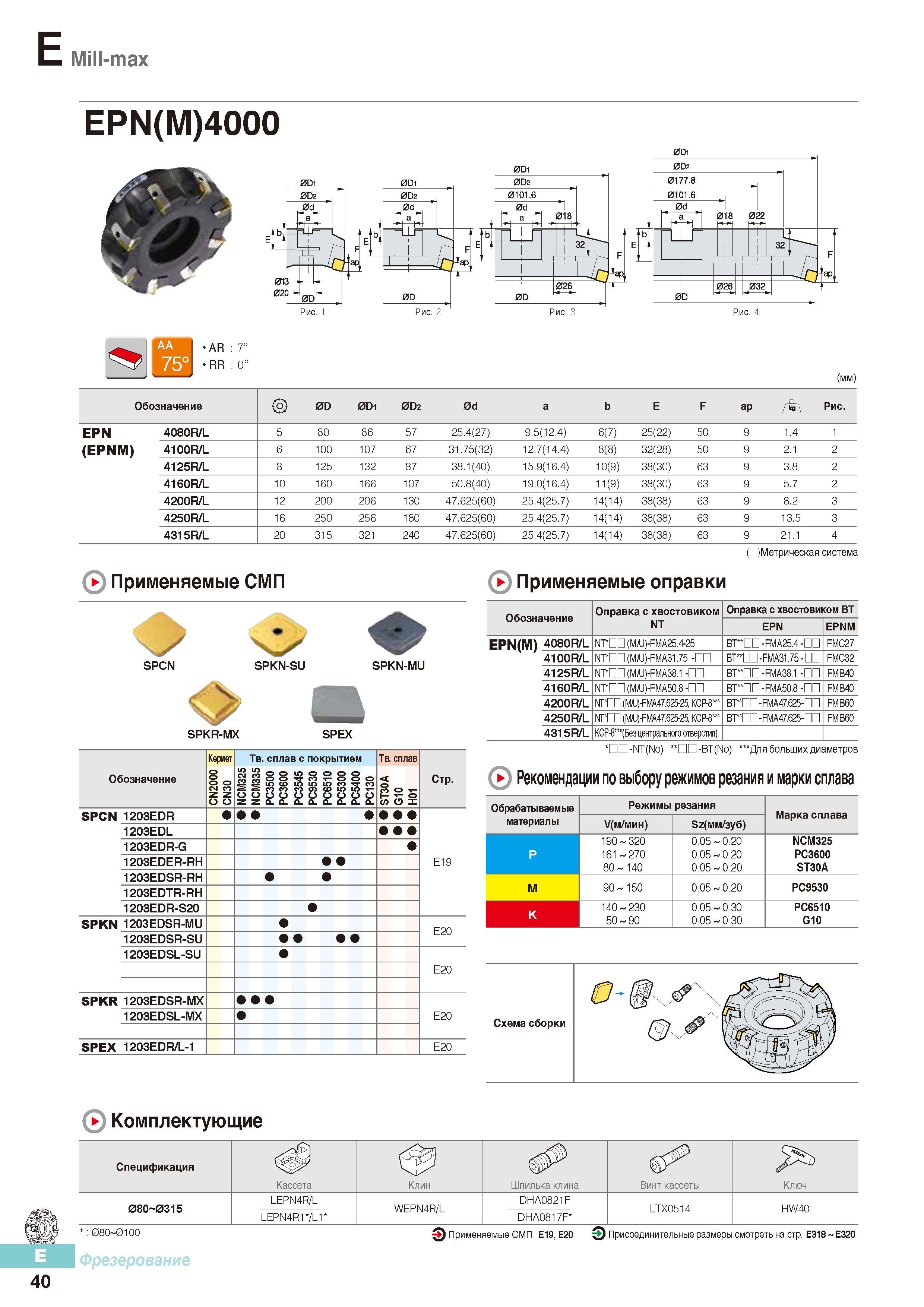

Торцевые фрезы по металлу Korloy Mill-max EPN(M)4000 с режущими твердосплавными фрезерными пластинами Общий вид Присоединительные размеры _ Применяемые СМП Марки твердых сплавов Режимы резания Комплектующие 0D1 AR 7° RR 0° (mm) Обозначение 0D 0D1 0D2 0d a b E F ap A Рис. EPN 4080R/L 5 80 86 57 25.4(27) 9.5(12.4) 6(7) 25(22) 50 9 1.4 1 (EPNM) 4100R/L 6 100 107 67 31.75(32) 12.7(14.4) 8(8) 32(28) 50 9 2.1 2 4125R/L 8 125 132 87 38.1(40) 15.9(16.4) 10(9) 38(30) 63 9 3.8 2 4160R/L 10 160 166 107 50.8(40) 19.0(16.4) 11(9) 38(30) 63 9 5.7 2 4200R/L 12 200 206 130 47.625(60) 25.4(25.7) 14(14) 38(38) 63 9 8.2 3 4250R/L 16 250 256 180 47.625(60) 25.4(25.7) 14(14) 38(38) 63 9 13.5 3 4315R/L 20 315 321 240 47.625(60) 25.4(25.7) 14(14) 38(38) 63 9 21.1 4 ( )Метрическан система Применяемые СМП ( Применяемые оправки SPCN SPKN-SU SPKN-MU SPKR-MX SPEX Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ EPN EPNM EPN(M) 4080R/L NT m (M/U)-FMA25.4-25 ВТ Ш-FMA25.4-HD FMC27 4100R/L NTHD (M/U)-FMA31.75 ВТ -FMA31.75-DD FMC32 4125R/L NTHD (M/U)-FMA38.1 ВТ Ш-FMA38.1 FMB40 4160R/L NTHD (M/U)-FMA50.8 ВТ -FMA50.8 FMB40 4200R/L NTHD (M/U)-FMA47.625-25, KCP-8 ВГШ-FMA47.625-DD FMB60 4250R/L NTH (M/U)-FMA47.625-25, KCP-8 ВГШ-FMA47.625-DD FMB60 4315R/L КСР-8"'(Без центрального отверстия) Кермет Твердый сплав с покрытием Т в. сплав Обозначение CN2000 0 СО N О гЗгаОО ХпХАОО СОт-ООО S S IA (О юююсо со £2 (О СО СОО>СОЮЮт- оооооооооо ZZQ.Q. Q_Q_Q_Q_Q_Q_ ST30A G10 H01 Стр. SPCN 1203EDR Е19 1203EDL 1203EDR-G 1203EDER-RH 1203EDSR-RH 1203EDTR-RH 1203EDR-S20 SPKN 1203EDSR-MU Е20 1203EDSR-SU 1203EDSL-SU Е20 SPKR 1203EDSR-MX Е20 1203EDSL-MX SPEX 1203EDR/L-1 Е20 -NT(No) -BT(No) Для больших диаметров ( Рекомендации по выбору режимов резания и марки сплава Обрабатываемые материалы Режимы резания Марка сплава V(m/mhh) Sz(мм/зy6) P 190-320 161-270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3600 ST30A М 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 ( Комплектующие Спецификация ( Кассета Клин Шпилька клина Винт кассеты Ключ 080 0315 LEPN4R/L WEPN4R/L DHA0821F LTX0514 HW4C LEPN4R17L1 DHA0817F 080-0100 Фрезерование Применяемые СМП Е19, Е20 Присоединительные размеры смотреть на стр. Е318 Е320 40
