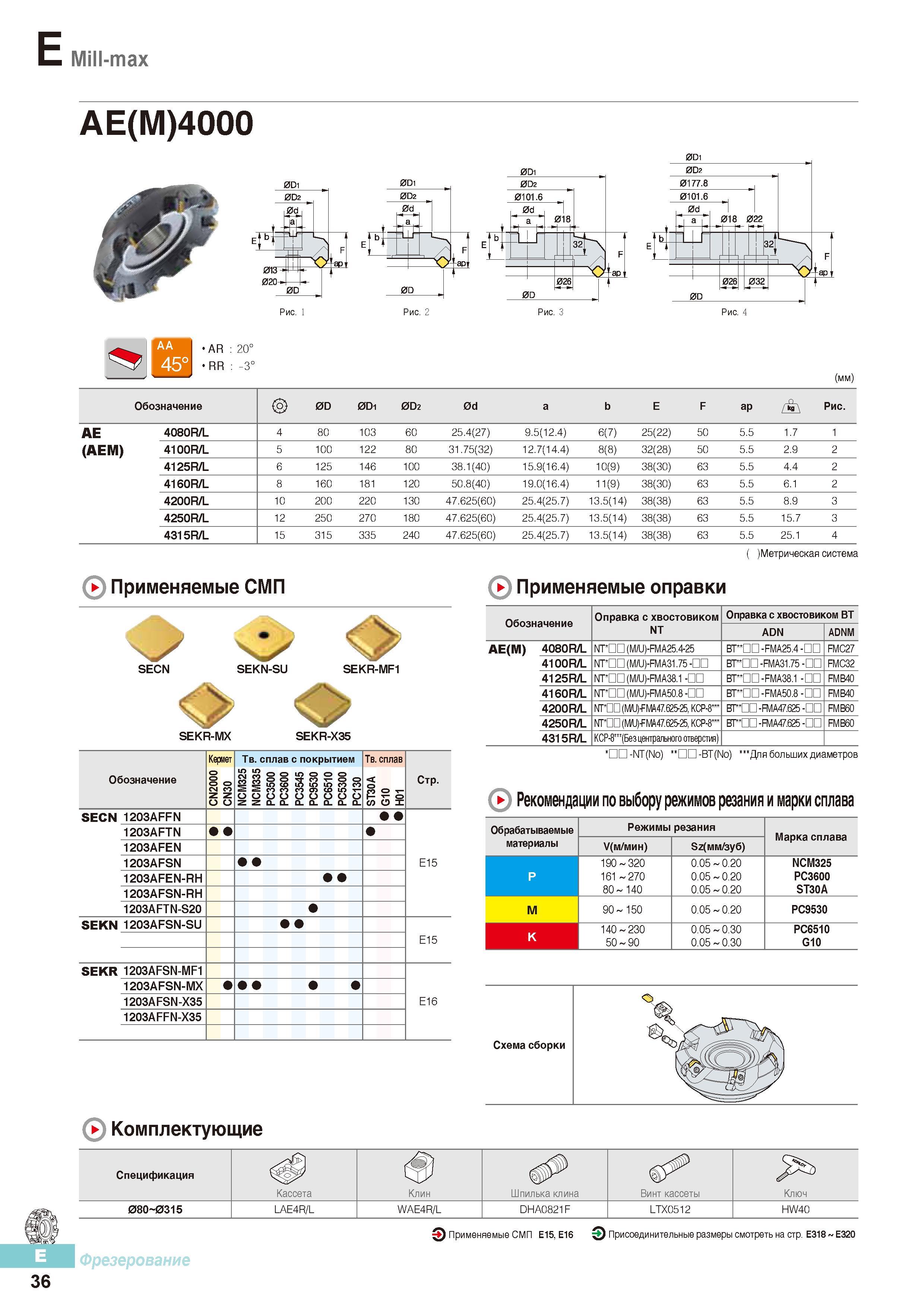

Торцевые фрезы по металлу Korloy Mill-max АЕ(М)4000 с режущими твердосплавными фрезерными пластинами Применяемые СМП Инструментальные оправки Режимы _ резания Комплектующие Mill-max АЕ(М)4000 0D1 0D Рис. 1 AR 20° RR -3° (мм) Обозначение 0D 0D1 0D2 0d a b E F ap / A Рис. AE 4080R/L 4 80 103 60 25.4(27) 9.5(12.4) 6(7) 25(22) 50 5.5 1.7 1 (AEM) 4100R/L 5 100 122 80 31.75(32) 12.7(14.4) 8(8) 32(28) 50 5.5 2.9 2 4125R/L 6 125 146 100 38.1(40) 15.9(16.4) 10(9) 38(30) 63 5.5 4.4 2 4160R/L 8 160 181 120 50.8(40) 19.0(16.4) 11(9) 38(30) 63 5.5 6.1 2 4200R/L 10 200 220 130 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 5.5 8.9 3 4250R/L 12 250 270 180 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 5.5 15.7 3 4315R/L 15 315 335 240 47.625(60) 25.4(25.7) 13.5(14) 38(38) 63 5.5 25.1 4 ( )Метрическан система Применяемые СМП ( Применяемые оправки N SECN SEKN-SU SEKR-MF1 SEKR-MX SEKR-X35 Обозначение Оправка с хвостовиком NT Оправка с хвостовиком ВТ ADN ADNM AE(M) 4080R/L NT m (M/U)-FMA25.4-25 ВГ Ш-FMA25.4-CD FMC27 4100R/L NT CD (M/U)-FMA31.75 ВГ -FMA31.75- FMC32 4125R/L NT m (M/U)-FMA38.1 ВГ Ш-FMA38.1 FMB40 4160R/L NT CD (M/U)-FMA50.8 ВГ Ш-FMA50.8 FMB40 4200R/L NTHD (M/U)-FMA47.625-25, KCP-8 ВЛИП-FMA47.625 FMB60 4250R/L NTHD (M/U)-FMA47.625-25, KCP-8 ВГ -FMA47.625 FMB60 4315R/L КСР-8"'(Без центрального отверстия) Кермет Твердый сплав с покрытием Твердый сплав Обозначение CN2000 CN30 NCM325 NCM335 PC3500 PC3600 PC3545 PC9530 PC6510 PC5300 PC130 ST30A G10 H01 Стр. SECN 1203AFFN Е15 1203AFTN 1203AFEN 1203AFSN 1203AFEN-RH 1203AFSN-RH 1203AFTN-S20 SEKN 1203AFSN-SU Е15 SEKR 1203AFSN-MF1 Е16 1203AFSN-MX 1203AFSN-X35 1203AFFN-X35 -NT(No) -BT(No) Длн больших диаметров ( Рекомендации по выбору режимов резания и марки сплава Обрабатываемые материалы Режимы резания Марка сплава V(m/mhh) Sz(мм/зy6) P 190-320 161 -270 80-140 0.05-0.20 0.05-0.20 0.05-0.20 NCM325 РС3600 ST30A М 90-150 0.05-0.20 PC9530 K 140-230 50-90 0.05-0.30 0.05-0.30 PC6510 G10 ( Комплектующие Спецификация 1 Кассета Клин Шпилька клина Винт кассеты Ключ 080 0315 LAE4R/L WAE4R/L DHA0821F LTX0512 HW40 Применяемые СМП Е15,Е16 Присоединительные размеры смотреть на стр. Е318 Е320 Фрезерование 36
