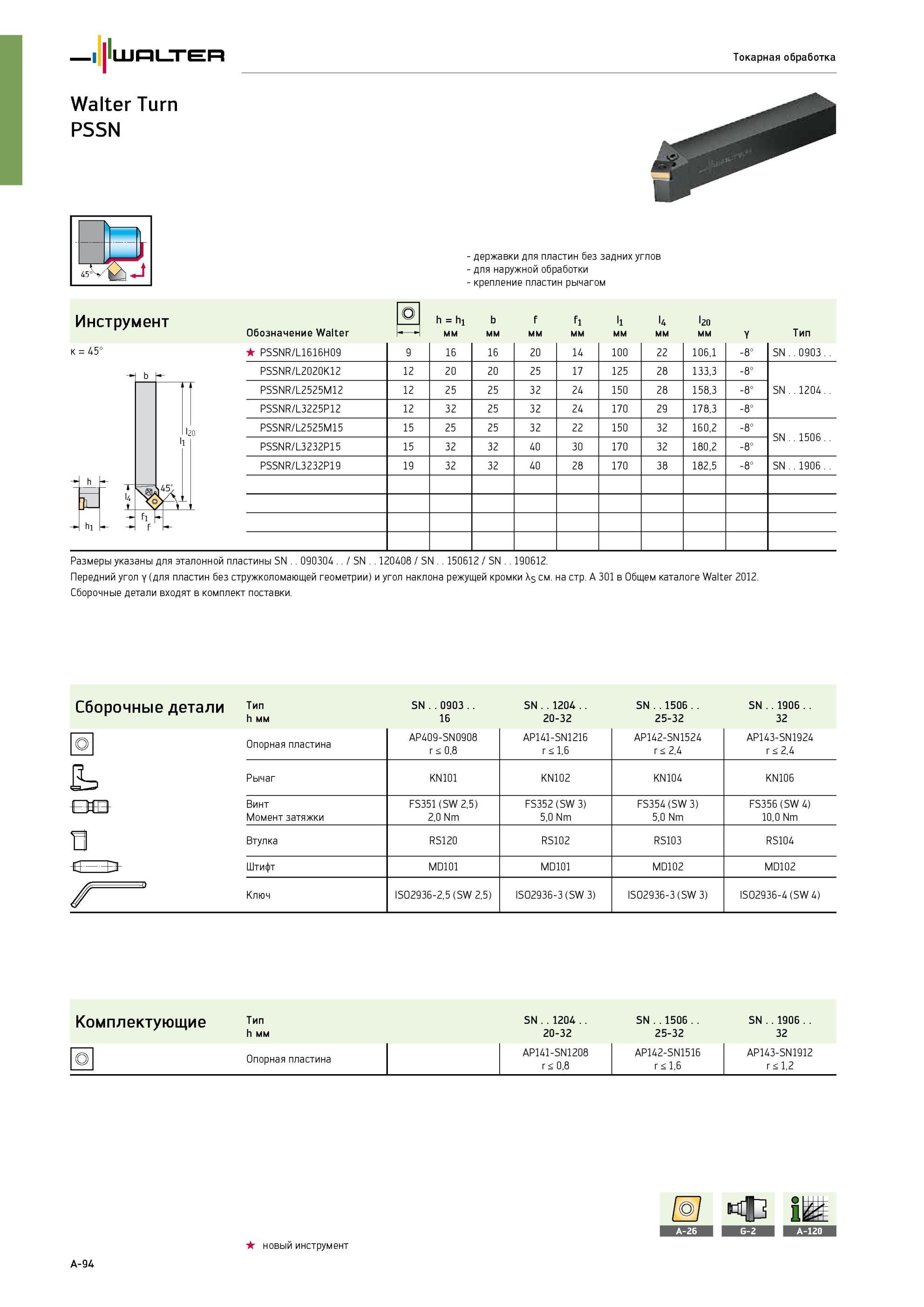

Токарный стандартный наружный резец Walter Turn PSSNR/L с режущими квадратными сменными пластинами без задних углов Инструмент правого и левого исполнения с призмати98 Каталог WALTER 2013 Дополнение к общему Стр.A-94 |
|||||
Токарный стандартный наружный резец Walter Turn PSSNR/L с режущими квадратными сменными пластинами без задних углов Инструмент правого и левого исполнения с призмати Токарный стандартный наружный резец Walter Turn PSSNR/L с режущими квадратными сменными пластинами без задних углов Инструмент правого и левого исполнения с призматическим хвостовиком Крепление рычагом за отверстие сверху Walter Turn PSSN Главный угол в плане 45 градусов Токарная обработка державки для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент = hi b f fi u i20 Обозначение Walter h Ч мм y Тип к = 45° PSSNR/L1616H09 9 16 16 20 14 100 22 106,1 -8° SN 0903.. b PSSNR/L2020K12 12 20 20 25 17 125 28 133,3 -8° SN 1204. U5; '2 PSSNR/L2525M12 12 25 25 32 24 150 28 158,3 -8° PSSNR/L3225P12 12 32 25 32 24 170 29 178,3 -8° 0 PSSNR/L2525M15 15 25 25 32 22 150 32 160,2 -8° SN 1506.. PSSNR/L3232P15 15 32 32 40 30 170 32 180,2 -8° PSSNR/L3232P19 19 32 32 40 28 170 38 182,5 -8° SN 1906.. РЧ '4 -Jhij > fi к f Размеры указаны для эталонной пластины SN 090304 SN 120408 SN 150612 SN 190612. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм SN..0903.. 16 SN 1204 20-32 SN 1506 25-32 SN 1906 32 Опорная пластина AP409-SN0908 AP141-SN1216 AP142-SN1524 AP143-SN1924 О r 0,8 r 1,6 r 2,4 r 2,4 JL Рычаг KN101 KN102 KN104 KN106Винт Момент затяжки FS351 (SW 2,5) 2,0 Nm FS352 (SW 3) 5,0 Nm FS354 (SW 3) 5,0 Nm FS356 (SW 4) 10,0 Nm В Втулка RS120 RS102 RS103 RS104 -С+- ЕЭ- Штифт MD101 MD101 MD102 MD102 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Комплектующие Тип h мм SN 1204 20-32 SN 1506 25-32 SN 1906 32 О Опорная пластина AP141-SN1208 r 0,8 AP142-SN1516 r 1,6 AP143-SN1912 r 1,2 новый инструмент A-94 |
|||||
