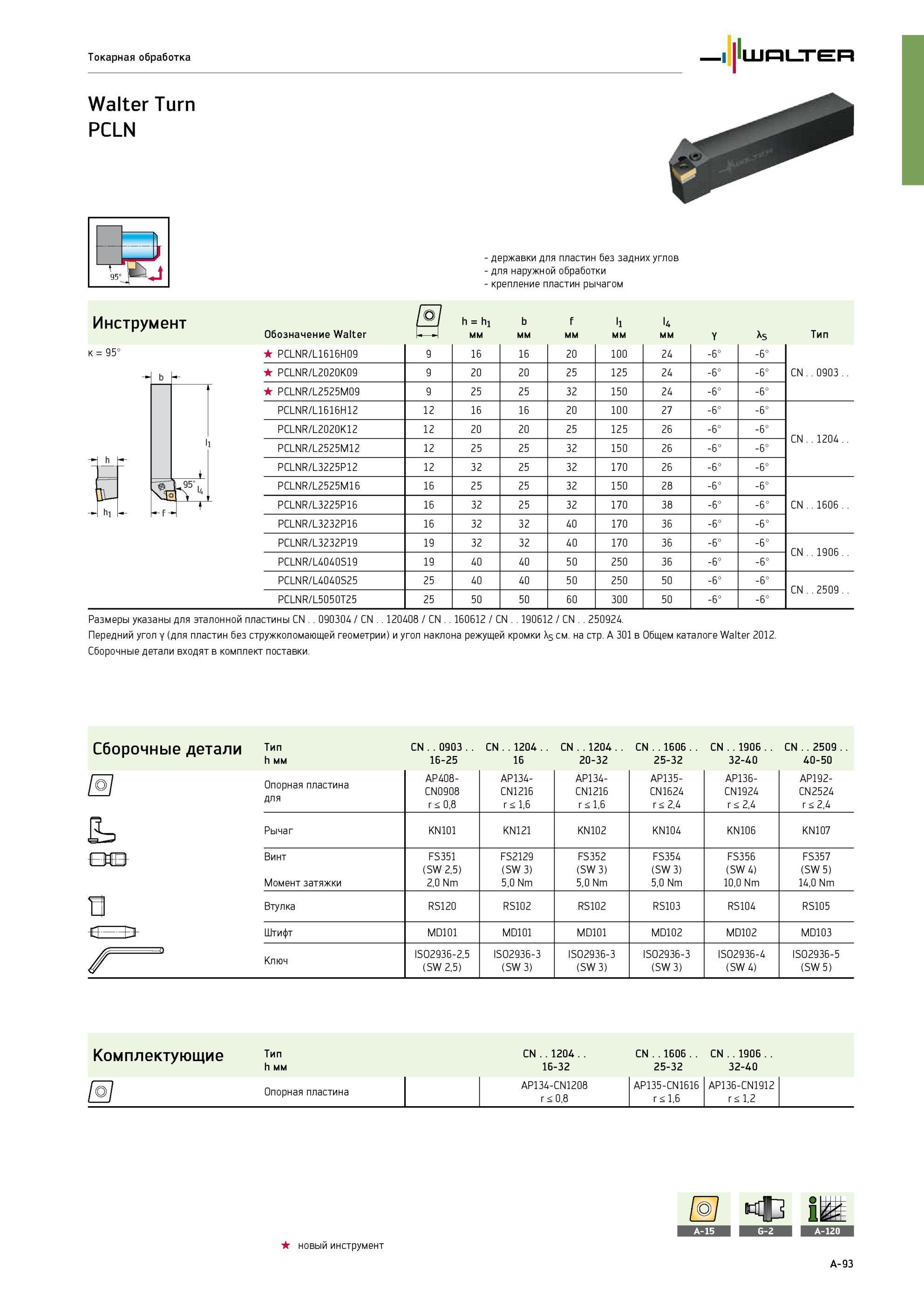

Токарный сборный инструмент Walter PCLNR 2525M12 Turn со сменными многогранными режущими пластинами Стандартный резец с призматическим хвостовиком для наружного точения Токарная обработка Walter Turn PCLN державки для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент Обозначение Walterh = h1 мм b мм f мм l1 мм l4 мм Y Тип К = 95 PCLNR/L1616H09 9 16 16 20 100 24 -6° -6° b PCLNR/L2020K09 9 20 20 25 125 24 -6° -6° CN 0903 PCLNR/L2525M09 9 25 25 32 150 24 -6° -6° PCLNR/L1616H12 12 16 16 20 100 27 -6° -6° PCLNR/L2020K12 12 20 20 25 125 26 -6° -6° CN 1204 PCLNR/L2525M12 12 25 25 32 150 26 -6° -6° PCLNR/L3225P12 12 32 25 32 170 26 -6° -6° vJ PCLNR/L2525M16 16 25 25 32 150 28 -6° -6° s-L А 16 32 25 32 170 38 CN 1606 hi -f- PCLNR/L3225P16 -6° -6° PCLNR/L3232P16 16 32 32 40 170 36 -6° -6° PCLNR/L3232P19 19 32 32 40 170 36 -6° -6° CN 1906 PCLNR/L4040S19 19 40 40 50 250 36 -6° -6° PCLNR/L4040S25 25 40 40 50 250 50 -6° -6° CN 2509 PCLNR/L5050T25 25 50 50 60 300 50 -6° -6° Размеры указаны для эталонной пластины CN 090304 CN 120408 CN 160612 CN 190612 CN 250924. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм CN 0903 16-25 CN 1204 16 CN 1204 20-32 CN 1606 25-32 CN 1906 32-40 CN 2509 40-50 S Опорная пластина для AP408-CN0908 r 0,8 AP134-CN1216 r 1,6 AP134-CN1216 r 1,6 AP135-CN1624 r 2,4 AP136-CN1924 r 2,4 AP192-CN2524 r 2,4 JL Рычаг KN101 KN121 KN102 KN104 KN106 KN107 Винт Момент затяжки FS351 (SW 2,5) 2,0 Nm FS2129 (SW 3) 5,0 Nm FS352 (SW 3) 5,0 Nm FS354 (SW 3) 5,0 Nm FS356 (SW 4) 10,0 Nm FS357 (SW 5) 14,0 Nm Втулка RS120 RS102 RS102 RS103 RS104 RS105 h> Штифт MD101 MD101 MD101 MD102 MD102 MD103 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Комплектующие Тип h мм Опорная пластина CN 1204 16-32 AP134-CN1208 r 0,8 CN 1606 25-32 AP135-CN1616 r 1,6 CN 1906 32-40 AP136-CN1912 r 1,2 новый инструмент
