Токарный нейтральный наружный резец Walter Turn PSDNN с режущими квадратными сменными пластинами без задних углов Механическое крепление СРП рычагом снизу Инструмент Каталог WALTER 2013 Дополнение Стр. A-95 0099 Lab2u

Обновлено 2020-06-18 06:21:32

Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system WALTER \| Каталог WALTER 2013 Дополнение к общему (Всего 832 стр.)

Токарный нейтральный наружный резец Walter Turn PSDNN с режущими квадратными сменными пластинами без задних углов Механическое крепление СРП рычагом снизу Инструмент 99 Каталог WALTER 2013 Дополнение к общему Стр.A-95

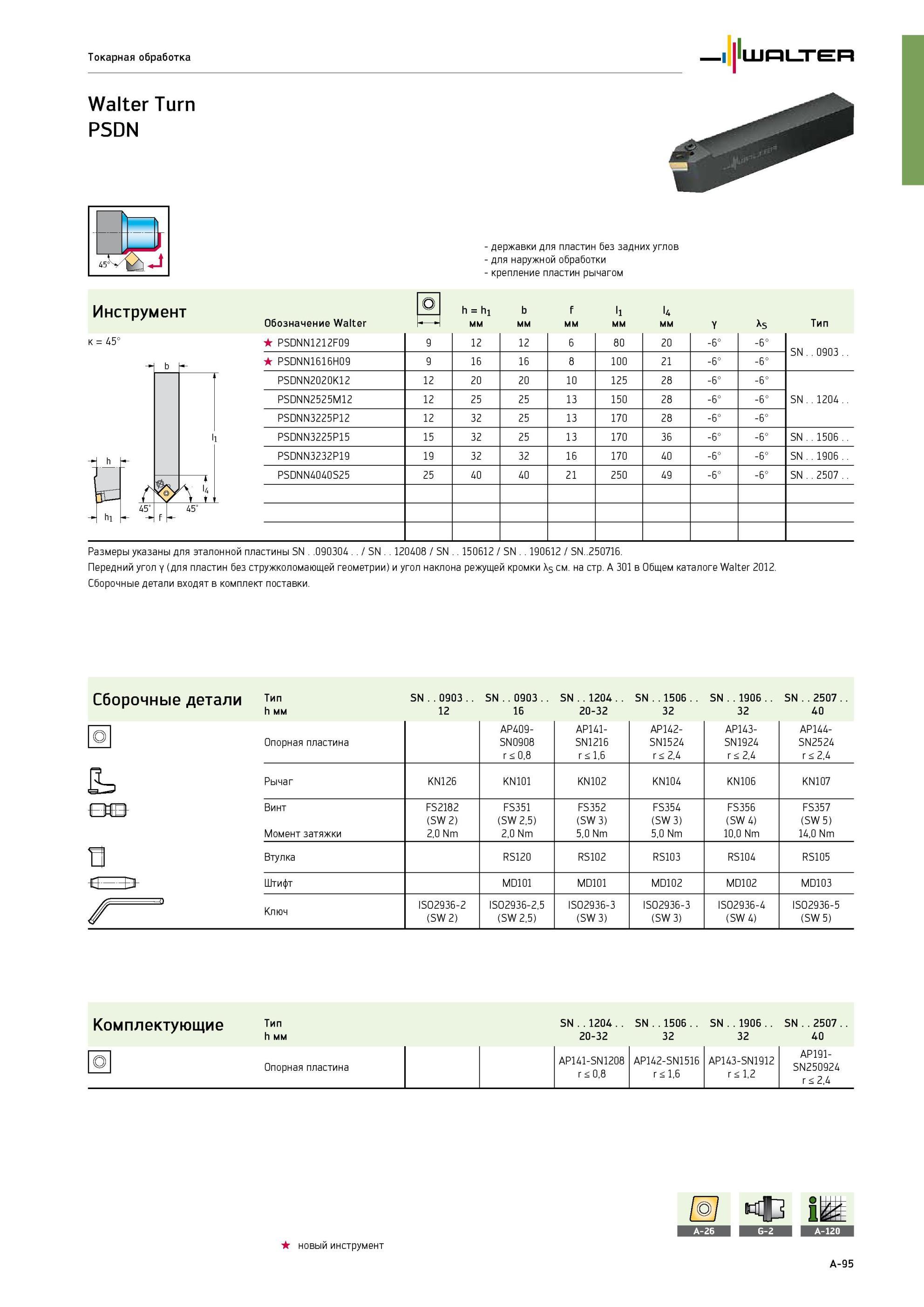

Токарный нейтральный наружный резец Walter Turn PSDNN с режущими квадратными сменными пластинами без задних углов Механическое крепление СРП рычагом снизу Инструмент Токарный нейтральный наружный резец Walter Turn PSDNN с режущими квадратными сменными пластинами без задних углов Механическое крепление СРП рычагом снизу Инструмент Обозначение Walter о h = h1 мм b мм f мм l1 мм U мм Y Тип PSDNN1212F09 9 12 12 6 80 20 -6° -6° SN 0903. PSDNN1616H09 9 16 16 8 100 21 -6° -6° PSDNN2020K12 12 20 20 10 125 28 -6° -6° SN 1204. PSDNN2525M12 12 25 25 13 150 28 -6° -6° PSDNN3225P12 12 32 25 13 170 28 -6° -6° PSDNN3225P15 15 32 25 13 170 36 -6° -6° SN 1506.. PSDNN3232P19 19 32 32 16 170 40 -6° -6° SN 1906.. PSDNN4040S25 25 40 40 21 250 49 -6° -6° SN 2507. b Размеры указаны для эталонной пластины SN 090304 SN 120408 SN 150612 SN 190612 SN..250716. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Сборочные детали Тип sn 0903 sn 0903 sn 1204 sn 1506 sn 1906 sn 2507 h мм 12 16 20-32 32 32 40 Опорная пластина AP409-SN0908 r 0,8 AP141-SN1216 r 1,6 AP142-SN1524 r 2,4 AP143-SN1924 r 2,4 AP144-SN2524 r 2,4 JjL, Рычаг KN126 KN101 KN102 KN104 KN106 KN107 ЕЮ- Винт Момент затяжки FS2182 (SW 2) 2,0 Nm FS351 (SW 2,5) 2,0 Nm FS352 (SW 3) 5,0 Nm FS354 (SW 3) 5,0 Nm FS356 (SW 4) 10,0 Nm FS357 (SW 5) 14,0 Nm Д Втулка RS120 RS102 RS103 RS104 RS105 HE-f- рИЛ Штифт MD101 MD101 MD102 MD102 MD103 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Комплектующие Тип h мм Опорная пластина SN 1204 20-32 SN 1506 32 SN 1906 32 AP141-SN1208 AP142-SN1516 AP143-SN1912 r 0,8 r 1,6 r 1,2 SN 2507 40 AP191-SN250924 r 2,4 новый инструмент A-95 Главный угол в плане фи 91 градус токарный Призматический хвостовик Walter Turn Токарная обработка Walter Turn PSDN fa 45°vlC к = 45° И hi I "7 l4 t JL державки для пластин без задних углов для наружной обработки крепление пластин рычагом
