Токарная наружная стандартная державка Walter DWLNR/L с режущими многогранными сменными пластинами без задних углов Металлорежущий инструмент с призматическим хвосто96 Каталог WALTER 2013 Дополнение к общему Стр.A-92 |
|||||

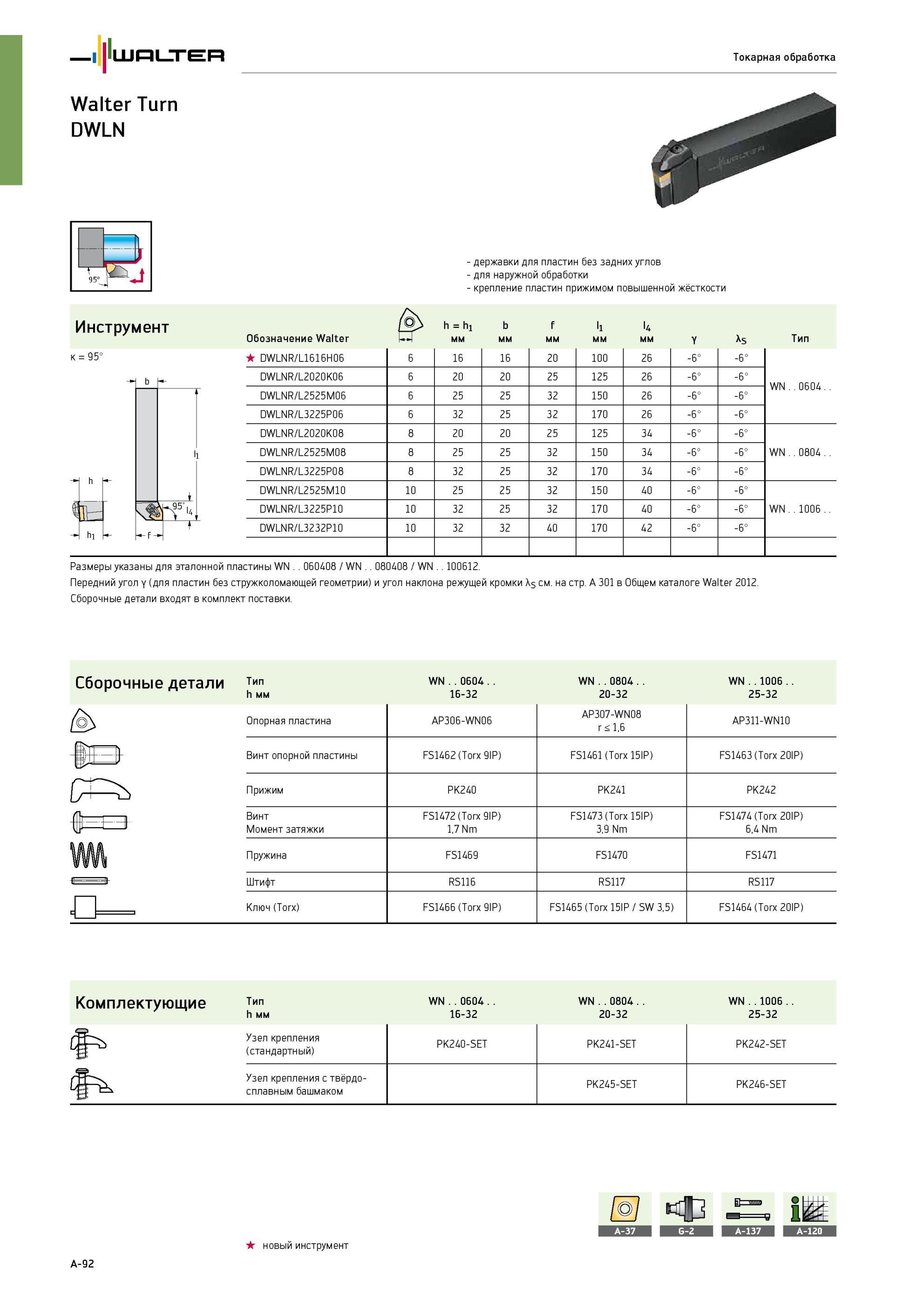

Токарная наружная стандартная державка Walter DWLNR/L с режущими многогранными сменными пластинами без задних углов Металлорежущий инструмент с призматическим хвосто Токарная наружная стандартная державка Walter DWLNR/L с режущими многогранными сменными пластинами без задних углов Металлорежущий инструмент с призматическим хвостовиком Прижим СРП сверху за отверстие Повышенной жесткости Наружной обработки Walter Turn DWLN Токарная обработка rJST державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жёсткости Инструмент Обозначение Walter f > h = hi мм b мм f мм li мм U мм Y Тип к = 95° DWLNR/L1616H06 6 16 16 20 100 26 -6° -6° b DWLNR/L2020K06 6 20 20 25 125 26 -6° -6° WN 0604 DWLNR/L2525M06 6 25 25 32 150 26 -6° -6° DWLNR/L3225P06 6 32 25 32 170 26 -6° -6° DWLNR/L2020K08 8 20 20 25 125 34 -6° -6° DWLNR/L2525M08 8 25 25 32 150 34 -6° -6° WN 0804 1h DWLNR/L3225P08 8 32 25 32 170 34 -6° -6° DWLNR/L2525M10 10 25 25 32 150 40 -6° -6° №vJ sfl rfn DWLNR/L3225P10 10 32 25 32 170 40 -6° -6° WN 1006 f-< 1 t DWLNR/L3232P10 10 32 32 40 170 42 -6° -6° Размеры указаны для эталонной пластины WN 060408 WN 080408 WN 100612. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Тип h мм WN 0604 16-32 WN 0804 20-32 WN 1006 25-32 Опорная пластина AP306-WN06 AP307-WN08 r 1,6 AP311-WN10 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) Прижим PK240 PK241 PK242 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) Момент затяжки 1,7 Nm 3,9 Nm 6,4 Nm Пружина FS1469 FS1470 FS1471 Штифт RS116 RS117 RS117 Ключ (Torx) FS1466 (Torx 9IP) FS1465 (Torx 15IP SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип h мм WN 0604 16-32 WN 0804 20-32 6 02 03 1 5 2 N W Узел крепления (стандартный) PK240-SET PK241-SET PK242-SET Узел крепления с твёрдо- PK245-SET PK246-SET сплавным башмаком новый инструмент Сборочные детали токарная |
|||||
