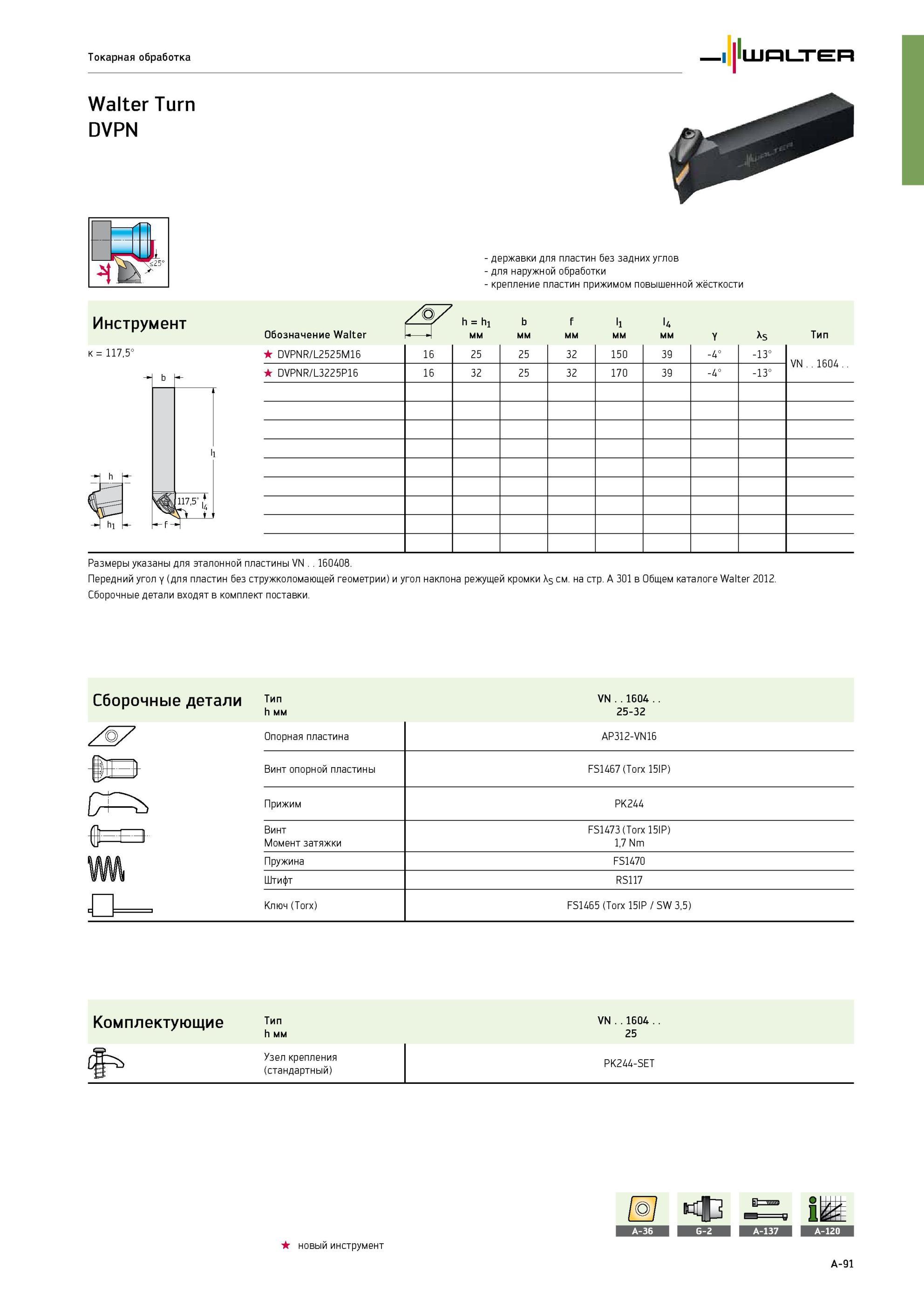

Токарные резцы Walter DVPNR/L для наружного точения Система крепления сменных режущих пластин без задних углов повышенной жесткости Сборочные детали и комплектующие Токарные резцы Walter DVPNR/L для наружного точения Система крепления сменных режущих пластин без задних углов повышенной жесткости Сборочные детали и комплектующие Токарная обработка Walter Turn DVPN державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жёсткости Инструмент r h = h1 b f l1 l4 Обозначение Walter I мм y Тип к = 117,5° DVPNR/L2525M16 16 25 25 32 150 39 -4° -13° VN 1604 b DVPNR/L3225P16 16 32 25 32 170 39 -4° -13° к17,5' 4 f- Размеры указаны для эталонной пластины VN 160408. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм VN 1604 25-32 /5/ Опорная пластина AP312-VN16 FS1467 (Torx 15IP) Винт опорной пластины '"'"X Прижим PK244 И -F 1 Винт Момент затяжки FS1473 (Torx 15IP) 1,7 NmПружина FS1470 Штифт RS117 Ключ (Torx) FS1465 (Torx 15IP SW 3,5) Комплектующие Тип h мм Узел крепления (стандартный) VN 1604 25 PK244-SET новый инструмент A-91
