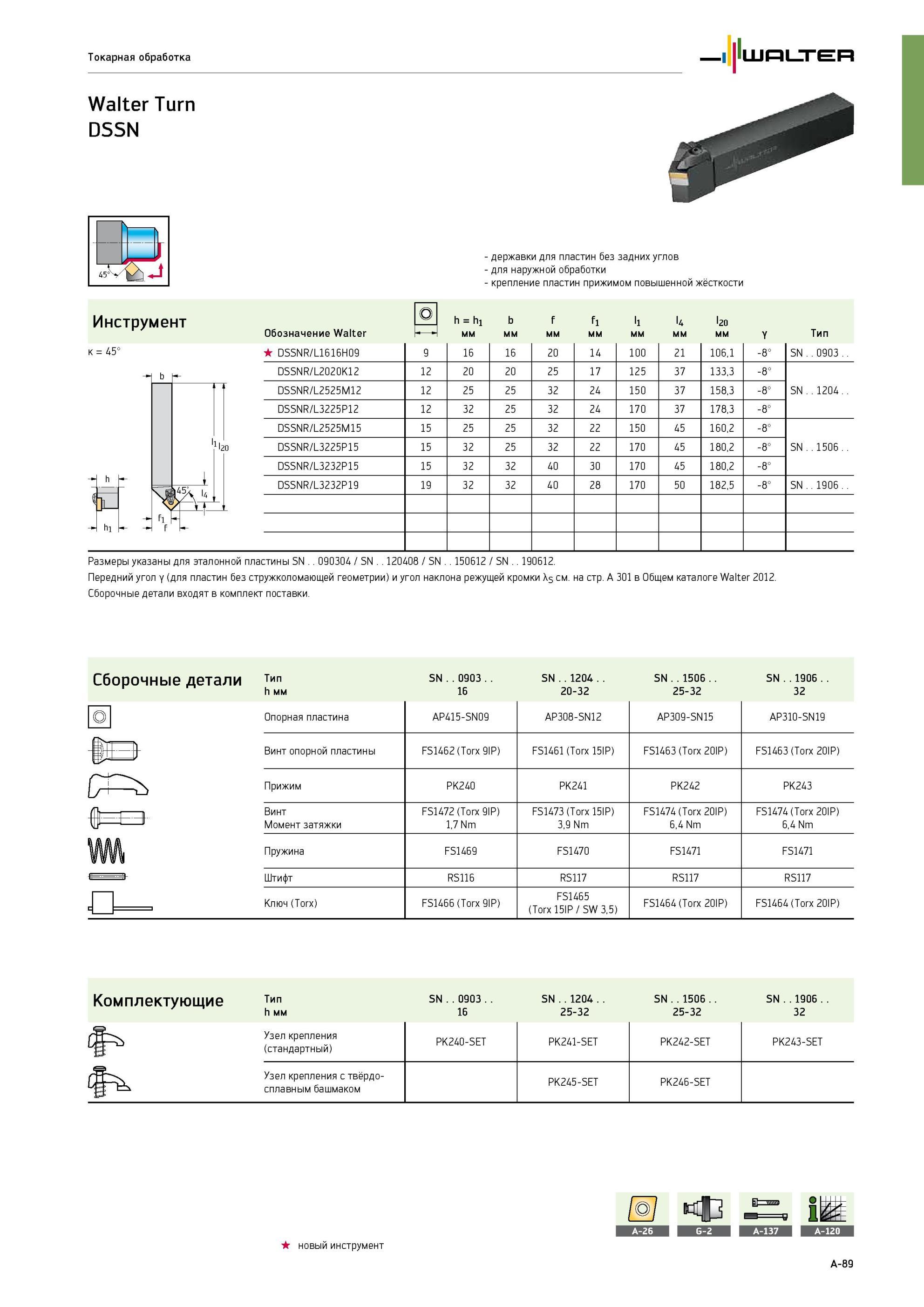

Токарные наружные стандартные державки DSSNR/L с режущими пластинами СМП без задних углов Металлорежущий сборный инструмент правого и левого исполнений с призматичес 93 Каталог WALTER 2013 Дополнение к общему Стр.A-89
Токарные наружные стандартные державки DSSNR/L с режущими пластинами СМП без задних углов Металлорежущий сборный инструмент правого и левого исполнений с призматичес Токарные наружные стандартные державки DSSNR/L с режущими пластинами СМП без задних углов Металлорежущий сборный инструмент правого и левого исполнений с призматическим хвостовиком Прижим СРП сверху за отверстие Повышенной жесткости Главный угол в плане 45 Токарная обработка Walter Turn DSSN Инструмент к = 45° Walter l20 Обозначение Walter державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жёсткости h = h1 мм b мм f мм f1 мм l1 мм u мм l20 мм Тип DSSNR/L1616H09 9 16 16 20 14 100 21 106,1 -8° SN 0903. DSSNR/L2020K12 12 20 20 25 17 125 37 133,3 -8° SN 1204.. DSSNR/L2525M12 12 25 25 32 24 150 37 158,3 -8° DSSNR/L3225P12 12 32 25 32 24 170 37 178,3 -8° DSSNR/L2525M15 15 25 25 32 22 150 45 160,2 -8° SN 1506.. DSSNR/L3225P15 15 32 25 32 22 170 45 180,2 -8° DSSNR/L3232P15 15 32 32 40 30 170 45 180,2 -8° DSSNR/L3232P19 19 32 32 40 28 170 50 182,5 -8° SN 1906. Размеры указаны для эталонной пластины SN 090304 SN 120408 SN 150612 SN 190612. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. Y b Тип h мм SN 0903 16 SN 1204 20-32 SN 1506 25-32 SN 1906 32 Опорная пластина AP415-SN09 AP308-SN12 AP309-SN15 AP310-SN19 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) Прижим PK240 PK241 PK242 PK243 Винт FS1472 (Torx 9IP) FS1473 (Torx 15IP) FS1474 (Torx 20IP) FS1474 (Torx 20IP) Момент затяжки 1,7 Nm 3,9 Nm 6,4 Nm 6,4 Nm Пружина FS1469 FS1470 FS1471 FS1471 Штифт RS116 RS117 RS117 RS117 Ключ (Torx) FS1466 (Torx 9IP) FS1465 (Torx 15IP SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип h мм SN 0903 16 SN 1204 25-32 SN 1506 25-32 SN 1906 32 Узел крепления (стандартный) PK240-SET PK241-SET PK242-SET PK243-SET Узел крепления с твёрдосплавным башмаком PK245-SET PK246-SET новый инструмент Токарный резец
