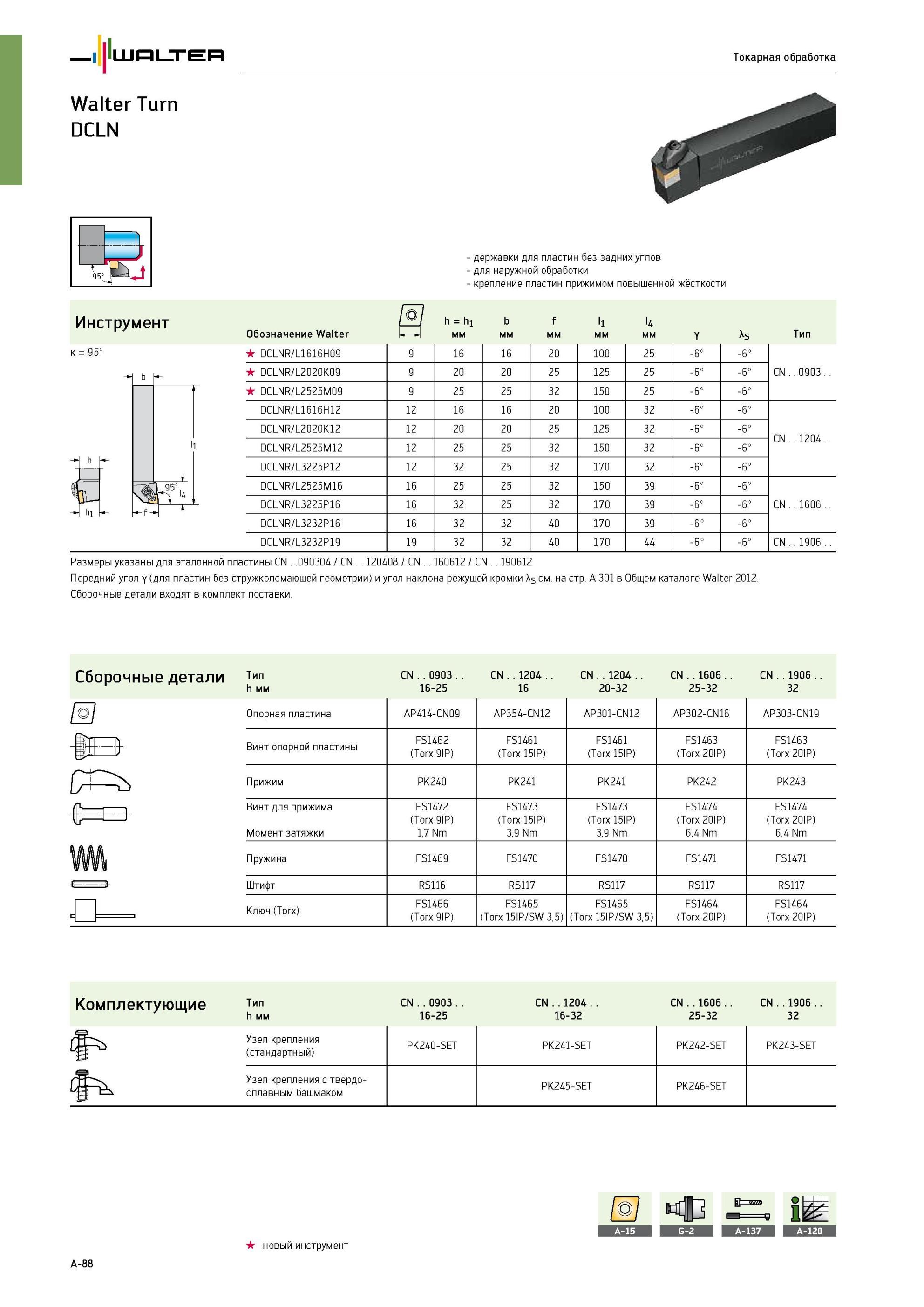

Токарный резец Walter DCLNR/L со сменными режущими неперетачиваемыми пластинами СРП Призматический хвостовик Прижим сверху за отверстие Повышенной жесткости Walter T92 Каталог WALTER 2013 Дополнение к общему Стр.A-88 |
|||||
Токарный резец Walter DCLNR/L со сменными режущими неперетачиваемыми пластинами СРП Призматический хвостовик Прижим сверху за отверстие Повышенной жесткости Walter T Токарный резец Walter DCLNR/L со сменными режущими неперетачиваемыми пластинами СРП Призматический хвостовик Прижим сверху за отверстие Повышенной жесткости Walter Turn DCLN Токарная обработка к = 95° tM hi державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жёсткости Инструмент Обозначение Walter М h = h1 I -1 мм b мм f мм l1 мм l4 мм Y Тип DCLNR/L1616H09 9 16 16 20 100 25 -6° -6° CN 0903 DCLNR/L2020K09 9 20 20 25 125 25 -6° -6° DCLNR/L2525M09 9 25 25 32 150 25 -6° -6° DCLNR/L1616H12 12 16 16 20 100 32 -6° -6° CN 1204 DCLNR/L2020K12 12 20 20 25 125 32 -6° -6° DCLNR/L2525M12 12 25 25 32 150 32 -6° -6° DCLNR/L3225P12 12 32 25 32 170 32 -6° -6° DCLNR/L2525M16 16 25 25 32 150 39 -6° -6° CN 1606 DCLNR/L3225P16 16 32 25 32 170 39 -6° -6° DCLNR/L3232P16 16 32 32 40 170 39 -6° -6° DCLNR/L3232P19 19 32 32 40 170 44 -6° -6° CN 1906 Размеры указаны для эталонной пластины CN 090304 CN 120408 CN 160612 CN 190612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. B h Тип h мм CN 0903 16-25 CN 1204 16 CN 1204 20-32 CN 1606 25-32 CN 1906 32 Опорная пластина AP414-CN09 AP354-CN12 AP301-CN12 AP302-CN16 AP303-CN19 Винт опорной пластины FS1462 (Torx 9IP) FS1461 (Torx 15IP) FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) Прижим PK240 PK241 PK241 PK242 PK243 Винт для прижима Момент затяжки FS1472 (Torx 9IP) 1,7 Nm FS1473 (Torx 15IP) 3,9 Nm FS1473 (Torx 15IP) 3,9 Nm FS1474 (Torx 20IP) 6,4 Nm FS1474 (Torx 20IP) 6,4 Nm Пружина FS1469 FS1470 FS1470 FS1471 FS1471 Штифт RS116 RS117 RS117 RS117 RS117 Ключ (Torx) FS1466 (Torx 9IP) FS1465 (Torx 15IP/SW 3,5) FS1465 (Torx 15IP/SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип h мм CN 0903 16-25 CN 1204 16-32 CN 1606 25-32 CN 1906 32 rfF -у Узел крепления НВ (стандартный) PK240-SET PK241-SET PK242-SET PK243-SET Узел крепления с твёрдосплавным башмаком PK245-SET PK246-SET Новый инструмент A-88 |
|||||
