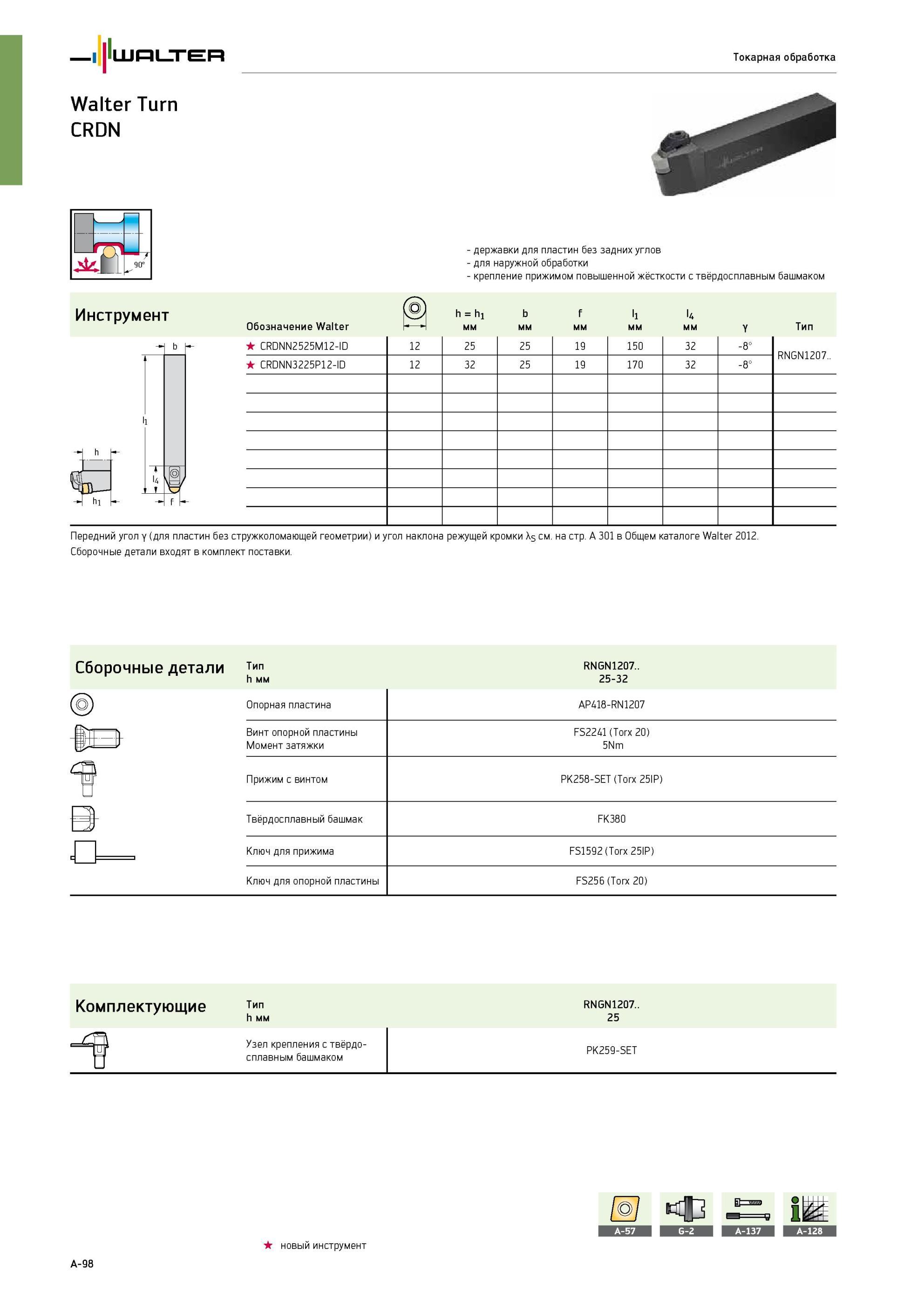

Вальтер режущий инструмент Токарная державка Walter CRDNN со сменными режущими пластинами без задних углов Крепление прижимом повышенной жёсткости с твёрдосплавным б 102 Каталог WALTER 2013 Дополнение к общему Стр.A-98
Вальтер режущий инструмент Токарная державка Walter CRDNN со сменными режущими пластинами без задних углов Крепление прижимом повышенной жёсткости с твёрдосплавным б Вальтер режущий инструмент Токарная державка Walter CRDNN со сменными режущими пластинами без задних углов Крепление прижимом повышенной жёсткости с твёрдосплавным башмаком Walter Turn CRDN Токарная обработка jSt 7 державки для пластин без задних углов для наружной обработки крепление прижимом повышенной жёсткости с твёрдосплавным башмаком Инструмент Обозначение Waiter ) h = hi мм b мм f мм l4 мм y Тип ft CRDNN2525M12-ID 12 25 25 19 150 32 -8° RNGN1207.. CRDNN3225P12-ID 12 32 25 19 170 32 -8° Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. B Сборочные детали Тип rngn12°7.. H мм 25-32 Опорная пластина AP418-RN1207 -iif Винт опорной пластины FS2241 (Torx 20) 5Nm 1 Прижим с винтом PK258-SET (Torx 25IP) И с Твёрдосплавный башмак FK380 Ключ для прижима FS1592 (Torx 25IP) Ключ для опорной пластины FS256 (Torx 20) Комплектующие Тип h мм Узел крепления с твёрдосплавным башмаком RNGN1207.. 25 PK259-SET Новый инструмент A-98
