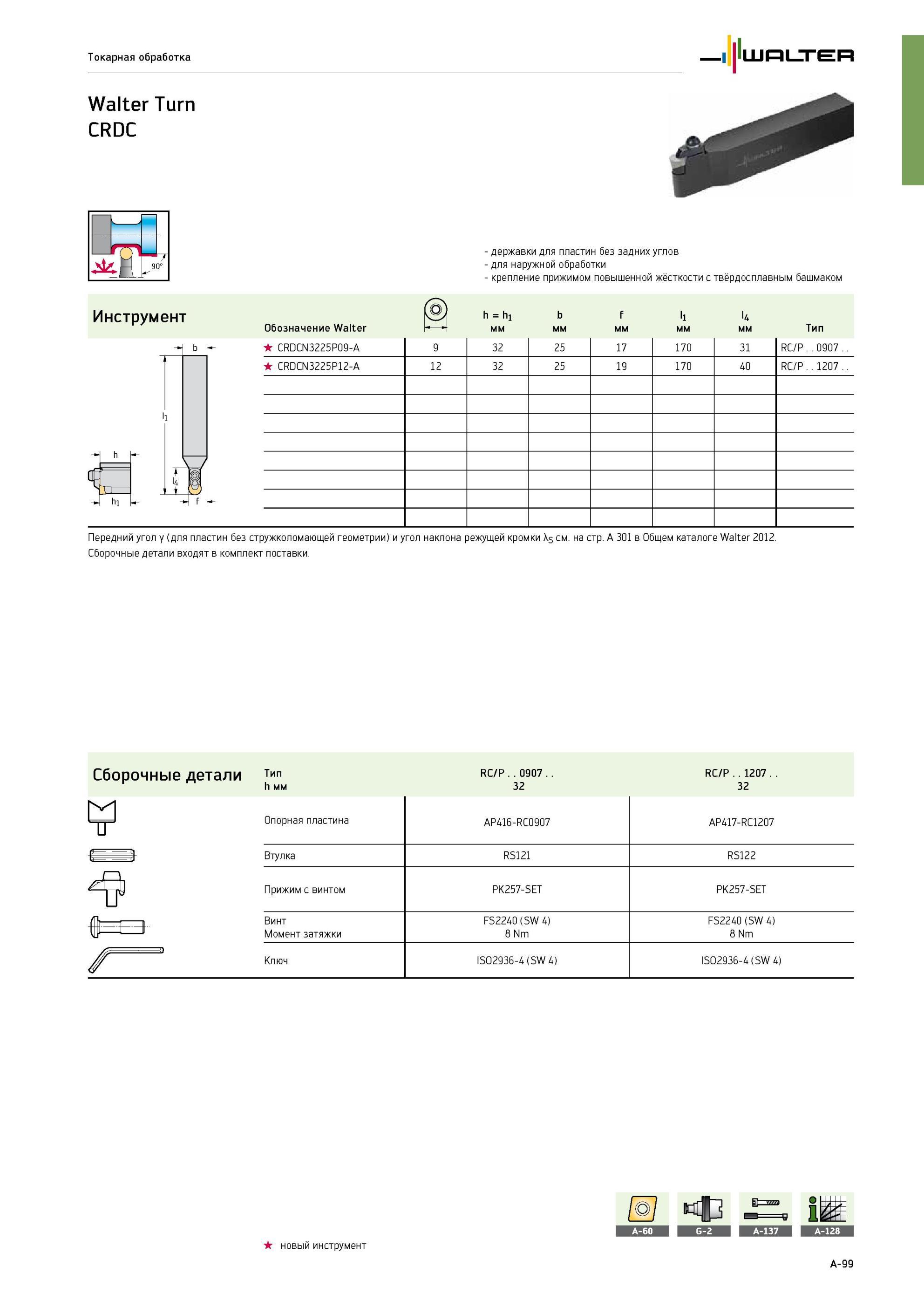

Токарный резец Walter CRDCN со сменными режущими круглыми пластинами без задних углов Крепление прижимом повышенной жёсткости с твёрдосплавным башмаком 103 Каталог WALTER 2013 Дополнение к общему Стр.A-99
Токарный резец Walter CRDCN со сменными режущими круглыми пластинами без задних углов Крепление прижимом повышенной жёсткости с твёрдосплавным башмаком Токарный резец Walter CRDCN со сменными режущими круглыми пластинами без задних углов Крепление прижимом повышенной жёсткости с твёрдосплавным башмаком _ Токарная обработка Walter Turn CRDC rs державки для пластин без задних углов для наружной обработки крепление прижимом повышенной жёсткости с твёрдосплавным башмаком Инструмент Обозначение Walter h = hi 1 мм b мм f мм li мм U мм Тип CRDCN3225P09-A 9 32 25 17 170 31 RC/P..0907 CRDCN3225P12-A 12 32 25 19 170 40 RC/P..1207 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. b Сборочные детали тип rc/p 0907 rc/p 1207 h мм 32 32 Опорная пластина AP416-RC0907 AP417-RC1207 Втулка RS121 RS122 Прижим с винтом PK257-SET PK257-SET Винт FS2240 (SW 4) FS2240 (SW 4) Момент затяжки 8 Nm 8 Nm Ключ ISO2936-4 (SW 4) ISO2936-4 (SW 4) новый инструмент A-99
