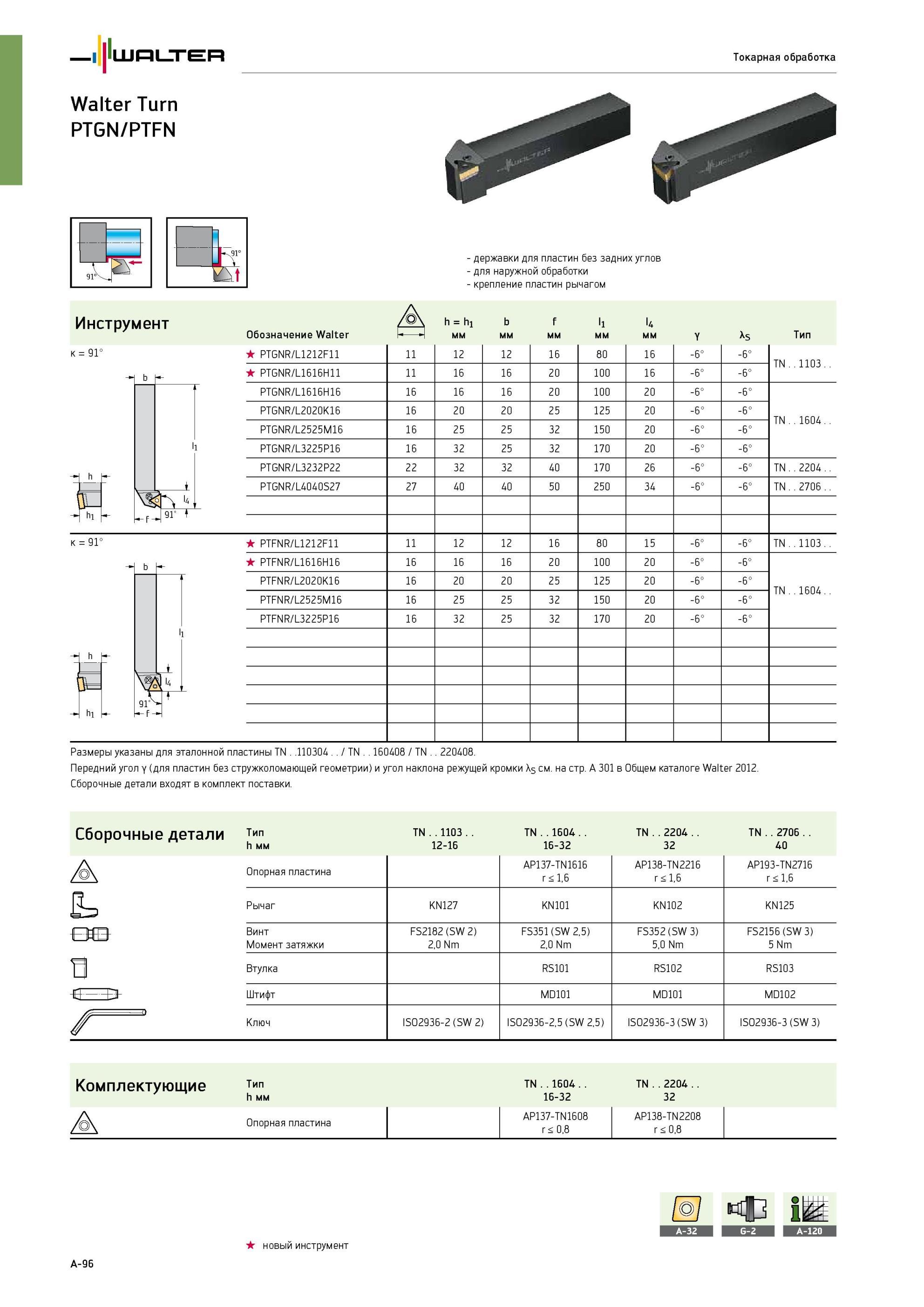

Стандартные подрезные и проходные резцы Walter PTFNR/L PTGNR/L для треугольных сменных режущих пластин из твердого сплава без задних углов Токарная державка для нару 100 Каталог WALTER 2013 Дополнение к общему Стр.A-96
Стандартные подрезные и проходные резцы Walter PTFNR/L PTGNR/L для треугольных сменных режущих пластин из твердого сплава без задних углов Токарная державка для нару Стандартные подрезные и проходные резцы Walter PTFNR/L PTGNR/L для треугольных сменных режущих пластин из твердого сплава без задних углов Токарная державка для наружной обработки Призматический хвостовик Крепление рычагом за отверстие снизу Walter Токарная обработка Walter Turn PTGN/PTFN к = 91° державки для пластин без задних углов для наружной обработки крепление пластин рычагом Инструмент Обозначение Walter мм b мм f мм l1 мм U мм Y Тип PTGNR/L1212F11 11 12 12 16 80 16 -6° -6° TN 1103.. PTGNR/L1616H11 11 16 16 20 100 16 -6° -6° PTGNR/L1616H16 16 16 16 20 100 20 -6° -6° TN 1604 PTGNR/L2020K16 16 20 20 25 125 20 -6° -6° PTGNR/L2525M16 16 25 25 32 150 20 -6° -6° PTGNR/L3225P16 16 32 25 32 170 20 -6° -6° PTGNR/L3232P22 22 32 32 40 170 26 -6° -6° TN 2204 PTGNR/L4040S27 27 40 40 50 250 34 -6° -6° TN 2706 PTFNR/L1212F11 11 12 12 16 80 15 -6° -6° TN 1103.. PTFNR/L1616H16 16 16 16 20 100 20 -6° -6° TN 1604.. PTFNR/L2020K16 16 20 20 25 125 20 -6° -6° PTFNR/L2525M16 16 25 25 32 150 20 -6° -6° PTFNR/L3225P16 16 32 25 32 170 20 -6° -6° к = 91° 1 hi Размеры указаны для эталонной пластины TN 110304 TN 160408 TN 220408. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s см. на стр. A 301 в Общем каталоге Walter 2012. Сборочные детали входят в комплект поставки. h Сборочные детали Тип h мм TN 1103 12-16 TN 1604 16-32 TN 2204 32 TN 2706 40 A Опорная пластина AP137-TN1616 r 1,6 AP138-TN2216 r 1,6 AP193-TN2716 r 1,6 Рычаг KN127 KN101 KN102 KN125 -ЕШЗ- Винт FS2182 (SW 2) FS351 (SW 2,5) FS352 (SW 3) FS2156 (SW 3) Момент затяжки 2,0 Nm 2,0 Nm 5,0 Nm 5 Nm В Втулка RS101 RS102 RS103 ft- h> Штифт MD101 MD101 MD102 Ключ ISO2936-2 (SW 2) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип h мм Опорная пластина TN 1604 16-32 AP137-TN1608 r 0,8 TN 2204 32 AP138-TN2208 r 0,8 новый инструмент A-96 с режущими сменными пластинами
