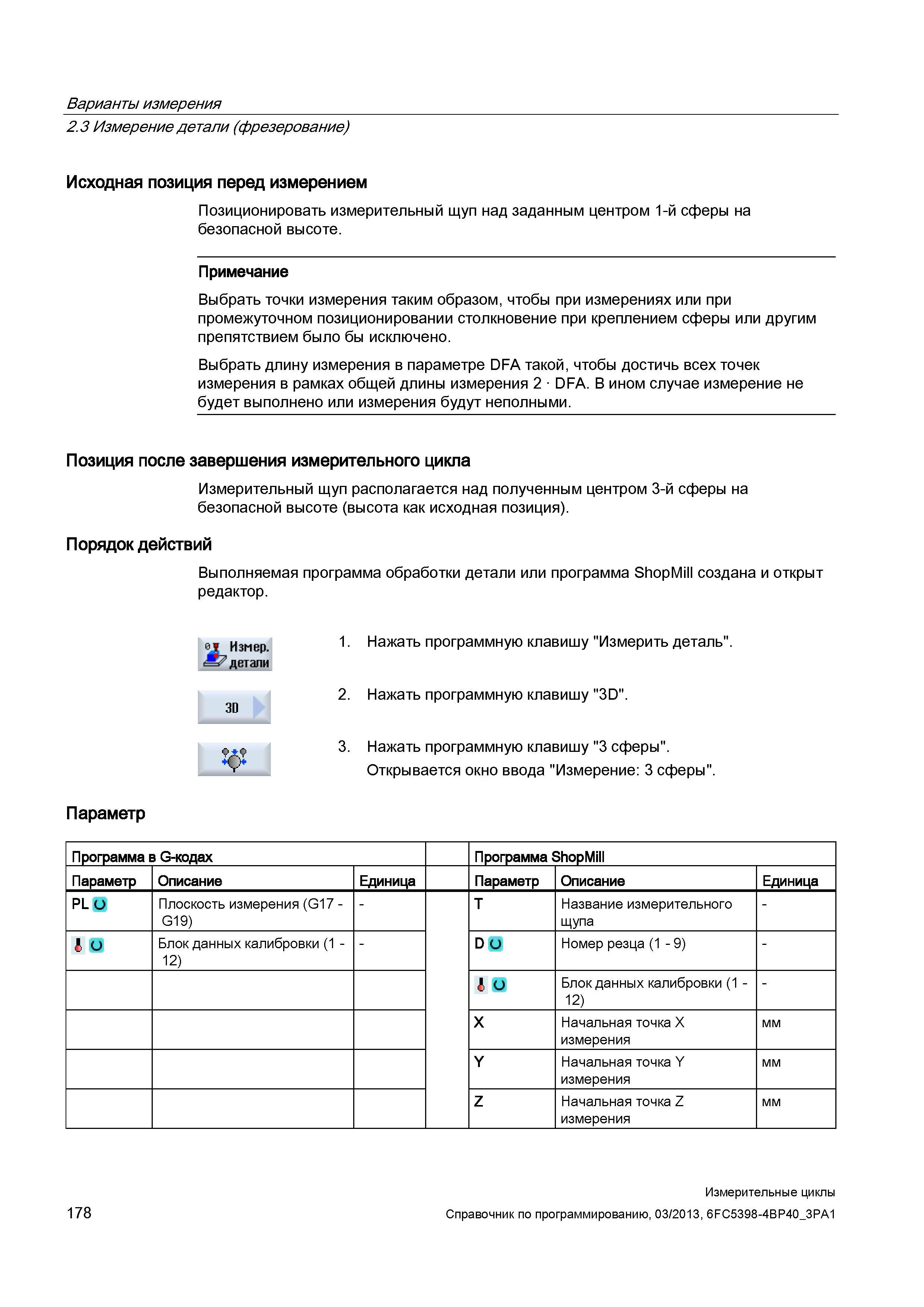

Варианты измерения 2.3 Измерение детали (фрезерование) Исходная позиция перед измерением Позиционировать измерительный щуп над заданным центром 1-й сферы на безопасной высоте. Примечание Выбрать точки измерения таким образом, чтобы при измерениях или при промежуточном позиционировании столкновение при креплением сферы или другим препятствием было бы исключено. Выбрать длину измерения в параметре DFA такой, чтобы достичь всех точек измерения в рамках общей длины измерения 2 DFA. В ином случае измерение не будет выполнено или измерения будут неполными. Позиция после завершения измерительного цикла Измерительный щуп располагается над полученным центром 3-й сферы на безопасной высоте (высота как исходная позиция). Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "3D". 3. Нажать программную клавишу "3 сферы". Открывается окно ввода "Измерение: 3 сферы". Параметр Программа в G-кодах Программа ShopMill Параметр Описание Единица Параметр Описание Единица PL U Плоскость измерения (G17 -G19) - T Название измерительного щупа - & и Блок данных калибровки (1 -12) - D U Номер резца (1 - 9) - и Блок данных калибровки (1 -12) - X Начальная точка X измерения мм Y Начальная точка Y измерения мм Z Начальная точка Z измерения мм Измерительные циклы 178 Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
