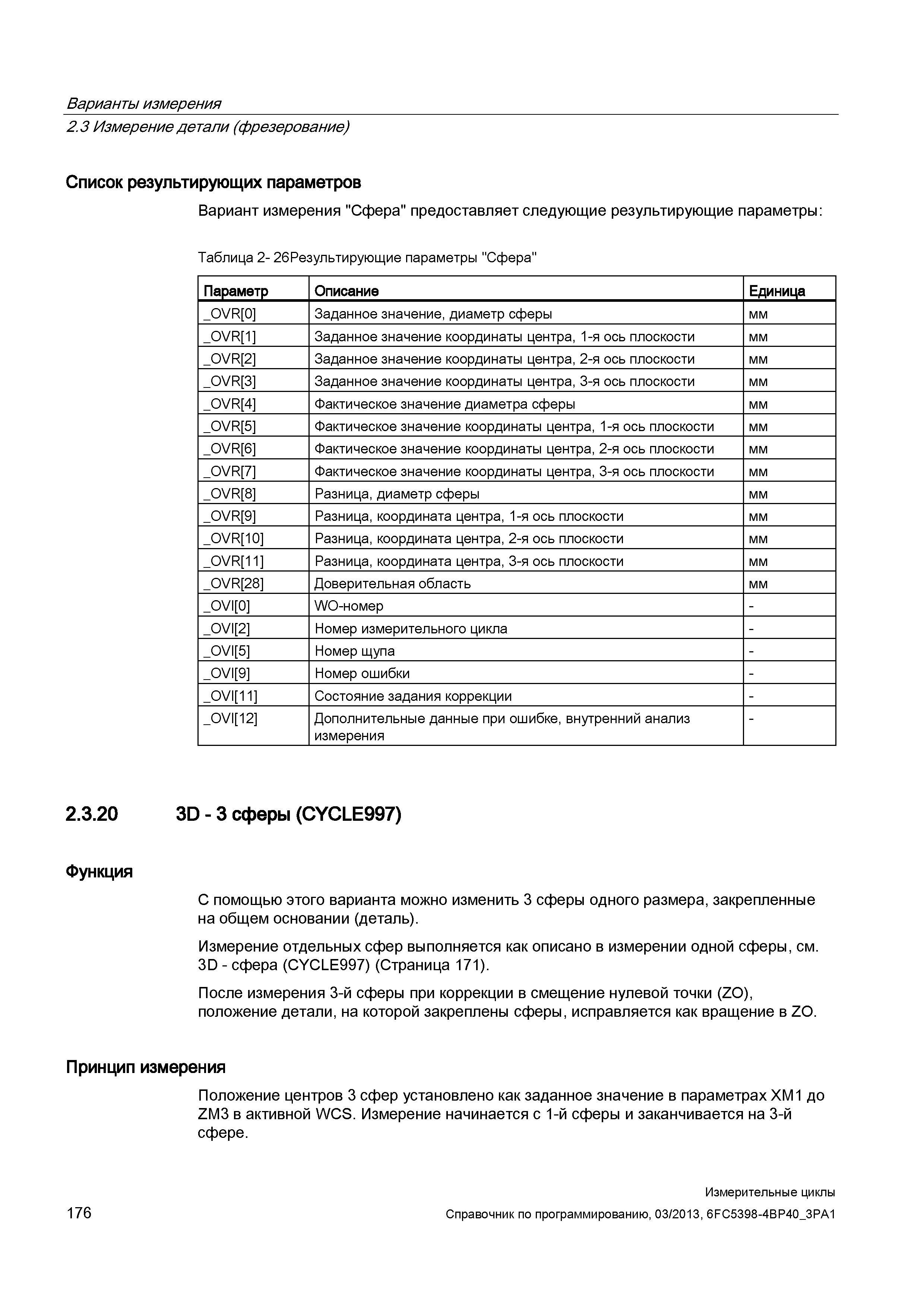

Варианты измерения 2.3 Измерение детали (фрезерование) Список результирующих параметров Вариант измерения "Сфера" предоставляет следующие результирующие параметры: Таблица 2- 26Результирующие параметры "Сфера" Параметр Описание Единица _OVR 0 Заданное значение, диаметр сферы мм _OVR 1 Заданное значение координаты центра, 1-я ось плоскости мм _OVR 2 Заданное значение координаты центра, 2-я ось плоскости мм _OVR 3 Заданное значение координаты центра, 3-я ось плоскости мм _OVR 4 Фактическое значение диаметра сферы мм _OVR 5 Фактическое значение координаты центра, 1-я ось плоскости мм _OVR 6 Фактическое значение координаты центра, 2-я ось плоскости мм _OVR 7 Фактическое значение координаты центра, 3-я ось плоскости мм _OVR 8 Разница, диаметр сферы мм _OVR 9 Разница, координата центра, 1-я ось плоскости мм _OVR 10 Разница, координата центра, 2-я ось плоскости мм _OVR 11 Разница, координата центра, 3-я ось плоскости мм _OVR 28 Доверительная область мм _OVI 0 WO-номер - _OVI 2 Номер измерительного цикла - _OVI 5 Номер щупа - _OVI 9 Номер ошибки - _OVI 11 Состояние задания коррекции - _OVI 12 Дополнительные данные при ошибке, внутренний анализ измерения - 2.3.20 3D - 3 сферы (CYCLE997) Функция С помощью этого варианта можно изменить 3 сферы одного размера, закрепленные на общем основании (деталь). Измерение отдельных сфер выполняется как описано в измерении одной сферы, см. 3D - сфера (CYCLE997) (Страница 171). После измерения 3-й сферы при коррекции в смещение нулевой точки (ZO), положение детали, на которой закреплены сферы, исправляется как вращение в ZO. Принцип измерения Положение центров 3 сфер установлено как заданное значение в параметрах XM1 до ZM3 в активной WCS. Измерение начинается с 1-й сферы и заканчивается на 3-й сфере. 176 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
